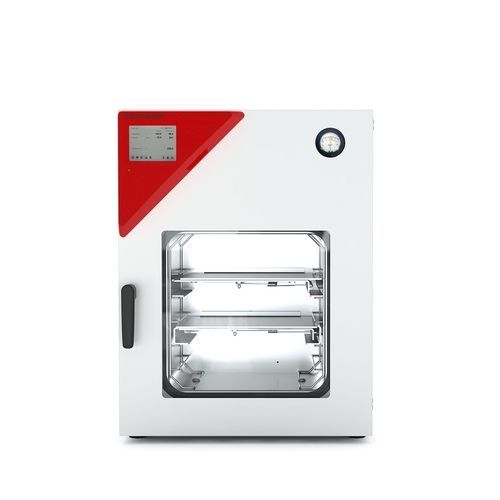

Vakuumofen VDL 56

TrocknungLaborTisch

Produktbeschreibung
Ein BINDER Sicherheits-Vakuumtrockenschrank der Serie VDL bietet maximalen Schutz beim Trocknen organischer, entzündlicher Lösungsmittel. Explosionsgeschütztes Gerät, Klassifikation gemäß ATEX-Richtlinie 2014/34/EU: EX II 2/3/- G IIB T3 Gb/Gc/- X.

Vorteile

• Schnelle, schonende Trocknung für lösungsmittelempfindliche Proben
• Optimale Wärmeübertragung durch große wärmeleitende Platten
• Sicheres Arbeiten durch ATEX-konformes Sicherheitskonzept
• Optional als modulares Komplettsystem mit Vakuumpumpe und Pumpenschrank

Wichtige Merkmale

• Temperaturbereich: Umgebung +9 °C bis +110 °C
• ATEX-Klassifikation: EX II 2/3/- G IIB T3 Gb/Gc/- X
• Intuitiver Touchscreen-Controller mit grafischer Druck-/Temperaturanzeige
• Programmgesteuerte Trocknungsüberwachung mit automatischer Belüftung am Prozessende
• Interner Datenlogger; Messwerte im offenen Format per USB auslesbar
• Druckwächter für Heizungsfreigabe ab < 100 mbar
• 2 Aluminium‑Spanneinschübe, positionierbar (std. 2 / max. 5)
• Universalbelüftung für Umgebungsluft oder Inertgas
• Universaldurchführung DN 16 für externe Messgeräte oder Zuleitungen
• Sicherheitsglasscheibe federnd gelagert mit Splitterschutz und großes Sichtfenster
• PC-Schnittstelle: Ethernet

Daten (Auswahl)
Artikelnummer: 9630-0010 | 9630-0014
Bezeichnung: VDL056-230V | VDL056-120V
Ausführung: Standard

Leistungsdaten — Temperatur (Auswahl)
Temperaturbereich: +9 °C über Umgebung bis 110 °C
Räumliche Temperaturabweichung bei 100 °C: 1,2 ± K
Zeitliche Temperaturabweichung bei 100 °C: 0,1 ± K
Aufheizzeit auf 100 °C: 140 min

Vakuumdaten (Auswahl)
Leckrate: 0,01 bar/h
Druckschwankung über Zeit bei 50 mbar: 1 ± mbar
Druckschwankung über Zeit bei 400 mbar: 70 ± mbar

Elektrische Daten (Auswahl)
Nennspannung: 200...230 V (9630-0010) | 100...120 V (9630-0014)
Netzfrequenz: 50/60 Hz
Nennleistung: 1,4 kW
Gerätesicherung: 8,0 A (200...230 V) | 16,0 A (100...120 V)
Phase: 1~

Anschlüsse
Vakuumanschluss mit Kleinflansch: DN 16
Messdurchführung mit Kleinflansch: DN 16

Maße & Gewichte (Auswahl)
Innenraumvolumen: 55 L
Gerätegewicht netto (leer): 104 kg
Belastung pro Einschub: 20 kg
Gesamtzulässige Belastung: 60 kg
Wandabstand hinten / seitlich: 100 mm / 70 mm

Gehäuse & Innenmaße
Gehäuse (B x H x T netto): 638 x 815 x 461 mm
Innenraum (B x H x T): 400 x 400 x 343 mm
Außentüren: 1

Umweltrelevante Daten
Schalldruckpegel: 40 dB(A)
Energieverbrauch bei 100 °C: 180 Wh/h

Einbauten
Anzahl Einschübe (std./max.): 2 / 5

Optionen & Zubehör

• Einschübe Aluminium oder Edelstahl
• Türdichtung FKM (silikonfrei)
• Vakuumpumpe VP5 EX (ATEX-konform)
• Pumpenschrank VDL 56 mit VP5 EX
• Analogausgang 4–20 mA für Temperatur
• Objekttemperaturmessung (Pt100)
• Kalibrierzertifikate (Temperatur, Druck)
• Wartungs- und Serviceverträge

Technische Spezifikationen (Kurz)

• Handelsbezeichnung: VDL 56
• Serie: VDL (ATEX-Gerät für entzündliche Lösungsmittel)
• Volumen: 55 L
• Temperaturbereich: Umgebung +9 °C bis +110 °C
• Nennleistung: 1,4 kW
• Netto‑Gewicht: 104 kg
• Vakuumanschluss: DN 16
• Interner Datenlogger (USB); Ethernet-Schnittstelle
• ATEX: EX II 2/3/- G IIB T3 Gb/Gc/- X
