Aktivkohle-Filterpatrone GigaPleat NXDP (DH)

plissiertGasLuft

Produktübersicht

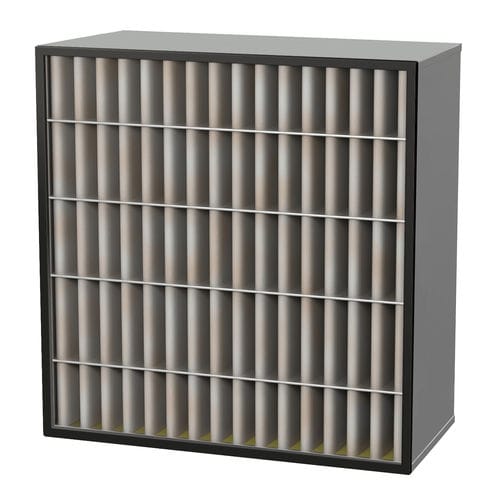

GigaPleat NXDP (DH) ist ein tiefgefalteter Molekularfilter im Gehäuse mit konfigurierbarem Metallrahmen und eingebetteten, hochreinen Adsorbentien zur gezielten Entfernung von flüchtigen organischen Verbindungen (VOCs), sauren und basischen Gasen. Entwickelt für Umluftanlagen in Reinräumen sowie AHU/Deckenmontage, wenn Multikontaminanten‑Kontrolle und geringe Ausgasung gefordert sind.

Hauptmerkmale

• Kombination mehrerer Medientypen möglich (Aktivkohle, imprägnierte Kohle, Ionenaustauscherharze)
• Niedriger Anfangsdruckverlust, geeignet für AHU und Umluftsysteme
• Komponenten mit geringer Ausgasung, einzeln auf VOC‑Emissionen geprüft
• Hohe Partikelreinheit zum Schutz nachgeschalteter HEPA/ULPA‑Stufen
• Prognose von Abscheideleistung und Lebensdauer mittels Camfil‑Proprietärsoftware
• Typische Zielgase: VOCs, Säuren, Basen, Dotierstoffe, refraktäre Dämpfe, Ozon

Funktion
Entfernt gasförmige Kontaminanten und Dämpfe, die Gerüche, Korrosion, Prozessstörungen oder gesundheitliche Auswirkungen in kontrollierten Umgebungen verursachen, und schützt nachgeschaltete Filterstufen.

Auswahl / Typische Abmessungen
Artikel | Schadstoff | Breite (mm) | Höhe (mm) | Tiefe (mm) | Luftstrom (m3/h) | Anfangsdruckverlust (Pa)
NXDP B | Bases | 592 | 592 | 292 | 3300 | 55
NXDP B | Bases | 287 | 592 | 292 | 1600 | 55
NXDP A | Acids | 592 | 592 | 292 | 3300 | 55
NXDP A | Acids | 287 | 592 | 292 | 1600 | 55
NXDP V | Organics | 592 | 592 | 292 | 3300 | 55
NXDP V | Organics | 287 | 592 | 292 | 1600 | 55
NXDP ABV | Bases, Acids, Organics | 592 | 592 | 292 | 3300 | 190
NXDP ABV | Bases, Acids, Organics | 287 | 592 | 292 | 1600 | 190

Technische Daten

• Anwendung: Umluft in Reinräumen und Zuluft/AHU von Reinräumen
• Rahmen: Edelstahl oder verzinktes Stahlblech
• Medien: Aktivkohle, imprägnierte Aktivkohle, Ionenaustauscherharze
• Max. Temperatur: 40°C
• Relative Luftfeuchte: 30%–70%
• Dichtung: Polyurethan, EPDM
• Vergussmasse: Polyurethan
• Partikelreinheit: ISO Klasse 6
• Kommentar: Dichtungsposition (01 nachgeschaltet, 10 vorgeschaltet). Einzeln auf VOC‑Ausgasung geprüft; Leistungs‑ und Lebensdauerabschätzung mittels Camfil‑Software.
