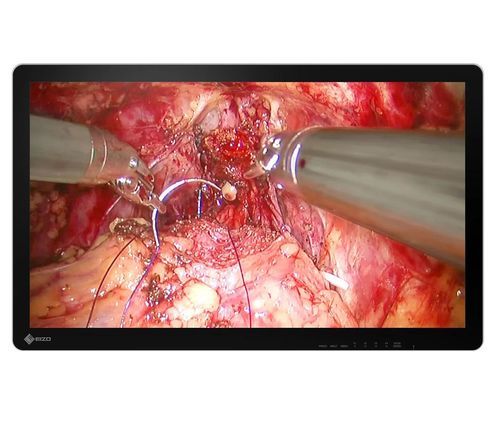

OP-Monitor EX3242-3D

für OP-Bereichfür Endoskopie4K

Produktübersicht
Dieser 32" chirurgische 3D-Monitor gibt stereoskopische 4K UHD-Bilder (3840 x 2160) naturgetreu wieder und ist geeignet für Endoskopie, Mikrochirurgie und andere hochpräzise Eingriffe. Er bietet eine Leuchtdichte bis 850 cd/m², BT.2020-Emulation für weiten Farbraum und HDR-Kompatibilität (PQ und HLG).

Hauptmerkmale

• 4K 3D-Operationsdisplay mit stereoskopischem 4K UHD (3840 x 2160) bis 850 cd/m² zur detailgenauen Tiefenwahrnehmung.
• Präzise Farbwiedergabe (BT.2020-Emulation) zur Unterstützung klinischer Farbdifferenzierung.
• HDR-Unterstützung (PQ und HLG) zur Erhaltung von Details in Schatten und Lichtern bei HDR-fähigen Endoskopkameras.
• Optical Bonding reduziert Reflexionen, verhindert Kondensation innerhalb der Panel-Baugruppe und erhöht die mechanische Stabilität.
• Vollflächig planfrontiges Sicherheitsglas mit abgerundeten Ecken für einfache Reinigung und hygienische Handhabung (Frontschutzklasse IP45, Gerät IP32).
• Hohe Schutzglas-Härte (>9H); Optical Bonding verhindert Eindringen von Staub/Feuchtigkeit.
• Leichte, anti-beschlagene 3D-Polarisationsbrillen inklusive (ohne Batterie, Anti-Fog-Beschichtung kompatibel mit OP-Masken).

3D- & Bildfunktionen

• Unterstützt mehrere 3D-Signalformate: Side by Side, Line by Line, Top and Bottom, Simulcast (SIMUL) für 4K und Full HD (SIMUL Level-B).
• 3D-Modus Rotation und 180°-Spiegelung zur Anpassung der Bildorientierung an Kameraposition und Sichtlinie von Chirurg/Assistent.
• Parallaxen-Anpassung für feine horizontale 3D-Tiefenabstimmung und natürliche Tiefenwirkung.
• Simultane Anzeige: Picture-by-Picture (PbyP) und Picture-in-Picture (PinP) mit unabhängigen Anzeige-Modi pro Fenster (Gamma 1.8–2.6 oder DICOM® Preset Mode).

Konnektivität & Signalverarbeitung
Der Monitor bietet eine breite Palette an hochbandbreiten Eingängen/Ausgängen für medizinische Modalitäten: BNC (12G-SDI) x2, DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), DVI-D (HDCP 1.4). 12G-SDI ermöglicht stabile 4K-Übertragung über große Entfernungen (ca. 30 m). Ausgangsanschlüsse (DisplayPort, BNC 12G-SDI, DVI-D) erlauben Pass-through und direkte Verbindung zu nachgeschalteten Monitoren für Multi-Monitor-Setups.
Auto Input Detection schaltet automatisch auf einen anderen verbundenen Eingang um, wenn das gewählte Videosignal ausfällt, und bietet so eine Ausfallsicherheit während Eingriffen. Der HDMI-Anschluss verfügt über einen Verriegelungsmechanismus zur Kabelsicherung.

Design & Eignung für den OP
Vollflächige Glasfront und abgerundete Ecken erleichtern Reinigung und Desinfektion im Operationssaal. Eine anbringbare Kabelabdeckung ordnet Kabel für mehr Sicherheit und Hygiene. VESA-Befestigung (100x100 und 200x200) ermöglicht flexible Installationsmöglichkeiten.

Zubehör (lieferumfangabhängig je Land)

• Netzkabel und Netzteil
• 3D anti-fog Polarisationsbrillen x3
• Schrauben für VESA-Adapter x8
• Kabelabdeckung
• Utility-Disk (PDF Installationshandbuch) und Gebrauchsanweisung

Zertifizierungen & Normen
CE / UKCA (Medizinprodukt), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS. FDA-Klassifizierung: Klasse I.

Technische Daten

• Model: EX3242-3D
• Model Variations: EX3242-3D-WT: without stand
• Gehäusefarbe: Weiß
• Paneltyp: IPS mit Schutzglas und optical bonding
• Backlight: LED
• Größe: 81.3 cm / 32"
• Native Auflösung: 3840 x 2160 (16:9)
• Sichtbare Bildgröße (B x H): 708 x 399 mm
• Pixel Pitch (H x V): 0.185 x 0.185 mm
• Anzeige-Farben: 10-bit (SDI / DisplayPort / HDMI) bis zu 1,07 Milliarden; 8-bit: 16,77 Millionen
• Betrachtungswinkel (H / V, typ.): 178° / 178°
• Helligkeit (typ.): 850 cd/m²
• Kontrastverhältnis (typ.): 1500:1
• Ansprechzeit (typ.): 20 ms (schwarz-weiß-schwarz)
• Farbabdeckung (typ.): BT.2020-Emulation
• Eingänge: DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), BNC (12G-SDI) x2, DVI-D (HDCP 1.4)
• Ausgänge: DisplayPort, BNC (12G-SDI), DVI-D
• Digitale Abtastfrequenz (H / V): 18 - 136 kHz / 23 - 71 Hz
• 3D-Signalformat: 4K: Side by Side, Line by Line, Top and Bottom, SIMUL; Full HD: Side by Side, Line by Line, Top and Bottom, SIMUL (Level-B)
• Stromversorgung: AC 100 - 240 V, 50 / 60 Hz
• Max. Leistungsaufnahme: 205 W (maximal)
• Stromausgang: DC 5V, 2A
• Gleichzeitige Anzeige: Picture-by-Picture (2 PbyP), Picture-in-Picture (PinP)
• OSD-Sprachen: English, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese
• Kommunikationsanschluss: RS-232C
• Weitere Merkmale: 180° Rotation, Spiegelung; Parallaxen-Einstellung
• Schutzgrad: IP45 (Vorderseite), IP32 (Rückseite)
• Nettogewicht: 13,6 kg
• Lochabstände (VESA): 200 x 200 mm, M6, Tiefe 7-12 mm; 100 x 100 mm, M4, Tiefe 7-11 mm
