Monitor für OP-Bereich CuratOR EX3220

OPfür OP-Bereichfür Endoskopie

Übersicht

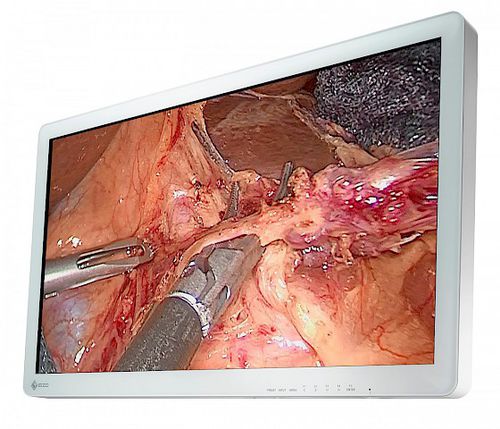

Der CuratOR EX3220 ist ein 31,5" Breitbild‑OP‑Monitor mit Full HD (1920 x 1080) und IPS‑Panel, entwickelt zur originalgetreuen Wiedergabe von Endoskop‑ und Operationsmikroskopbildern. Der Monitor verfügt über eine energieeffiziente LED‑Hintergrundbeleuchtung, eine typische Helligkeit von 650 cd/m² und ein Kontrastverhältnis von 1400:1 für klare Visualisierung im Operationssaal.

Hauptmerkmale

• Hohe Helligkeit (650 cd/m²) und IPS‑Panel für weite Betrachtungswinkel
• Frontseitiger Schutzgrad IP45 (Gesamtgerät IP32)
• Schlankes, lüfterloses Design für leisen Betrieb und einfache Desinfektion
• Vollständig flache Front mit Schutzscheibe und abgerundeten Ecken für Hygiene und Sicherheit
• 180° Bildrotation und Spiegelung
• Picture-by-Picture (PbyP) und Picture-in-Picture (PiP) für gleichzeitige Mehrquellenanzeige
• Unabhängige Anzeigeeinstellungen je Eingang (Gamma 1,8–2,6 oder DICOM® Preset Mode)
• Unterstützung mehrerer Ein-/Ausgangssignale mit Loop‑through und VESA‑Standardmontage

Anzeige und Bildgebung
Das EX3220 verwendet ein IPS‑LCD mit LED‑Hintergrundbeleuchtung, das konsistente Farben und weite Betrachtungswinkel (178°/178°) liefert. Es unterstützt 10‑Bit‑Farben über SDI und 8‑Bit‑Signale, wodurch chirurgische Bilder präzise wiedergegeben werden. Die typische Reaktionszeit beträgt 16 ms (schwarz‑weiß‑schwarz). Anzeigeoptionen umfassen einstellbares Gamma und den DICOM® Preset Mode zur medizinischen Graustufenanzeige.

Design & Hygiene
Die Front ist vollständig flach und durch eine Sicherheitsplatte geschützt; abgerundete Ecken minimieren Störfaktoren mit umliegenden Geräten. Der Monitor erreicht frontseitig IP45 und insgesamt IP32. Eine Kabelabdeckung sorgt für ordentliche Kabelführung und verbessert Sicherheit und Hygiene im OP. Das lüfterlose Konzept vermeidet Lüftungsöffnungen, erleichtert die Reinigung und reduziert Luftströmungsstörungen.

Bedienung & Funktionen

• Bild um 180° drehen oder spiegeln, um die Sichtlinie von Operateur und Assistenten anzupassen
• PbyP und PiP erlauben Größen‑ und Positionsanpassung sekundärer Quellen
• Bei Doppelanzeige können für jede Quelle unabhängig Anzeigeparameter festgelegt werden (Gamma 1,8–2,6 oder DICOM® Preset Mode)
• GPI und RS-232C ermöglichen externe Steuerung der Eingangswahl und Bildrotation zur Integration in OP‑Systeme

Mitgeliefertes Zubehör (typisch)

• Netzkabel AC
• AC‑Adapter
• Schrauben für VESA‑Adapter x8
• Kabelabdeckung
• Nutzungs‑/Installations‑Datenträger (PDF) und Bedienungsanleitung (landesabhängig)

Technische Daten

• Modell: CuratOR EX3220
• Modellvarianten: EX3220-WT: ohne Ständer
• Gehäusefarbe: Weiß
• Paneltyp: IPS mit Schutzplatte
• Hintergrundbeleuchtung: LED
• Größe: 80,1 cm / 31,5"
• Native Auflösung: 1920 x 1080 (16:9)
• Sichtbare Bildgröße (H x V): 698 x 393 mm
• Pixelabstand (H x V): 0,364 x 0,364 mm
• Anzeigefarben: 10‑Bit (SDI) – bis zu 1,07 Milliarden; 8‑Bit – 16,77 Millionen
• Betrachtungswinkel (H / V, typ.): 178° / 178°
• Helligkeit (typ.): 650 cd/m²
• Kontrastverhältnis (typ.): 1400:1
• Reaktionszeit (typ.): 16 ms (schwarz‑weiß‑schwarz)
• Farbumfang (typ.): sRGB
• Eingangsterminals: BNC (3G‑SDI) x2, DVI‑D x2 (HDCP 1.4), D‑Sub 15 polig (mini), BNC (RGB C‑Sync oder Component), S‑Video, BNC (Composite)
• Ausgang / Loop through: BNC (3G‑SDI) x2, DVI‑D, BNC (RGB C‑Sync oder Component), S‑Video, BNC (Composite)
• Digitale Abtastfrequenz (H / V): 15–75 kHz / 24–60 Hz
• Analoge Abtastfrequenz (H / V): 15–80 kHz / 24–85 Hz
• Sync‑Formate: Separate, Composite, Sync on green
• Stromversorgung: AC 100–240 V, 50/60 Hz
• Max. Leistungsaufnahme: 97 W
• Stromausgang: DC 5 V, 1 A
• Gleichzeitige Anzeige: Picture-by-Picture (2 PbyP), Picture-in-Picture (PiP)
• OSD‑Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Schwedisch, Japanisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch
• Kommunikationsanschlüsse: RS-232C, GPI
• Weitere Funktionen: 180° Rotation, Spiegelung
• Schutzart: IP45 (Front), IP32 (Rückseite)
• Nettogewicht (ohne Ständer): 9,9 kg
• VESA Lochabstand: 200 x 200 mm (M6, Einbautiefe 7–10 mm), 100 x 100 mm (M4, Einbautiefe 5–9 mm)
• Zertifizierungen & Normen: CE / UKCA (Medizinprodukt), ANSI/AAMI ES60601-1, CAN/CSA‑C22.2 No. 60601-1, IEC/EN60601-1, VCCI‑A, FCC‑A, CAN ICES‑3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS; FDA‑Einstufung: Klasse I
