Etikettierer für Karton SENSITIVE AP400 Series

für die Pharmaindustrieautomatischlinear

Übersicht
Die SENSITIVE AP400 ist eine komplette Serie von automatischen Linear-Etikettierern, entwickelt zum Aufbringen selbstklebender Etiketten auf Kartons bei hohen Geschwindigkeiten. Die Serie umfasst mehrere Modelle mit spezifischen Merkmalen und kann als Stand-alone-Einheit oder zur Integration in komplette Verpackungslinien geliefert werden.

• SENSITIVE AP400 CW (100% Kontrollwägung)
• SENSITIVE AP400 3T (bis zu 3 Köpfe)
• SENSITIVE AP400 C (kompakt)
• SENSITIVE AP400 T (manipulationssichere Etiketten)

Hauptfunktionen
Die Serie ist kundenkonfigurierbar und kann bis zu drei Etikettierköpfe aufnehmen (zwei Seitenköpfe für manipulationssichere Siegel und ein Oberkopf für Vignettenetiketten). Sie unterstützt Druck und Verifikation von Tracking-Codes (2D Data Matrix, Barcode) sowie die Integration von Inkjet/Laser-Druckern, Kamerasystemen und weiterer Track-&-Trace- und Serialisierungssoftware. Vollständig servomotorische Antriebe sorgen für hohe Präzision.

Highlights

• Intelligentes Design: Kompakte, ergonomische Edelstahlkonstruktion, optimiert für pharmazeutische Umgebungen; leichter Zugang für Reinigung und Wartung.
• Kartonarten: Verarbeitet eine breite Palette von Kartonformaten, einschließlich Aeroplane- und Reverse-Tuck-Kartons.
• Druck und Serialisierung: Unterstützt Nachdruckgeräte und Kamerasysteme für Track & Trace und Serialisierungsprüfung.
• Voll servomotorische Technik: Gewährleistet maximale Etikettiergenauigkeit.
• Sanfter Kartontransport: Positiver Transport mit Zahnriemen für reibungslose Übergänge in den Arbeitsbereichen.
• Einfache Etikettenhandhabung: Rollenhalter gleiten auf Schienen mit automatischem Abwickeln und End-of-Reel-Sensoren.
• Intuitive HMI: Effektive Maschinenüberwachung und Datensammlung.
• Triple-Reject-System: Wirft Kartons mit Gewichtsnachabweichung, nicht etikettierten/nicht serialisierten Kartons oder Kartons mit Druck-/Etikettierabweichungen aus.

Maschinenversionen (Zusammenfassung)

• SENSITIVE AP400 3T: Vielseitige Konfigurationsoptionen (1–3 Etikettierköpfe). Entwickelt für manipulationssichere Versiegelung und Vignettenanwendung bei hohen Geschwindigkeiten; ergonomisch und wartungsfreundlich.

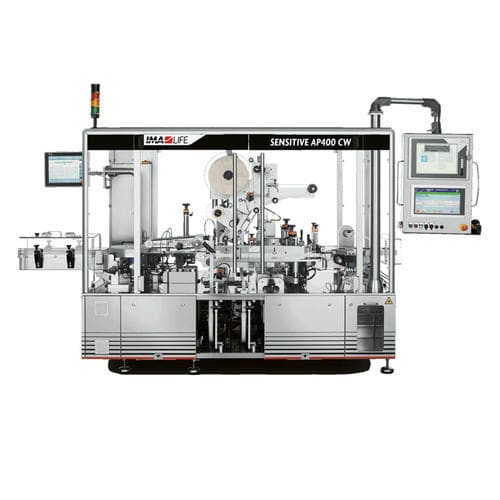

• SENSITIVE AP400 CW: Integriertes 100%-Kontrollwägesystem; bringt Etiketten an bis zu drei Kartonseiten an und führt gleichzeitig Gewichtskontrollen und Serialisierungsprüfungen durch; umfasst drei Ausschleussysteme und einen positiven Produkttransport für hohen Produktionsfluss (bis zu 400 ppm, abhängig von der Konfiguration).
• SENSITIVE AP400 C: Kompakte, platzsparende Version (ca. 1.400 mm Länge) geeignet für beengte Aufstellflächen; unterstützt bis zu drei Etikettierköpfe für oben/unten- und manipulationssichere Anwendungen; ideal als Stand-alone oder zur Linienintegration/Modernisierung.
• SENSITIVE AP400 T: Konzentriert auf manipulationssichere Versiegelung; kompakt und ergonomisch mit zwei seitlichen Etikettiereinheiten; Stepper/Servo-Synchronisation für präzise Applikation; hoher Durchsatz bei reduziertem Platzbedarf.

Medien- und Verifikationsfunktionen (ohne Links)
Mehrere Produktbilder und Videos/Dokumentationen zeigen: Manipulationssichere Anwendung, Aufbringung von Oberetiketten, interne Ansichten, Kontrollwägeeinheit, Laser-Druckdetail, Kartonzufuhr/-abfuhr, Triple-Reject-System sowie spezielle Videos für AP400 CW und AP400 C.

Technische Daten

• Allgemeine Serienfähigkeiten: Konfigurierbar bis zu 3 Etikettierköpfen (zwei seitlich für manipulationssicher + ein oberer für Vignetten); Druck und Verifikation für 2D Data Matrix / Barcodes; Integration von Inkjet/Laser-Druckern und Vision-Systemen; servomotorisch angetriebene Mechanik; positiver Zahnriementransport; Rollenhalter mit automatischem Abwickeln und End-of-Reel-Sensoren.
• Etikettiergenauigkeit: ±1 mm (typisch).
• Vignettenetikett-Größe: Länge 15–60 mm; Höhe 10–60 mm (modellabhängig).
• Vignetten-Rollendurchmesser: Bis zu 400 mm.
• Manipulationssicheres Etikett-Größe: Länge 15–35 mm; Höhe 15–35 mm.
• Manipulationssichere Rollendurchmesser: Bis zu 400 mm.
• Kartonmaßbereiche (typisch): A (Länge) 20–130 mm (größere Abmessungen durch kundenspezifische Konfigurationen möglich); B (Breite) 12–100 mm; C (Höhe) 50–210 mm. *Größere Abmessungen über Kundenkonfigurationen.
• SENSITIVE AP400 CW (typische Daten): Max. Output bis zu 400 Kartons/min; Installierte Leistung ca. 5 kW (abhängig von Konfiguration); Standardspannung 400 V – 50 Hz – 3PH + PE; verfügbare A-Breiten: 400 / 600 / 800 / 1100 mm (Zufuhr/Format-Optionen); ca. Gewicht 1.200 kg.
• SENSITIVE AP400 3T (typische Daten): Max. Output bis zu 400 Kartons/min; Installierte Leistung ca. 3,5 kW (abhängig von Konfiguration); Standardspannung 400 V – 50 Hz – 3PH + PE; verfügbare A-Breiten: 400 / 600 / 800 / 1100 mm; ca. Gewicht 1.000 kg.
• SENSITIVE AP400 C (typische Daten): Max. Output bis zu 400 Kartons/min; Installierte Leistung ca. 3,5 kW (abhängig von Konfiguration); Standardspannung 400 V – 50 Hz – 3PH + PE; ca. Gewicht ~750 kg; sehr kompakte Stellfläche (Länge ~1.400 mm).
• SENSITIVE AP400 T (typische Daten): Max. Output bis zu 500 Kartons/min (modellabhängig); Installierte Leistung ca. 3,5 kW; Standardspannung 400 V – 50 Hz – 3PH + PE; ca. Gewicht ~500 kg.
• Handhabung abgelehnter Kartons: Dreifaches Ausschleusskonzept (Gewichtsabweichung, nicht etikettierte/nicht serialisierte Kartons, Druck-/Etikettierabweichungen).
• Produktionsumgebung: Entwickelt für pharmazeutische Produktionsumgebungen mit Edelstahloberflächen und leichtem Zugang für Reinigung und Wartung.
