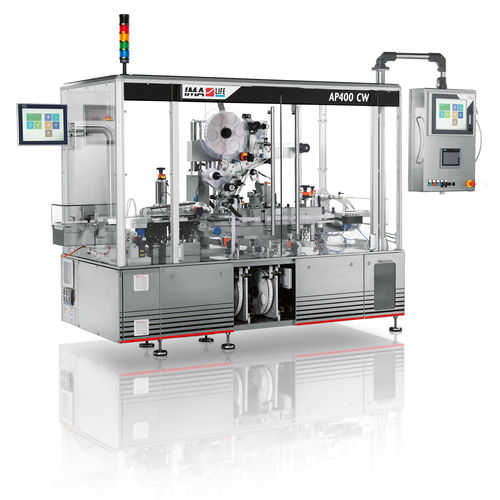

Etikettierer für Karton SENSITIVE AP400 CW

für die Pharmaindustrielinearservogesteuert

Übersicht
Die SENSITIVE AP400 Serie ist eine Baureihe linearer, automatischer Etikettiermaschinen, entwickelt zum Applizieren selbstklebender Etiketten auf Kartons bei hohen Produktionsgeschwindigkeiten. Die Reihe ist modular und konfigurierbar für Stand‑alone‑Betrieb oder komplette Linienintegration. Typische Integrationen umfassen Inkjet-/Laserdrucker und Kamerasysteme für Track & Trace/Serialisierung sowie bis zu drei Etikettierköpfe (zwei Seitenköpfe für Manipulationssiegel und ein oberer Kopf für Vignettenetiketten).

Modelle der Reihe

• SENSITIVE AP400 CW — integrierte 100%-Wägekontrolle (CW) für Gewichtskontrolle, Etikettierung, Serialisierung und Dreifach‑Ausschleusung.
• SENSITIVE AP400 3T — flexible Konfiguration mit bis zu drei Etikettierköpfen (obere Vignette + bis zu zwei seitliche Manipulationssiegelköpfe) für Multi‑Head‑ und Manipulationssiegelanwendungen.
• SENSITIVE AP400 C — kompakte, ergonomische Bauform mit geringer Stellfläche; unterstützt bis zu drei Köpfe für Vignette und Manipulationssiegel; geeignet für Stand‑alone oder Linienintegration.
• SENSITIVE AP400 T — dediziertes Manipulationssiegel‑Modell mit zwei seitlichen Etikettiereinheiten für hochgeschwindige Manipulationssiegelung in kompakter Bauweise.

Hauptmerkmale

• Industrielles Design: Edelstahlkonstruktion mit einfachem Zugang für Reinigung und Wartung, geeignet für pharmazeutische Produktionsumgebungen.
• Bis zu 3 Etikettierköpfe: Kombinationen aus oberem Vignettenkopf und bis zu zwei seitlichen Manipulationssiegelköpfen.
• Hochgeschwindigkeitsetikettierung: leistung abhängig vom Modell bis zu industriellen Durchsätzen.
• Wägesystem und Qualitätskontrolle (CW‑Variante): 100% Wägeintegration mit eigener Zubringerriemen und Einzelkarton‑Gewichtsermittlung; Dreifach‑Ausschleusung für nicht konforme Kartons.
• Druck & Serialisierung: Integration von Inkjet/Laserdruckern und Kamerasystemen zur Druck‑ und Verifikationskontrolle von 2D Data Matrix und Barcodes (Track & Trace konform).
• Volle Servomotor‑Antriebstechnik: gewährleistet präzise und wiederholbare Synchronisation von Etikettenspende und Kartontransport.
• Präziser Kartontransfer: positiver Zahnriemenantrieb für exakte Positionierung durch die Arbeitsbereiche.
• Etikettenhandling: gleitende Etikettenrollenhalter, automatische Abwicklung und Rollenende‑Sensor.
• Intuitive HMI: Maschinenüberwachung, Datenerfassung und Supervisor‑Funktionen.
• Dreifach‑Ausschleusung: schaltet Kartons aus, die Gewicht, Etikettierung oder Druck/Serialisierung nicht erfüllen.

Zusätzliche Details
Die Serie lässt sich an Kundenanforderungen anpassen (Kartongrößen, Anzahl/Typ der Köpfe, Druck-/Prüfsysteme). Sie erfüllt pharmazeutische Anforderungen an Produktschutz und Serialisierung bei minimaler Stellfläche, besonders in den kompakten Varianten C und T.

Technische Daten — SENSITIVE AP400 CW
Max. Durchsatz (Kartons/Minute): 400
Installierte Leistung (kW): 5 (je nach Konfiguration)
Standardspannung: 400 V – 50 Hz – 3PH + PE
A (mm) (Maschinenlängen/Optionen): 400 – 600 – 800 – 1100
Gewicht (kg) – ca.: 1.200
Vignettenetikett Größe (mm): Länge 15–60; Höhe 10–60
Vignettenrollen Durchmesser (mm): Bis zu 400
Manipulationssiegel Etikett Größe (mm): Länge 15–35; Höhe 15–35
Manipulationssiegel Rollen Durchmesser (mm): Bis zu 400
Etikettiergenauigkeit (mm): ± 1
*Abhängig von Kartongröße

Technische Daten — SENSITIVE AP400 3T
Max. Durchsatz (Kartons/Minute): 400
Installierte Leistung (kW): 3,5 (je nach Konfiguration)
Standardspannung: 400 V – 50 Hz – 3PH + PE
A (mm): 400 – 600 – 800 – 1100
Gewicht (kg) – ca.: 1.000
Vignettenetikett Größe (mm): Länge 15–60; Höhe 10–60
Vignettenrollen Durchmesser (mm): Bis zu 400
Manipulationssiegel Etikett Größe (mm): Länge 15–35; Höhe 15–35
Manipulationssiegel Rollen Durchmesser (mm): Bis zu 400
Etikettiergenauigkeit (mm): ± 1
*Abhängig von Kartongröße

Technische Daten — SENSITIVE AP400 C
Max. Durchsatz (Kartons/Minute): 400
Installierte Leistung (kW): 3,5 (je nach Konfiguration)
Standardspannung: 400 V – 50 Hz – 3PH + PE
A (mm): 400 – 600 – 800 – 1100
Gewicht (kg) – ca.: 750
Vignettenetikett Größe (mm): Länge 15–60; Höhe 10–60
Vignettenrollen Durchmesser (mm): Bis zu 400
Manipulationssiegel Etikett Größe (mm): Länge 15–35; Höhe 15–35
Manipulationssiegel Rollen Durchmesser (mm): Bis zu 400
Etikettiergenauigkeit (mm): ± 1
*Abhängig von Kartongröße

Technische Daten — SENSITIVE AP400 T
Max. Durchsatz (Kartons/Minute): 500
Installierte Leistung (kW): 3,5 (je nach Konfiguration)
Standardspannung: 400 V – 50 Hz – 3PH + PE
Gewicht (kg) – ca.: 500
Manipulationssiegel Etikett Größe (mm): Länge 15–35; Höhe 15–35
Manipulationssiegel Rollen Durchmesser (mm): Bis zu 400
Etikettiergenauigkeit (mm): ± 1
*Abhängig von Kartongröße

Technische Spezifikationen

• Max. Durchsatz: bis zu 400–500 Kartons/min (modellabhängig).
• Etikettiergenauigkeit: ±1 mm.
• Unterstützte Etikettenformate: Vignetten (L 15–60 mm / H 10–60 mm) und Manipulationssiegel (L 15–35 mm / H 15–35 mm).
• Max. Rollendurchmesser: bis zu 400 mm.
• Standardversorgung: 400 V – 50 Hz – 3PH + PE.
• Installierte Leistung: typ. 3,5–5 kW je nach Konfiguration.
• Transport: positive Zahnriemenförderung für präzise Positionierung.
• Optionen: 100% Wägekontrolle (CW), bis zu 3 Etikettierköpfe (3T), kompakte Bauform (C), dediziertes Manipulationssiegel (T), Drucker (Inkjet/Laser), Kamera‑Vision und Serialisierungs/Track & Trace‑Systeme.
• Ausschleusung: integriertes Mehrpunkt/Dreifach‑Ausschleusungssystem für Gewicht/Etikettierung/Druck‑Nichtkonformitäten.
