Etikettierer für Karton SENSITIVE AP400 3T

für die PharmaindustrieHochgeschwindigkeitlinear

Übersicht
Die SENSITIVE AP400 Serie ist eine Familie automatischer Linienetikettierer, entwickelt für das Hochgeschwindigkeitsaufbringen selbstklebender Etiketten auf Kartons. Modelle sind als Stand‑alone‑Maschinen oder zur Integration in Sekundärverpackungslinien erhältlich. Die Baureihe unterstützt manipulationssichere Siegel, Vignetten/Top‑Etiketten, bis zu drei Etikettierköpfe sowie Drucker‑ und Bildverarbeitungssysteme für Track & Trace und Verifikation.

Verfügbare Modelle (Beispiele)

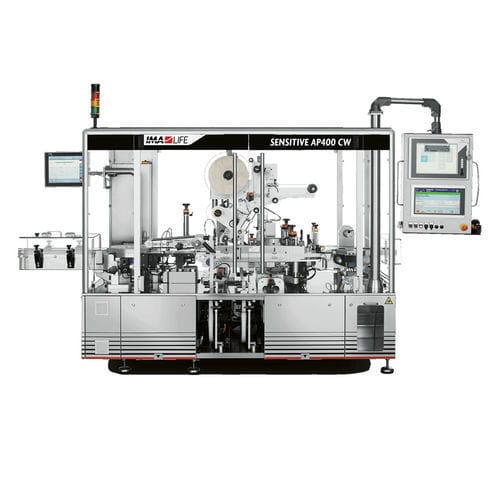

• SENSITIVE AP400 CW — mit 100 % Kontrollwaage zur Gewichtsprüfung pro Karton integriert.
• SENSITIVE AP400 3T — konfigurierbar mit bis zu drei Etikettierköpfen (z. B. zwei Seitenköpfe für Manipulationssiegel + ein Top‑Kopf).
• SENSITIVE AP400 C — kompakte, platzsparende Ausführung (Länge ca. 1400 mm).
• SENSITIVE AP400 T — spezialisierte Manipulationssiegel‑Konfiguration für hoch‑schnelles Aufbringen von TE‑Siegeln.

Hauptfunktionen

• Hochgeschwindigkeits‑Etikettierung von Kartons — je nach Modell/Konfiguration bis zu 400–500 Kartons/min.
• Unterstützung für 1–3 Etikettierköpfe: Top‑Vignette und seitliche manipulationssichere Etiketten.
• Überdruck und Serialisierung: Integration von Inkjet/Laser‑Druckern und Kamera-/Vision‑Systemen für 2D‑Data‑Matrix und Barcode‑Prüfung.
• Positiver Produkttransport mittels Zahnriemen für präzisen Kartontransport durch die Arbeitsbereiche.
• Vollständiger Servoantrieb zur synchronisierten Abgabe, Applikation und Förderbewegung.
• Etikettenrollenhalter auf Schienen mit automatischem Abwickeln und Rollen‑Ende‑Erkennung für schnellen Rüsten.
• Intuitive HMI zur Rezeptverwaltung, Maschinenüberwachung und Datenerfassung.
• Dreifaches Ausschleuss‑Konzept: Ausschluss bei Gewichtsnichtkonformität, fehlender/fehlerhafter Etikettierung oder Druck/ Prüfungsfehlern.
• Edelstahl‑Ausführung mit ergonomischem Zugriff, geeignet für regulierte Umgebungen und einfache Reinigung/Wartung.
• Verarbeitet zahlreiche Kartonarten, einschließlich Aeroplane‑Style und Reverse‑Tuck.

Typische Anlage / Einsatz
Entwickelt für pharmazeutische und andere regulierte Produktionsumgebungen, in denen Produktschutz, Manipulationsanzeige und Track & Trace/Serialisierung gefordert sind. Maschinen werden als Stand‑alone oder in integrierten Sekundärverpackungslinien geliefert.

Maschinenvarianten — Kurzbeschreibungen

• SENSITIVE AP400 3T: Vielseitig, von 1 bis 3 Köpfe konfigurierbar. Geeignet, wenn Vignette und Manipulationssiegel benötigt werden; wartungsfreundlich.
• SENSITIVE AP400 CW: Kombiniert Etikettierung mit 100 % Wägetest; appliziert Etiketten auf mehreren Kartonseiten bei gleichzeitiger Gewichtskontrolle. Positiver Transport und mehrstufiges Ausschleuss‑System zur Qualitätskontrolle.
• SENSITIVE AP400 C: Kompakte Bauweise (Länge ca. 1400 mm), bis zu drei Köpfe; ideal für beengte Platzverhältnisse oder Nachrüstung bestehender Linien.
• SENSITIVE AP400 T: Hochgeschwindigkeits‑TE‑Etikettierer mit synchronisiertem Servocontrol für präzise Applikation von Manipulationssiegeln.

Technische Daten / Spezifikationen

• Maximale Leistung (Kartons/min): bis zu 400–500 (abhängig von Modell/Konfiguration).
• Installierte Leistung: ~3,5–5 kW (je nach Konfiguration).
• Standardspannung: 400 V – 50 Hz – 3PH + PE.
• Verfügbare A (Fördererbreiten mm): 400 – 600 – 800 – 1100.
• Gewicht ca.: 500–1.200 kg (je nach Modell).
• Vignette Etikettengröße (mm): Länge 15–60 / Höhe 10–60. Rollendurchmesser bis 400 mm.
• Manipulationssichere Etikettengröße (mm): Länge 15–35 / Höhe 15–35. Rollendurchmesser bis 400 mm.
• Etikettiergenauigkeit: ±1 mm (typisch).
• Kartongrößenbereiche (typisch): A (Länge) 20–130 mm*, B (Breite) 12–100 mm, C (Höhe) 50–210 mm. (*größere Abmessungen auf Kundenwunsch).
