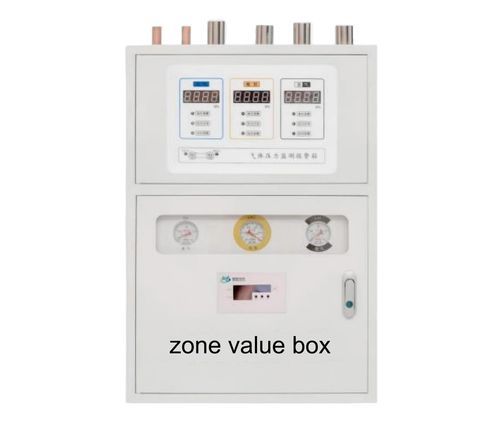

Verteiler- und Verwaltungseinheit für medizinische Gase / Sauerstoff

DistickstoffmonoxidCO2Stickstoff

Übersicht

• Erhältlich mit 1–6 Gassteuerkanälen und mehreren Rohrdurchmessern zur Anpassung an verschiedene medizinische Gasverteilungsanforderungen.
• Leitungsoptionen: Kupferrohr oder 304-Edelstahl mit Ein-/Ausführung oben oder links-ein/ rechts-aus für flexible Installation.
• Anschlüsse über dreiteilige Edelstahlkugelhahn- oder Verschraubungskugelhahn aus Kupfer für dichte Verbindungen und einfache Wartung.
• Leitungen sind entfettet und gereinigt nach medizinischen Installationsstandards.
• Jeder Gasweg verwendet die ISO32-Farbkennzeichnung zur eindeutigen Identifikation.
• Betriebsbedingungen: Umgebungstemperatur -20℃ bis 60℃; Luftfeuchtigkeit 10%–95%.
• Druckwerte: Sauerstoff, medizinische Luft (Atmung), N2O, CO2: 0,8 MPa; Stickstoff und Versorgungsluft: 1,2 MPa; Unterdruck: -0,075 MPa.
• Anpassbar mit optionalen digitalen oder LCD-Alarmmodulen, Durchflussmessern und weiteren Überwachungsgeräten.

Tabelle
Mehrere Rohrdurchmesser: 1–6 Gassteuerkanäle
Leitungsoption: Kupferrohr oder 304-Edelstahlrohr
Rohrführung: Oben rein/oben raus oder links rein/rechts raus
Anschluss der Leitungen: Dreiteiliger Edelstahlkugelhahn oder Verschraubungskugelhahn aus Kupfer
Gaskennzeichnung: ISO32-Farbkennzeichnung
Betriebstemperatur: -20℃~60℃
Umgebungsfeuchte: 10%～95%
Sauerstoff/Medizinluft/N2O/CO2 Druck: 0,8 MPa
Stickstoff/Versorgungsluft Druck: 1,2 MPa
Unterdruck: -0,075 MPa

Technische Daten

• Materialien: Kupfer oder 304-Edelstahl
• Rohrdurchmesser: verschiedene Größen verfügbar
• Gaskanäle: konfigurierbar 1–6 Kanäle
• Ventilanschluss: dreiteiliger Edelstahlkugelhahn oder Verschraubungskugelhahn aus Kupfer
• Gasfarbkennzeichnung: ISO32-Standard
• Betriebstemperatur: -20℃ bis 60℃
• Feuchtigkeitsbereich: 10% bis 95%
• Druckwerte: O2/Medizinluft/N2O/CO2: 0,8 MPa; Stickstoff/Versorgungsluft: 1,2 MPa; Unterdruck: -0,075 MPa
• Optionen: digitale/LCD-Alarmmodule, Durchflussmesser, kundenspezifische Konfigurationen
