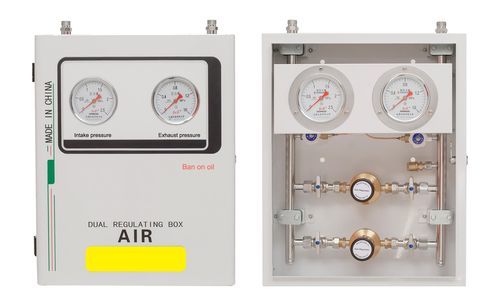

Luft-Druckregelstation Oxygen Secondary Pressure Reducing Box

für medizinische GaseSauerstoffmedizinisch

Übersicht
Sekundäre Druckmindergungsbox mit Zweikreis-System zur Sauerstoffverteilung. Fällt ein Kreis aus, schaltet das System auf den Standby-Kreis um, um die kontinuierliche Gasversorgung ohne Druckunterbrechung sicherzustellen und somit die Anforderung „kontinuierliche Gasversorgung bei Einzelfehler“ aus GB 50751-2013 zu erfüllen. Prüfbericht gemäß GB 50751-2012 verfügbar.

Produktdetails

• Rohrleitungsdesign: ein Arbeitskreis + ein Standby-Kreis für unterbrechungsfreie Versorgung und vereinfachte Wartung
• Gehäuseabmessungen: 420 mm × 450 mm × 170 mm
• Eingangs-/Importdruck (P1): 0,6–0,8 MPa
• Ausgangsdruck (P2): 0,35–0,6 MPa (einstellbar)
• Präzisionsmanometer mit integriertem Sicherheitsventil
• Druckkomponenten: Messingdruckregler und Messing-Wartungsventil
• Medium: Luft (Durchfluss ≥ 300 L/min)
• Statische Kennlinie: P2-Druckanstieg von 0,06 MPa
• Leitungswerkstoff: entfettetes nahtloses Edelstahlrohr 304
• Konformität: Ausgelegt zur Erfüllung der Kontinuitätsanforderung GB 50751-2013; Prüfbericht gemäß GB 50751-2012 verfügbar

Technische Daten

• Anwendung: Sekundäre Druckreduzierung für Sauerstoffverteilung in medizinischen Gassystemen
• Konfiguration: Zweikreis (ein aktiv, ein Standby) mit automatischem/manuellem Umschalten
• Abmessungen: 420 mm × 450 mm × 170 mm
• Importdruck P1: 0,6–0,8 MPa
• Exportdruck P2 (einstellbar): 0,35–0,6 MPa
• Durchsatzkapazität: ≥ 300 L/min (Medium: Luft)
• Druckstabilität: P2-Abweichung bis +0,06 MPa im statischen Zustand
• Materialien und Komponenten: entfettete nahtlose SS304-Leitung; Messingregler und Messing-Wartungsventil; Präzisionsmanometer mit Sicherheitsventil
• Normen: Erfüllt die Kontinuitätsanforderung GB 50751-2013; Prüfbericht gemäß GB 50751-2012 vorhanden
