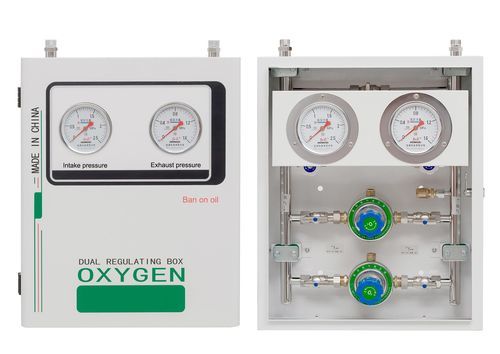

Sauerstoff-Druckregelstation

medizinischfür Sauerstoffflaschen

Beschreibung
Die Einheit verwendet ein Doppelkreissystem: Fällt ein Kreis aus, kann auf den anderen umgeschaltet werden, um eine unterbrechungsfreie Gasversorgung sicherzustellen. Sie erfüllt die Anforderung der kontinuierlichen Gasversorgung bei einem Einzeldefekt gemäß GB 50751-2013 Technical Specification for Medical Gas Engineering und es liegt ein Prüfbericht nach GB 50751-2012 vor.

Produktdetails
Die Rohrleitung ist mit einer Reserveleitung und einer aktiven Leitung konfiguriert, um die Wartung zu erleichtern.
Gehäuseabmessungen: 420 mm × 450 mm × 170 mm.
Einlassdruck (P1): 0,6–0,8 MPa.
Auslassdruck (P2): 0,35–0,6 MPa (einstellbar).
Druckkomponenten: Präzisionsmanometer mit Sicherheitsventil.
Regler und Wartungsventil: Messing.
Medium: Sauerstoff; Durchfluss ≥ 300 L/min.
Rohrleitung: entfettete nahtlose Edelstahlrohre 304.

Technische Daten

• Konzept: Doppelkreis, Umschaltung zur Aufrechterhaltung der Versorgung bei Ausfall eines Kreises
• Rohrleitungsanordnung: eine Reserve / eine aktiv für einfache Wartung
• Gehäuseabmessungen: 420 × 450 × 170 mm
• Einlassdruck (P1): 0,6–0,8 MPa
• Auslassdruck (P2): 0,35–0,6 MPa (einstellbar)
• Statisches Kennwert: P2-Anstieg 0,06 MPa
• Druckkomponenten: Präzisionsmanometer mit Sicherheitsventil
• Regler/Ventil: Messingdruckregler und Messing-Wartungsventil
• Medium & Durchfluss: Sauerstoff; Durchfluss ≥ 300 L/min
• Rohrleitungsmaterial: entfetteter nahtloser Edelstahl 304
• Normen: Entspricht GB 50751-2013; Prüfbericht verfügbar nach GB 50751-2012
