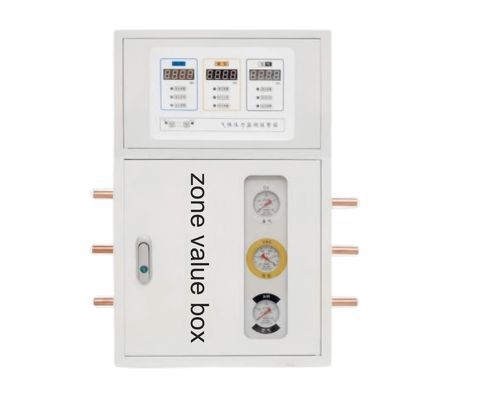

Alarmsystem für Rohrleitungssysteme für medizinische Gase Regional Valve Alarm Box

für medizinische Gasefür Rohrleitungssysteme für medizinische Gase

Produktbeschreibung

• Verschiedene Rohrdurchmesser verfügbar; 1–6 Gasregelkanäle können je nach Projektanforderung ausgelegt werden.
• Leitungswerkstoffe: Kupferrohr oder 304-Edelstahlrohr. Rohranordnung: obere Ein- / obere Auslass- oder links Einlass / rechts Auslass-Varianten für unterschiedliche Installationsbedingungen.
• Rohrverbindungen: Drei-teilige Kugelhahn aus Edelstahl oder unionstypischer Kupfer-Kugelhahn für dichte Verbindungen und einfache Wartung.
• Oberflächenbehandlung: Standard-Entfettung und Reinigung der Leitungen vor Montage.
• Jeder Gasweg ist gemäß ISO32-Farbkodierung gekennzeichnet.
• Anwendbare Umgebungstemperatur: -20℃ bis 60℃; Luftfeuchtigkeit: 10% bis 95%.
• Druckfestigkeit: Sauerstoff, medizinische Luft (Atmung), Lachgas und Kohlendioxid halten 0,8 MPa dicht.
• Stickstoff und Anlagenluft halten 1,2 MPa dicht.
• Vakuumbeständigkeit: -0,075 MPa ohne Leckage.
• Anpassbar: optionale digitale oder LCD-Alarmmodule, Durchflussmesser und weitere Überwachungsgeräte erhältlich.

Technische Tabelle
Mehrere Rohrdurchmesser: 1–6 Gasregelkanäle
Leitung optional: Kupferrohr oder 304-Edelstahlrohr
Rohranordnung: Obereinlass & obere Auslass ODER linke Einlass & rechte Auslass
Rohrverbindung: Drei-teiliger Edelstahl-Kugelhahn oder unionstypischer Kupfer-Kugelhahn
Gasweg-Kennzeichnung: ISO32-Farbkodierung
Anwendbare Umgebungstemperatur: -20℃ bis 60℃
Umgebungsfeuchte: 10%–95%
Sauerstoff, medizinische Luft, Lachgas, CO2 Druck: 0,8 MPa
Stickstoff, Anlagenluft Druck: 1,2 MPa
Vakuumdruck: -0,075 MPa

Technische Spezifikationen

• Produkttyp: Regionale Ventil-Alarmbox für medizinische Gassysteme.
• Verfügbare Rohrdurchmesser: mehrere Optionen, unterstützt 1 bis 6 Gasregelkanäle.
• Leitungswerkstoffe: Kupferrohr oder 304-Edelstahlrohr (optional).
• Rohranordnungsoptionen: Obereinlass & obere Auslass ODER linke Einlass & rechte Auslass.
• Anschlussarten: Drei-teiliger Edelstahl-Kugelhahn oder Kupfer-Kugelhahn union/artikuliert für Dichtheit und vereinfachte Wartung.
• Oberflächenvorbereitung: Standard-Entfettung und Reinigung der Leitungen.
• Gaskennzeichnung: ISO32-Farbcode pro Gasweg.
• Betriebstemperaturbereich: -20℃ bis 60℃.
• Betriebsfeuchtigkeitsbereich: 10% bis 95%.
• Druckangaben: O2/medizinische Luft/N2O/CO2 dichten bei 0,8 MPa; N2/Anlagenluft dichten bei 1,2 MPa; Vakuumdruck dichten bei -0,075 MPa.
• Anpassungsmöglichkeiten: digitale/LCD-Alarmanzeigen, Durchflussmesser und Überwachungszubehör auf Anfrage.
