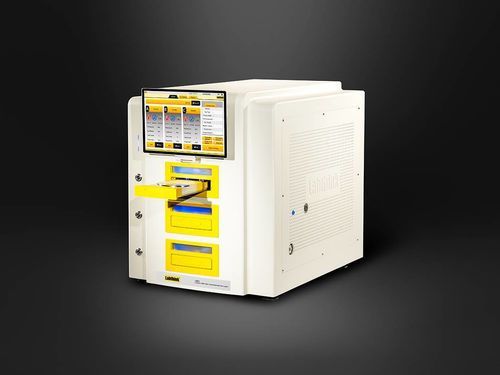

Durchflusstester C403H

Feuchtigkeitelektrische SicherheitDruck

Das C403H ist ein kombinierter OTR/WVTR-Analysator zur hochpräzisen Bestimmung von Sauerstoff- und Wasserdampfdurchlässigkeit an Folien, Platten und verwandten Materialien unter Verwendung eines kulometrischen Sauerstoffsensors und eines Infrarot-Feuchtesensors. Das Gerät ist für die Einhaltung von ASTM- und ISO-Normen für Barrieretests ausgelegt und eignet sich für Lebensmittel-, Pharma-, Medizinprodukte-, Konsumgüter-, Photovoltaik- und Elektronik-Anwendungen.

Hauptmerkmale

• Kombinierter OTR/WVTR-Betrieb mit wählbaren Modi: kombiniert OTR & WVTR, nur OTR oder nur WVTR; automatische Ausführung je montierter Probe.
• Coulometrischer Sauerstoffsensor mit ppb-Empfindlichkeit, ausgelegt zur Einhaltung von ASTM D3985; Absolutwert-Sensor mit verlängerter Lebensdauer und automatischem Überlastschutz.
• Patentierter Infrarot-Feuchtesensor für die Detektion niedriger WVTR-Werte, ausgelegt nach ASTM F1249; nicht verbrauchbar und langlebig.
• 360°-Luftzirkulation bei konstanter Temperatur sowie hochpräzise Temperatur- und Feuchtesensoren für erhöhte Stabilität und Wiederholbarkeit.
• Drei unabhängige Prüfkammern (Parallelmessung) ermöglichen gleichzeitige Prüfungen von drei Proben unter identischen Bedingungen; automatische Probenklemmung für konstante Dichtung.
• 12" Windows-Touchpanel, automatische Prüfmodi und Schubladen-Prüfzellen mit One-Key-Automatik für ergonomische Bedienung.
• Eingebetteter Industrie-Computer, optische/intelligente Sensoren und akustische/visuelle Alarme; Komponenten namhafter Hersteller für Zuverlässigkeit.
• Erweiterte Funktionen: professionelle Prüfmodi, Mehrkurvenanzeige (OTR/WVTR, Diffusionskoeffizient, Temperatur, Feuchte) und optionale Gasreinigung für sauerstofffreien Trägergasbetrieb.

Prüfprinzip
Die vorkonditionierte Probe wird zwischen oberen und unteren Kammern eingespannt. Auf der Materialseite strömt definiertes Gas (Sauerstoff oder befeuchtetes Gas), auf der Gegenseite hochreiner Stickstoff. Diffundierte Moleküle werden vom Trägergas zum entsprechenden Sensor (kulometrisch oder IR) transportiert und aus den gemessenen Konzentrationen werden die Transmissionsraten berechnet.

Bezugsnormen

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Anwendungen

• Folien - OTR- und WVTR-Prüfungen an Kunststofffolien, Papier-Kunststoff-Verbundfolien, Coextrusionsfolien, aluminierten Folien, Aluminiumverbundfolien, Glasfaser-Aluminium-Papier-Verbundfolien und ähnlichen Materialien.
• Platten/Blätter - OTR- und WVTR-Prüfungen an PP-, PVC-, PVDC-Platten, Metallfolien, Gummiblättern, Silikonplatten und ähnlichen flachen Materialien.

Technische Daten

• Modell: C403H
• OTR-Prüfbereich (Standardfläche 50 cm2): 0,01 – 200 cc/(m2·Tag)
• OTR MASK (5 cm2, optional): 0,2 – 2000 cc/(m2·Tag)
• OTR MASK (1 cm2, optional): 1 – 10000 cc/(m2·Tag)
• OTR-Auflösung: 0,0001 cc/(m2·Tag)
• OTR-Wiederholbarkeit: 0,01 cc/(m2·Tag) oder 1 %, jeweils der größere Wert
• WVTR-Prüfbereich (Standardfläche 50 cm2): 0,005 – 40 g/(m2·Tag)
• WVTR MASK (5 cm2, optional): 0,2 – 400 g/(m2·Tag)
• WVTR MASK (1 cm2, optional): 1 – 2000 g/(m2·Tag)
• WVTR-Auflösung: 0,0001 g/(m2·Tag)
• WVTR-Wiederholbarkeit: 0,005 g/(m2·Tag) oder 2 %, jeweils der größere Wert
• Temperaturbereich: 15 – 50 °C (Standard); 5 – 60 °C (kundenspezifisch)
• Temperaturschwankung: ±0,05 °C
• Feuchtigkeitsbereich (im Standard-Temperaturbereich): 0 %, 5 – 90 % ±2 % RH
• Prüfzellen: 3 unabhängige Zellen
• Probengröße: 11,2 cm × 11,2 cm (4,4" × 4,4")
• Probenstärke: ≤ 120 mil (3 mm)
• Standard-Testfläche: 50 cm2
• Trägergas: 99,999 % hochreines Stickstoff empfohlen; Sauerstoff 99,5 % (Gasversorgung nicht im Lieferumfang)
• Gasdruck: ≥ 40,6 PSI / 280 kPa (Hinweis: Anschluss erfordert ≥ 79,7 PSI / 550 kPa)
• Anschlussgröße: 1/8 inch Metallrohr (PU-Schlauch Φ6 mm)
• Stromversorgung: 120 VAC ±10 % 60 Hz oder 220 VAC ±10 % 50 Hz
• Geräteabmessungen: 60 cm × 50 cm × 70 cm (23.6" H x 19.6" W x 27.5" D)
• Nettogewicht: 100 kg (220 lbs)
• Optionale Funktionen: GP-01 Gasreinigungsgerät; DataShield™; GMP-Computeranforderungen; CFR21 Part11
• Standardkonfiguration: Mainframe, Tablet, Probenehmer, Vakuumfett, Φ6 mm PU-Rohr
• Hinweis: Kunde muss Gasversorgung und destilliertes Wasser bereitstellen.
