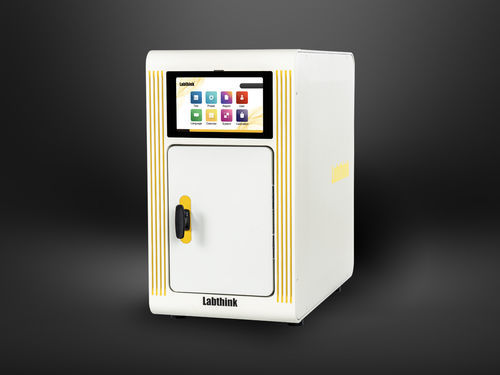

Sauerstoff-Tester C401H

O2WasserdampfOTR

Produktbeschreibung
Das C401H-Prüfsystem kombiniert einen coulometrischen Sauerstoffsensor und einen Infrarot-Wasserdampfsensor zur Bestimmung von OTR und WVTR bei Materialien mit mittlerer bis hoher Barriere. Entwickelt nach Normen wie ASTM D3985, ASTM F1249 und ISO 15106-2, eignet es sich für Folien, Verpackungen und Platten in Pharma-, Lebensmittel-, Medizinprodukte-, Chemie-, Photovoltaik- und Elektronikbereichen.

Produktmerkmale (Kurz)

• Kombiniertes OTR+WVTR-Gerät mit umschaltbaren Modi: Kombi, nur OTR, nur WVTR.
• Einmalige Probenmontage ermöglicht sequentielle Kombi‑Prüfungen ohne Kreuzkontamination.
• Unabhängige Prüfzellen für Folie und Verpackung im selben Gehäuse für konsistente Prüfbedingungen.

Kernkompetenz: Coulometrischer Sauerstoffsensor

• ppb‑Bereich coulometrischer Sensor für niedrige Nachweisgrenze.
• Absolutwertmessung gemäß ASTM D3985; keine häufigen Kalibrierungen erforderlich.
• Längere Lebensdauer gegenüber herkömmlichen coulometrischen Sensoren.
• Hohe Sauerstoffaufnahmeeffizienz im angegebenen Bereich.

Kernkompetenz: Infrarot-Wasserdampfsensor

• Infrarot-Wasserdampfsensor nach ASTM F1249.
• Verschleißfreie Auslegung für lange Lebensdauer; Überlimit‑Alarm und Schutzfunktionen integriert.

Mehrdimensionale Temperatur‑ und Feuchtigkeitsregelung

• 360° Luftzirkulation für stabile Temperaturkontrolle.
• Automatische Steuerung von Trägergasstrom und ‑temperatur während der Prüfung zur Erhöhung der Genauigkeit.
• NIST‑basiertes Prinzip zur Feuchterzeugung für stabile Luftfeuchte.
• Hochpräzise Temperatur‑ und Feuchtesensoren für Echtzeitüberwachung und Aufzeichnung.
• Systemwiederholbarkeit bis zu 0,01 cc/(m2·day).

Prüfflexibilität (Folien und Verpackungen)

• Unabhängige Folien‑ und Verpackungsprüfungen im selben Prüfgehäuse; Dual‑Funktionsprüfzelle für schnellen Wechsel.
• Automatische Klemme für gleichmäßige Kraftverteilung und zuverlässige Abdichtung, reduziert Zeitaufwand und Betriebsrisiken.

Intelligentes Steuerungssystem

• 10" Touchscreen in medizinischer Qualität mit Desktop‑OS für einfache Bedienung.
• Vollautomatische Tests mit automatischer Datenspeicherung und intelligenten Warnungen.
• Integrierte Funktionen: Kalender, Mehrsprachenwahl, mehrstufige Zugriffskontrolle und Netzwerkanschluss für Fernzugriff und Updates.

Multi‑Instrument Management

• Optionale Plattform‑Software zur Steuerung mehrerer Geräte von einem Computer.
• Zentrale Datenverwaltung mit Echtzeitanzeige von Durchlässigkeitsrate, Koeffizienten, Temperatur‑ und Feuchtekurven.
• Professioneller Prüfmodus; optionale GMP‑Konformität und DataShield™ für Datenmanagement.

Energieeffizienz und CO2‑Reduktion

• Frequenzgeregelte Steuerung und energiesparende Komponenten für geringeren Energieverbrauch.
• Gerät kann autark ohne PC betrieben werden, reduziert Einrichtungs‑ und Betriebskosten.

Prüfprinzip
Die vorbehandelte Probe wird zwischen Prüfkammern eingespannt. Auf einer Seite strömt Sauerstoff oder gas mit stabiler Feuchte, auf der anderen hochreiner Stickstoff. Moleküle diffundieren durch die Probe und werden vom Stickstoffstrom zum Sensor transportiert. Aus den gemessenen Konzentrationen werden OTR, WVTR und weitere Kennwerte berechnet.

Referenznormen
ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2, YBB 00082003-2015; ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Prüfanwendungen (Auswahl)

• Folien: OTR/WVTR‑Prüfungen an Kunststofffolien, Verbundfolien, Coextrudaten, metallisierten Folien und Folienverbunden.
• Verpackungen: Prüfungen an Flaschen, Beuteln, Dosen, Kartons und Fässern aus Kunststoff, Papierverbund, Glas und Metall (pharmazeutische, Lebensmittel‑ und Kosmetikverpackungen).
• Platten: PP, PVC, PVDC, Metallfolien und Siliziumwafer.
• Erweiterte Anwendungen: Verschlüsse, LCD‑Folien, Solar‑Backsheets, Rohre, medizinische Blister, sterile Wundauflagen, Batteriegehäuse.

Technische Spezifikationen (Schlüssel)

• Modell: C401H
• Messbereich Film (50 cm2): OTR 0,01–200 cc/(m2·day); WVTR 0,005–50 g/(m2·day)
• Bereich Verpackungen: OTR 0,00005–1 cc/(pkg·day); WVTR 0,00002–0,25 g/(pkg·day)
• MASK 5 cm2 (optional): OTR 0,2–2000 ; WVTR 0,2–500
• Auflösung: 0,0001 (jeweilige Einheiten)
• Wiederholbarkeit: OTR 0,01 cc/(m2·day) oder 1% (größerer Wert); WVTR 0,005 g/(m2·day) oder 2%
• Temperaturbereich: 15–50 °C ; Schwankung ±0,2 °C
• Feuchtebereich: 0%, 35%–90% ±2% RH
• Probendicke: ≤ 3 mm ; Prüffläche 50 cm2 (10,6 × 10,6 cm)
• Trägergas: Stickstoff 99,999% (vom Anwender bereitzustellen) ; Gasdruck ≥ 280 kPa
• Abmessungen: 68 × 40 × 68 cm ; Nettogewicht 75 kg
• Stromversorgung: 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz
• Standardausstattung: Gerät, Probennehmer, Vakuumfett, Schlauch Φ4 mm ; Optionen: GP-02, Software, DataShield™, GMP/CFR21 Part 11.
