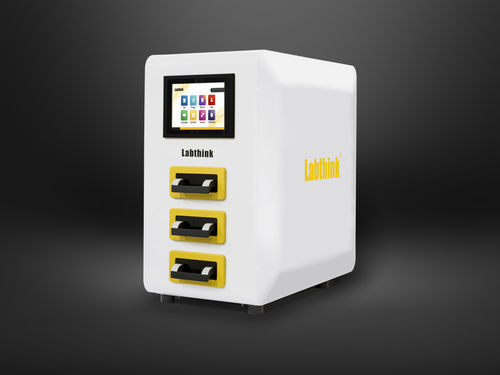

Sauerstoff-Tester C403M

O2Wasserdampffür medizinische Geräte

Übersicht

• Das Prüfsystem C403M zur Bestimmung der Sauerstoff- und Wasserdampfdurchlässigkeit basiert auf den Messprinzipien coulometrischer Sauerstoffsensoren und Infrarot-Wasserdampfsensoren. Entwickelt gemäß Normen wie ASTM D3985, ASTM F1249 und ISO 15106-2. Bietet eine hochpräzise, integrierte Prüflösung zur Bestimmung der Sauerstoff- und Wasserdampfdurchlässigkeit von Materialien mit hoher und mittlerer Barrierewirkung. Anwendbar in Pharma-, Lebensmittel-, Medizinprodukte-, Chemikalien-, Photovoltaik- und Elektronikindustrie zur Messung an Folien, Verpackungen, Platten und ähnlichen Materialien.

Produktmerkmale

• Kombination von OTR- und WVTR-Tests in einem: Umschaltbar zwischen OTR+WVTR-Kombinationstestmodus, OTR-Testmodus und WVTR-Testmodus; kombinierte Tests können nach einmaliger Probenmontage automatisch gestartet werden; OTR- und WVTR-Bewertung derselben Probe ohne Gerätewechsel.
• Kernkompetenz: Coulometrischer Sauerstoffsensor: Ausgestattet mit einem coulometrischen Sauerstoffsensor im ppb-Bereich; entwickelt gemäß ASTM D3985 mit Absolutwertmessung ohne Kalibrierbedarf; lange Lebensdauer (dreifach gegenüber herkömmlichen Sensoren); Sauerstoffabsorptionsrate 95–98% (innerhalb des zulässigen Bereichs).
• Kernkompetenz: Infrarot-Wasserdampfsensor: Labthink-Infrarot-Wasserdampfsensor, entwickelt gemäß ASTM F1249; Konstruktion ohne Verschleißteile für sehr lange Lebensdauer; Überschreitungsalarm und automatische Schutzfunktionen.
• Mehrdimensionale Temperatur- und Feuchtigkeitsregelung: 360°-Luftzirkulationstechnologie für Temperaturstabilität; automatische Steuerung von Trägergasstrom und -temperatur; NIST-Standardprinzip der Feuchtigkeitserzeugung; hochpräzise Temperatur- und Feuchtigkeitssensoren mit Echtzeitüberwachung; hohe Wiederholgenauigkeit bis 0,02 cc/(m²·Tag).
• Unabhängiges Drei-Zellen-Design: Schubladenartige Testzellen mit automatischer Probenklemmung; drei unabhängige Sätze von 50 cm² Standardtestzellen für parallele Prüfungen; drei Proben können gleichzeitig unter gleichen Bedingungen geprüft werden.
• Intelligentes Steuerungssystem: 10-Zoll-Touchscreen in medizinischer Qualität mit Desktop-Betriebssystem; vollautomatische Tests mit automatischer Datenspeicherung; intelligente Warnmeldungen; integrierte Funktionen wie Kalender, Mehrsprachigkeit und mehrstufige Zugriffskontrolle; integrierter Netzwerkanschluss für externen Zugriff und Datenübertragung (Fernaktualisierung möglich).
• Multiinstrumentelles kollaboratives Management: Plattformbasierte Computersoftware (optional) steuert ein oder mehrere Messgeräte von einem Computer; zentrale Verwaltung der Testdaten; Echtzeitdarstellung von Durchlässigkeits- und Temperatur-/Feuchtigkeitskurven; professioneller Testmodus für wissenschaftliche Forschung; GMP-konforme Datenrückverfolgbarkeit (optional); DataShield™-Datenschutzsystem zur zentralen Datenverwaltung (optional).
• CO2-arm und energiesparend: Frequenzregelungstechnik für energiesparenden Betrieb; energiesparende Komponenten namhafter Hersteller; Gerät kann den Testprozess selbstständig durchführen (Computer nicht zwingend erforderlich); stabile Testdaten auch ohne professionelles Klimalabor.

Testprinzip

• Die vorbehandelte Probe wird zwischen Testzellen eingespannt. Auf einer Seite strömt Sauerstoff oder Stickstoff mit stabiler relativer Luftfeuchte, auf der anderen Seite hochreiner Stickstoff. Durch Diffusion gelangen Sauerstoff- oder Wassermoleküle in den hochreinen Stickstoff und werden zum Sensor transportiert. Aus den vom Sensor gemessenen Konzentrationen werden OTR/WVTR und weitere Ergebnisse berechnet.

Referenznormen

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Testanwendungen
Grundlegende Anwendungen:
Folien: Sauerstoff- und Wasserdampfdurchlässigkeitsprüfungen an Kunststofffolien, Kunststoffverbundfolien, Papier-Kunststoff-Verbundfolien, coextrudierten Folien, metallisierten Folien, Aluminiumfolien-Verbundfolien, Glasfaser-Aluminiumfolien-Papier-Verbundfolien und anderen Folienmaterialien.
Verpackungen: Prüfungen an Flaschen, Beuteln, Dosen, Kartons und Fässern aus Kunststoff, Gummi, Papier, Papier-Kunststoff-Verbundwerkstoff, Glas und Metall, einschließlich pharmazeutischer Verpackungen, Weinflaschen, Colaflaschen, Tetra Pak-Verpackungen, Vakuumverpackungsbeuteln, Kosmetikverpackungen, Zahnpastatuben, Geleebechern, Joghurtbechern usw.
Platten: Prüfungen an Plattenwerkstoffen wie PP-Platten, PVC-Platten, PVDC-Platten, Metallfolienplatten, Gummiplatten und Siliziumwafern.
Erweiterte Anwendungen:
Kappen: Sauerstoff- und Wasserdampfdurchlässigkeitsprüfungen an Verschlüssen verschiedener Verpackungen.
Rückseitenfolie für Solaranlagen: Prüfungen an Rückseitenfolien für Solarzellen.
Rohre: Prüfungen an PPR-Rohren und Rohren aus verschiedenen Materialien.
Medizinische Blisterverpackungen: Gesamtprüfung von Blisterverpackungen für medizinische Produkte.
Kraftstofftanks für Fahrzeuge: Prüfungen an Kunststoff-Kraftstofftanks.
Batteriegehäuse: Prüfungen für Batteriegehäuse.

Technische Parameter / Auszug

• Modell: C403M
• Messprinzip: Coulometrischer Sauerstoffsensor (ppb-Bereich) + Infrarot-Wasserdampfsensor
• Testzellen: 3 Sets, Standard-Testfläche 50 cm²
• Probengröße: 10,6 cm × 10,6 cm; Probendicke ≤ 3 mm
• Testbereich OTR (50 cm²): 0,05 – 200 cc/(m²·day)
• Testbereich WVTR (50 cm²): 0,05 – 40 g/(m²·day)
• Auflösung: 0,0001 cc/(m²·Tag) bzw. 0,0001 g/(m²·Tag)
• Wiederholgenauigkeit: 0,02 oder 1% (OTR), 0,02 oder 2% (WVTR)
• Temperaturbereich: 15 – 50 °C; Temperaturschwankung ±0,2 °C
• Feuchtigkeitsbereich: 0%, 35 – 90% ±2% RH
• Trägergas: 99,999% N₂ (Bereitstellung durch Anwender); Gasdruck ≥ 40.6 PSI / 280 kPa; Anschluss 1/8” Metal pipe
• Abmessungen: 78 cm × 36 cm × 68 cm
• Stromversorgung: 120VAC ±10% 60Hz oder 220VAC ±10% 50Hz (wählbar)
• Nettogewicht: ca. 80 kg
• Optionale Module/Funktionen: GP-02 Gasreinigung, DataShield™ Data Management, GMP Computer System, CFR 21 Part 11, Software/PC, Luftkompressor
