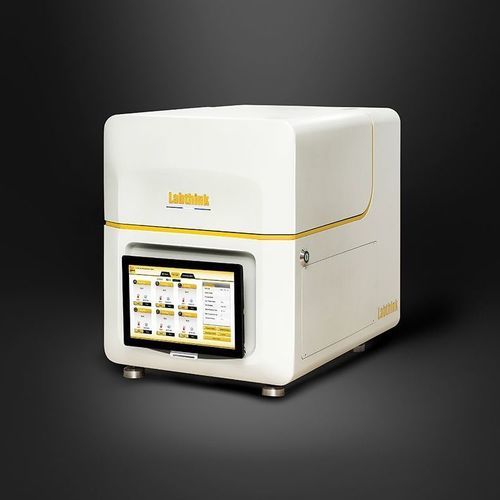

Sauerstoff-Testsystem C406H

DurchflussFeuchtigkeitDruck

Das C406H ist ein kombiniertes Prüfsystem zur Bestimmung der Sauerstoffdurchlässigkeit (OTR) und Wasserdampfdurchlässigkeit (WVTR). Es integriert einen kulonometrischen Sauerstoffsensor und einen patentierten Infrarot‑Feuchtesensor, um hochpräzise Messungen für Folien, Platten und verwandte Materialien zu liefern.

Produktmerkmale

• Kombinierte OTR/WVTR‑Prüfung: wählbare Modi OTR+WVTR, nur OTR oder nur WVTR mit automatischer sequenzieller Prüfung auf derselben Probe zur Vermeidung von Kreuzkontamination.
• Kulonometrische Sauerstoffdetektion: ppb‑Bereich, absolute Messmethode (nach ASTM D3985), lange Lebensdauer und Überlimit‑Alarm/Schutz.
• Infrarot‑Feuchtigkeitsdetektion: patentierter IR‑Sensor (nach ASTM F1249) mit niedriger Nachweisgrenze, wartungsfreiem Betrieb und automatischer Schutzfunktion.
• Präzise Steuerung und Überwachung: fortschrittliche Prüfzellen‑Struktur und 360° Luftzirkulation; automatische Regelung von Durchfluss, Temperatur und relativer Feuchte; hochpräziser Feuchtesensor zur Echtzeitüberwachung.
• Hohe Prüfkapazität: Multi‑Zellen‑Konzept für parallele Prüfungen unter identischen Bedingungen (6 unabhängige Prüfzellen, Standardfläche 50 cm²).
• Intelligente Bedienung: integriertes 12" Windows‑Touchpanel; automatischer Testmodus (Start mit einer Taste nach Eingabe der Zielbedingungen); automatischer Deckel mit Ton‑/Lichtalarm.
• Sicherheit & Zuverlässigkeit: eingebetteter Industrie‑PC für sichere Datenspeicherung; optische und intelligente Sensoren mit Alarmen; Komponenten namhafter Hersteller.
• Platzsparend: kompakte Stellfläche gegenüber herkömmlichen Mehrzellen‑Geräten.
• Leistungsfähige Funktionen: professionelle Testmodi, Anzeige von OTR/WVTR‑Kurven und Koeffizienten, Temperatur‑ und Feuchteverläufe; optionale Gasreinigung für sauerstofffreies Trägergas.

Anwendungen

• Folien: Kunststofffolien, Papier‑Kunststoff‑Verbundfolien, Coextrusionsfolien, aluminisierte Folien, Aluminiumverbundfolien, Glasfaser/Aluminium/Folie/Papier‑Verbund und andere filmartige Materialien.
• Platten / Folienmaterialien: PP‑Platten, PVC‑Platten, PVDC‑Platten, Metallfolie, Gummiplatten, Silikonplatten und andere Plattenmaterialien.

Prüfprinzip

• Die vorkonditionierte Probe wird zwischen den Prüfkammern eingespannt; auf einer Seite strömt Sauerstoff (oder ein Gas mit kontrollierter Feuchte), auf der anderen Seite hochreiner Stickstoff. Durch Diffusion in den Trägergasstrom gelangen Moleküle zum Sensor; aus der gemessenen Konzentration berechnet das System OTR bzw. WVTR.

Bezugsnormen

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380‑3, JIS K7126‑2‑B, YBB 00082003‑2015
• ASTM F1249, ISO 15106‑2, GB/T 26253, JIS K7129, YBB00092003‑2015

Technische Daten

• Modell: C406H
• OTR Prüfbereich (Standardfläche 50 cm²): 0,02 bis 200 cc/(m²·Tag); optionale Masken erweitern den Bereich bis 10000 cc/(m²·Tag) für kleinere Flächen
• OTR Auflösung: 0,0001 cc/(m²·Tag)
• OTR Wiederholbarkeit: 0,02 cc/(m²·Tag) oder 1 %, je nachdem, welcher Wert größer ist
• WVTR Prüfbereich (Standardfläche 50 cm²): 0,02 bis 40 g/(m²·Tag); optionale Masken bis 2000 g/(m²·Tag)
• WVTR Auflösung: 0,0001 g/(m²·Tag)
• WVTR Wiederholbarkeit: 0,02 g/(m²·Tag) oder 2 %, je nachdem, welcher Wert größer ist
• Temperaturbereich: Standard 15–50 °C (kundenspezifisch 5–60 °C möglich)
• Temperaturschwankung: ±0,15 °C
• Feuchtigkeitsbereich (innerhalb Standard‑Temperaturbereich): 0 %, 5–90 % ±2 %, 100 % RH
• Prüfzellen: 6 unabhängige Zellen; Standard‑Testfläche: 50 cm²
• Probengröße: 11,7 cm × 11,7 cm (4,6” × 4,6”); Probendicke ≤ 120 mil (3 mm)
• Trägergas: 99,999 % hochreiner Stickstoff empfohlen; 99,5 % Sauerstoff möglich (Gasversorgung nicht enthalten)
• Gasdruckanforderung: ≥ 40,6 PSI / 280 kPa
• Anschlussgröße: 1/8" Metallrohr (PU‑Rohr Ø 6 mm als Standardzubehör)
• Stromversorgung: 120 VAC ±10 % 60 Hz oder 220 VAC ±10 % 50 Hz
• Abmessungen (H×B×T): 60 cm × 49 cm × 66 cm (23,6” × 19,2” × 25,9”)
• Nettogewicht: ca. 100 kg (220 lbs)
• Optionen: GP‑01 Gasreinigung, DataShield™, GMP‑Computeranforderungen, CFR21 Part11 (optional)
• Standardlieferumfang: Mainframe, Tablet, Probenehmer, Vakuumfett, PU‑Rohr Ø 6 mm
