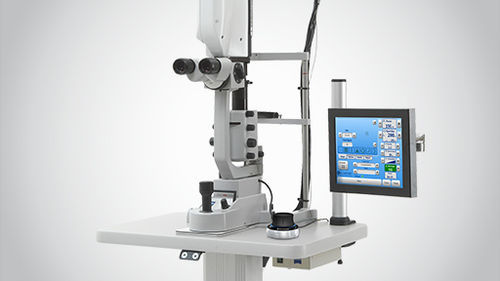

Laser zur retinalen Photokoagulation ArrayTM LaserLinkTM

ophthalmischKTPDioden

Übersicht
Array LaserLink™ von Lumenis ist ein Laserabgabesystem mit Muster-Scanning, das Photokoagulationslaser um automatisierte Musterfunktionen erweitert und die Behandlungszeit reduziert. Es unterstützt Einzelspot- und Muster-Modi mit wählbaren Spotgrößen und Abständen für ophthalmologische Eingriffe an der Spaltlampe.

Beispiele für Scanmusterformen

• Quadrat: 2 bis 5 Spots pro Seite
• Linie: 2 Spots in einer Linie bis zu 4 Spots in jeder von 5 Linien
• Dreieck: 6 oder 15 Spots
• Kreis: einzelner einstellbarer Ring
• Viertelkreis: 1 oder 3 einstellbare Bögen
• Halbkreis: 1 oder 3 einstellbare Bögen

Funktionen & Vorteile

• Stufenlos variable Spotgröße: Einzelspot 50 µm–1000 µm; Mustermodus 100 µm–500 µm
• Verschiedene einstellbare Muster: Einzelspot und sechs Formen (Quadrat, Linie, Dreieck, Kreis, Viertelkreis, Halbkreis)
• Wählbarer Spot-Abstand: innerhalb des Kreises 0–3× Spotdurchmesser; andere Muster 0,25–3× Durchmesser
• Bis zu 5 voreingestellte Protokolle: Speicher für Linsenwahl, Laserleistung, Spotgröße, Abstand, Anzahl der Spots und Dauer
• New Generation Clearview-Filter: photopisch ausgewogener Beschichtung zur Reduktion von Farbstichen
• Patentierte SureSpot™-Optik: hält den Fokuspunkt auf der Netzhaut und minimiert Energiedichte an Hornhaut/Linse
• Eyes-Forward-Steuerung: Parameter prüfen und anpassen, ohne die Okulare der Spaltlampe zu verlassen
• Array 3D-Mikromanipulator: steuert Laserparameter und Mikromanipulation; links-/rechtskonfigurierbar
• Heads-Up-Display: zeigt geänderte Parameter als Text auf der Netzhaut an
• Intuitiver Touchscreen und Custom-Touchpad: logischer Workflow; Touchpad verschiebbar für Rechts-/Linkshänder
• Frame-Modus: umreißt das Behandlungsfeld vor der Anwendung
• Titrate-Modus: Festlegen der Mustereinstellungen mittels Einzelspot-Test
• Kontaktlinsen-Menü: gebräuchliche Linsen zur Berechnung der Spotgröße auf der Netzhaut

Kompatibilität

• Verknüpfung mit Lumenis-Lasern: Vision One, Novus Spectra
• Montierbar an gängigen Spaltlampen: Beispiele Lumenis 980, Lumenis 990*, Zeiss SL130, Zeiss 30SL, Haag-Streit 900 BQ*

Behandlungsoptionen

• Einzelspot
• Pulsmodus
• Muster-Scanning-Modi (voreingestellte und anpassbare Muster und Abstände)

Hinweise

• Spotgrößenbereiche: Einzelspot 50 µm–1000 µm; Mustermodus 100 µm–500 µm
• *Einige Befestigungen können später verfügbar sein

Technische Daten

• Marke: Lumenis
• Modell: Array LaserLink™
• Produkttyp: Muster-Scanning-Laserabgabesystem / Photokoagulator-Zubehör
• Einzelspot-Bereich: 50 µm – 1000 µm
• Muster-Scan-Bereich: 100 µm – 500 µm
• Verfügbare Wellenlängen: Grün 532 nm; Gelb 577 nm; Rot 659 nm
• Behandlungsmodi: Einzelspot, Pulsmodus, Muster-Scanning (mehrere Formen und Dichten)
• Wählbarer Spot-Abstand: 0 bis 3× Spotdurchmesser (innerhalb des Kreises); 0,25 bis 3× (andere Muster)
• Voreingestellte Protokolle: bis zu 5; Speicher für Linsenauswahl, Leistung, Spotgröße, Abstand, Anzahl der Spots und Dauer
• Optik: patentierte SureSpot™-Optik; New Generation Clearview-Filter (photopisch ausgewogener Beschichtung)
• Steuerung/Schnittstelle: intuitiver Touchscreen, Custom-Touchpad (Eyes-Forward-Steuerung), Heads-Up-Display
• Manipulator: Array 3D-Mikromanipulator (links/rechts einstellbar)
• Kompatibilität: montierbar an Lumenis Vision One, Novus Spectra und an gängigen Spaltlampen (Beispiele oben)
• Referenzcode: PB-2006798 Rev A
