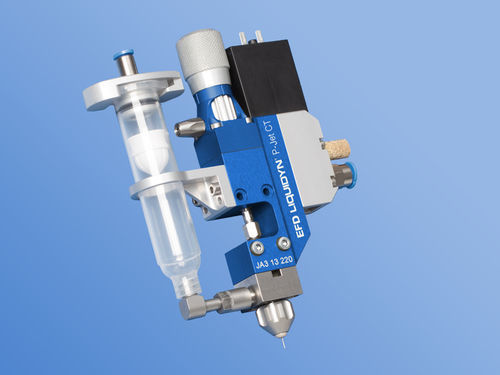

Jetting-Ventil Liquidyn P-Jet series

Übersicht
Die Serie Liquidyn P-Jet umfasst Jetventile zur berührungslosen Mikrodosierung von nieder- bis mittelviskosen Flüssigkeiten wie Lösungsmitteln, Ölen, Fetten und Klebstoffen. Mit geeigneter Prozesskonfiguration sind auch Cyanoacrylate und Anaerobika möglich. Die Mindestdosierung liegt bei etwa 3 nL, die Taktrate kann bis zu 280 Hz erreichen.

Wesentliche Merkmale

• Elektropneumatische Ansteuerung mit Niederspannungs-Trigger (24 VDC) und einstellbarem Impulssignal; Ventilöffnungszeit ab 2 ms.
• Austauschbare Dosierdüsen, Stößel und Flüssigkeitsanschlüsse; mediumberührte Teile getrennt vom Aktor für schnellen Service.
• Verfügbare Ausführungen: CT-Aktuator und AN-Ventil mit metallfreien mediumberührten Teilen für anaerobe Anwendungen.
• Kompatibel mit Liquidyn V200 Controller oder mit kundenseitiger SPS für Linienintegration.

Typische Anwendungen / Einsatzmöglichkeiten

• Berührungslose Dosierung von Lösungsmitteln, Ölen, Fetten und Klebstoffen auf Automobil-Bauteilen und Leiterplatten.
• Mikrodepots ab ≈3 nL bei bis zu 280 Schüssen pro Sekunde (280 Hz).
• Kontakt- oder berührungslose Dosierung je nach Düsen-/Stößelkonfiguration.
• Integration in robotische Dosierzellen und automatisierte Produktionslinien.

Systemoptionen (Kurz)
Ein typisches System umfasst den Liquidyn V200 Controller und ein Flüssigkeitsreservoir. Das Ventil kann vom V200 oder einer kundenseitigen SPS angesteuert werden. Für zähere Medien ist die Liquidyn P-Dot Serie geeignet.

Zubehör (Beispiele)

• Laserlichtschranke
• Reinigungsstation / Jet-Cleaning-Station
• Flüssigkeitsdruckverstärker
• Flüssigkeitsbehälter mit digitaler Anzeige

Artikelnummern
7825004 | Liquidyn P-Jet CT-Aktuator | Geeignet für nieder- bis mittelviskose Flüssigkeiten mit Taktraten bis zu 280 Hz.
7825932 | Liquidyn P-Jet AN Ventil | Komplettes Ventil vorkonfiguriert mit metallfreien mediumberührten Teilen; geeignet für Anaerobika mit Taktraten bis zu 280 Hz.

Technische Spezifikationen

• Mindestdosiervolumen: ≈3 nL
• Max. Taktrate: bis zu 280 Hz
• Betätigung: elektropneumatisch, Trigger 24 VDC
• Ventilöffnungszeit: ab 2 ms (einstellbar)
• Wartung: austauschbare Düsen, Stößel und Anschlüsse; mediumberührte Teile vom Aktor trennbar
• Controller-Kompatibilität: Liquidyn V200 oder SPS
