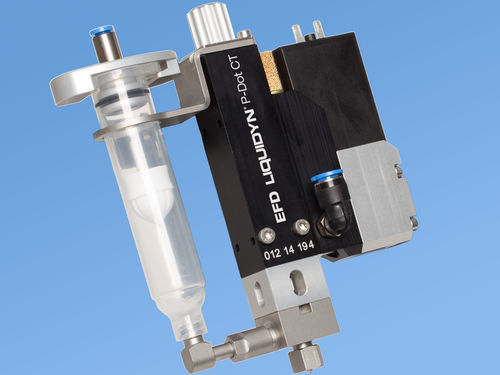

Flüssigkeitsdosierer für die Montage Liquidyn P-Dot

für Fette

Überblick
Entwickelt für mittel‑ bis hochviskose oder dickflüssige Medien liefert das pneumatisch betätigte Liquidyn® P‑Dot Jetventil präzise, wiederholgenaue Punkte, Raupen und Linien. Extrem kurze Schaltintervalle (< 1 ms) ermöglichen niedrigvolumige Deposits (3 nL–200 nL) bei Frequenzen bis zu 150 Hz. Die fluidführenden Teile (Düsen, Stößel, Anschlussfittings) sind vom Aktor getrennt und leicht austauschbar für schnelle Wartung.

Hauptmerkmale

• Deposit‑Volumenbereich: ca. 3 nL bis 200 nL.
• Dosierfrequenzen bis zu 150 Hz; Schaltintervalle < 1 ms.
• Geeignet für mittel‑ bis hochviskose Medien (Epoxide, Fette, Öle, anaerobe Stoffe usw.).
• Pneumatische Betätigung mit elektro‑pneumatischer Impulssteuerung (24 VDC).
• Im Leerlauf normalerweise geschlossen (NC) zur Vermeidung unerwünschter Dosierungen.
• Leicht austauschbare nassführende Komponenten für schnellen Service und Anpassung.
• Steuerungsoptionen: Liquidyn V200 Controller oder kundenseitige SPS.
• Ausgelegt für industrielle Produktion und geringe Gesamtkosten.

Systemoptionen & Zubehör

• Komplettsystem: Liquidyn V200 Ventilcontroller und Fluidbehälter (oder SPS‑Betrieb).
• Verwandtes Produkt: Liquidyn P‑Jet (für niedrigere Viskositäten bei höheren Frequenzen).
• Zubehör: Laserlichtschranke, Jet‑Reinigungsstation, Fluiddruckverstärker, Behälter mit digitaler Anzeige.

Ressourcen & Dokumente

• Datenblatt und Bedienungsanleitung verfügbar.
• Instruktionsvideos: Wartung (Stößelwechsel, Reinigung, Wiederzusammenbau) und Dosierdemonstrationen.

Artikelnummern
Artikel # | Beschreibung | Spezifikation
7825002 | Liquidyn P‑Dot CT Aktuator | Geeignet für mittel‑ bis hochviskose Flüssigkeiten; Taktraten bis zu 150 Hz.

Technische Daten

• Schaltzeit/Triggerintervall: < 1 ms.
• Einzelschussvolumen: ca. 3 nL – 200 nL.
• Max. Dosierfrequenz: bis zu 150 Hz (anwendungsabhängig).
• Betätigung: elektropneumatisch, Impuls 24 VDC.
• Ventilzustand: NC (stromlos geschlossen) im Leerlauf.
• Medienbereich: mittel‑ bis hochviskos.
• Wartung: Trennung Fluid/Aktor, austauschbare Düsen/Stößel/Fittings.
• Steuerung: Liquidyn V200 oder externe SPS.
• Typische Anwendungen: Punkte, Raupen und Linien in der Automobil‑, Elektronik‑ und Fertigungsindustrie.
