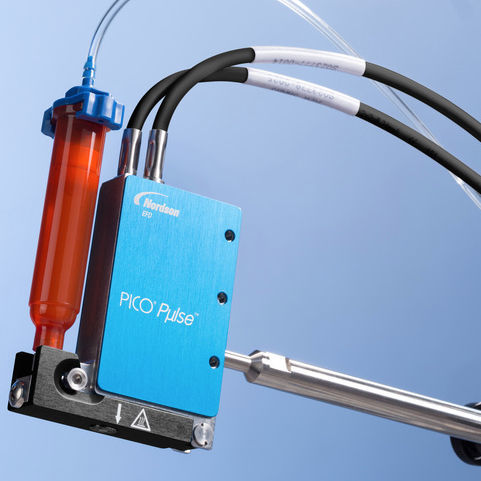

Jetting-Ventil PICO Pµlse®

für medizinische Anwendung

Übersicht
Das PICO Pµlse Jetventil bietet berührungslose Mikrodosierung mit hoher Geschwindigkeit und Präzision auf unebenen und schwer zugänglichen Flächen. Es reduziert Turbulenzen für konsistente Tropfengrößen, genaue Platzierung und bessere Prozesssteuerung.

Hauptmerkmale

• Hochgeschwindigkeits- und hochpräzises Jet-Dosieren: Dauerbetrieb bis zu 1000 Hz, Burst bis zu 1500 Hz (mit zugelassenen bedingten Einstellungen).
• Dosiergrößen ab ca. 0,5 nL für wiederholbare Mikroaufsätze.
• Austauschbare, modulare Fluid-Body-Assemblys zur Abdeckung breiter Viskositätsbereiche und Produktionsanforderungen.
• Werkzeugloser Verriegelungsmechanismus für schnelle Demontage benetzter Teile, Wartungszeiten von Sekunden.
• Verbesserte thermische Leistung zur Stabilisierung der Viskosität und gleichmäßigeren Dosierung.
• Verbesserte Hub- und Zeitsteuerung in Kombination mit dem PICO Toµch Controller.
• Düsengrößen von 50–600 µm; ausgelegt für den Betrieb über unebenen Oberflächen ohne Z-Achsen-Bewegung.

Highlights / Funktionen

• Branchenführende piezoelektrische Jet-Leistung für optimales Verhältnis von Geschwindigkeit zu Genauigkeit.
• Modulares, wartungsfreundliches Design und robuste Fertigung für Produktionsumgebungen.
• Kompatibel mit einer breiten Palette von Montageflüssigkeiten (Klebstoffe, Harze, Beschichtungen).
• HD-Variante für schwere Anwendungen verfügbar.

Artikelnummern (Auszug)
PICO Pµlse Jetventil
Artikel #: 7361283 | Beschreibung: PICO Pµlse Jetventil HD | Spezifikation: Für Hochleistungsanwendungen mit Taktraten über 250 Hz.

Ressourcen (Auswahl)

• Datasheet: PICO Pµlse Data Sheet
• Leitfaden zur Auswahl von Dosierventilen
• PICO Konformitätserklärung
• White Paper: Contact vs. Jet Dispensing
• Betriebsanleitung und Schnellstartanleitung

Anwendungsbeispiele & Medien

• Produktvideos und Demonstrationen zeigen Ventilbetrieb, Reinigung und typische Anwendungsfälle.

Hinweise
Die berührungslose Jet-Dosierung eliminiert die Z-Achsen-Bewegung und erhöht so den Durchsatz; Burst-Frequenzen über den kontinuierlichen Raten erfordern zugelassene bedingte Einstellungen.

Technische Spezifikationen

• Serie: PICO Pµlse®
• Mindestvolumen: ~0,5 nL
• Dauerfrequenz: bis zu 1000 Hz
• Burst-Frequenz: bis zu 1500 Hz (bedingt)
• Düsendurchmesserbereich: 50–600 µm
• Design: modular, austauschbare benetzte Teile, werkzeugloser Verriegelungsmechanismus
• Kompatibel mit: PICO Toµch Controller und anderen Nordson EFD Systemen
• Einsatzgebiet: Hochgeschwindigkeitsproduktion, präzise Montageprozesse
