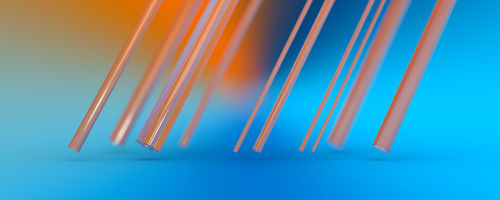

Atherektomie-Schlauch

zur Herstellung von Katheternzur Herstellung medizinischer GerätePolyethersulfon

Übersicht

Nordson MEDICAL bietet eine Reihe medizinischer Polyimid-Schläuche für anspruchsvolle Geräteanwendungen. Der Fokus liegt auf dünnwandigen Ausführungen, engen Innen-/Außendurchmesser-Toleranzen und Hochtemperaturbeständigkeit.

Anwendungen

Typische medizinische Anwendungen:

• Hülsen zur Fixierung selbstexpandierender Stents
• Inflationslumina für Ballons
• Sauglumina für Atherektomie-Geräte
• Futtermaterial für Lumina mit Katheterlenkdraht
• Außenhüllen für Führungsdrähte oder low-diameter Guidewire-Designs
• Hochtemperatur- oder gamma-strahlungsbeständige Schlauchanwendungen
• Anwendungen, die hohe Zugfestigkeit, Drehmomentübertragung oder Säulensteifigkeit erfordern
• Präzisionsdraht-Beschichtungen

Konfigurationen

Maßgefertigte dünnwandige Polyimid-Schläuche sind in zahlreichen Konfigurationen erhältlich:

• Mehr als 200 eng tolerierte Konfigurationen
• ID-Bereich: 0.004"–0.085" (0.102 mm–2.159 mm) in 0.001"-Schritten
• Wandstärken: ultradünn bis dick (0.0005"–0.0100")
• Standardfarbe: bernstein (transparent); auch in Schwarz, Grün, Gelb, Rot u. a. erhältlich

Verbundschläuche

Polyimid kann mit anderen Polymeren geschichtet, geflochten oder kombiniert werden, um gewünschte Eigenschaften zu erzielen. Optionen umfassen:

• Niedrigreibungs-Schicht innen oder außen
• Verschweißbare thermoplastische Außenschicht
• Verbesserter Knickradius
• Geflochtene Konstruktionen für bessere Drehmomentübertragung

• Mehr als 80 Schichtkombinationen verfügbar
• Kompatible Materialien: PTFE, Nylon, Pebax, Polyurethan, Polyphenylsulfon und Polyimid

Präzisionsdraht-Beschichtungen

Polyimid eignet sich für Präzisionsdrahtbeschichtungen dank seiner elektrischen und mechanischen Eigenschaften:

• Hohe dielektrische Festigkeit
• Präzisionstoleranzen
• Chemikalien- und Hochtemperaturbeständigkeit
• Dünnwandige Ausführungen möglich
• Hohe Zugfestigkeit

Geflechtverstärkte Schläuche

Geflechtverstärkte Konstruktionen enthalten eine Drahtflechtung in mehreren Schichten zur Erhöhung von Drehmoment, Zugfestigkeit und Knickfestigkeit. Typische Bereiche:

• ID-Beispiele: 0.013"–0.074"
• Wandbeispiele: 0.002"–0.008"
• Maßgefertigter ID-Bereich: 0.004"–0.420"
• Maßgefertigter Wandbereich: 0.0005"–0.010"

Technische Informationen

Spezifikationen für Polyimid-Schläuche
ID-Bereich: 0.004"–0.085" (0.102 mm–2.159 mm)
Wandstärkenbereich: 0.0005"–0.0100" (0.0127 mm–0.2540 mm)
OD-Toleranz: ±0.0002"–±0.0005" (±0.0051 mm–±0.0127 mm)
Länge: Standard 36"–55"; Maximal 32'; Sonderzuschnitt: 0.020"–73.0"
Farbe: Bernstein (transparent); weitere Farben verfügbar
Druckbarkeit: Mit konventionellen Druckverfahren bedruckbar

Materialeigenschaften
Polymertyp: Duroplast
Zugfestigkeit: 20.000 psi (mind.)
Bruchdehnung: 30 % (mind.)
Elastizitätsmodul: 310 kpsi
Dielektrische Festigkeit: 4000 V/.001"
Feuchtigkeitsaufnahme: 0,841 wt% (24 h)
Temperaturbereich: -269°C bis 400°C (-452°F bis 752°F)
Wärmeleitfähigkeit: 0.471 W/m*K
Reibungskoeffizient (trocken, dynamisch): 0.5

Eigenschaften dünnwandiger Polyimid-Schläuche

• USP Class VI-konform
• Chemisch inert, ausgezeichnete chemische Beständigkeit
• Gute Drehmomentübertragung
• Hohe Säulenfestigkeit
• Schmilzt nicht
• Mikro-IDs erhältlich
• Transparente Option (bernstein)

Technische Daten

• ID-Bereich: 0.004"–0.085" (0.102 mm–2.159 mm)
• Wandstärkenbereich: 0.0005"–0.0100" (0.0127 mm–0.2540 mm)
• OD-Toleranz: ±0.0002"–±0.0005" (±0.0051 mm–±0.0127 mm)
• Länge: Standard 36"–55"; Maximal 32'; Sonderzuschnitt 0.020"–73.0"
• Farbe: Bernstein (transparent) und weitere Farben verfügbar
• Polymertyp: Duroplast
• Zugfestigkeit: 20.000 psi (mind.)
• Bruchdehnung: 30 % mind.
• Elastizitätsmodul: 310 kpsi
• Dielektrische Festigkeit: 4000 V/.001"
• Temperaturbereich: -269°C bis 400°C (-452°F bis 752°F)
• Wärmeleitfähigkeit: 0.471 W/m*K
• Reibungskoeffizient (trocken, dynamisch): 0.5
• USP Class VI-konform, chemisch inert, ausgezeichnete chemische Beständigkeit
