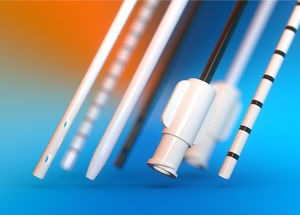

Schlauch zur Herstellung medizinischer Geräte

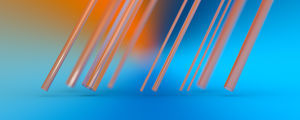

Atherektomiezur Herstellung von KatheternPTFE

Übersicht
Nordson MEDICAL bietet eine breite, vielseitige Produktlinie von dünnwandigen Polyimid-Schläuchen für medizinische Anwendungen. Polyimid-Schläuche ermöglichen sehr dünne Wandstärken, ID/OD mit engen Toleranzen, hervorragende elektrische Isolierung, Druck- und Biegefestigkeit, hohe Temperaturbeständigkeit sowie vielfältige Schicht-/Verbundkonfigurationen.

Wesentliche Auswahlmerkmale

• Sehr dünne Wandstärke
• ID- und OD-Maße mit engen Toleranzen
• Hervorragende Isolationseigenschaften
• Steifigkeit und Druckfestigkeit je nach Anforderung
• Beständigkeit gegen sehr hohe Temperaturen
• Mehrschichtige und kundenspezifische Verbundkonfigurationen (Dutzende Kombinationen)

Anwendungen

• Retentionhülle für selbstexpandierende Stents
• Inflationslumen für Ballons
• Saug-Lumen für Atherektomie-Geräte
• Auskleidungsmaterial für Lumen mit Kathetersteuerdrähten
• Designs mit kleinem Durchmesser für Führungsdrähte oder äußere Führungsdrähtehüllen
• Anwendungen mit hoher Temperatur- oder Gammastrahlenbeständigkeit
• Anwendungen, die hohe Zugfestigkeit, Drehmomentübertragung oder Drucksteifigkeit erfordern
• Präzisionsdrahtbeschichtung

Konfigurationen
Vollständiges Sortiment an maßgefertigten Polyimid-Schläuchen mit engen Toleranzen und zahlreichen Konfigurationen zur Anpassung an Anwendungsanforderungen.

• Mehr als 200 Konfigurationen von eng tolerierten Polyimid-Schläuchen
• Innen-Ø (ID) Bereich: 0.004\"–0.085\" (in 0.001\" Schritten)
• Wandstärken: dick, dünn und ultradünn (0.0005\"–0.0100\")
• Farben: Bernsteinton (transparent); kann in Schwarz, Grün, Gelb, Rot und anderen hergestellt werden

Verbundschläuche
Polyimid-Schläuche können mit mehreren Polymeren gemischt, geflochten oder geschichtet werden, um gezielte Leistungsmerkmale zu erreichen.

• Niedrigreibungsbeschichtung innen oder außen
• Verschweißbare thermoplastische Außenlage
• Verbesserter Knickradius
• Exzellente Drehmomentübertragung bei Geflecht

Verbundmaterialien und Schichtaufbau

• Mehr als 80 Schichtkombinationen
• Materialien umfassen PTFE, Nylon, Pebax®, Polyurethan, Polyphenylsulfon und Polyimid

Präzisionsdraht-Beschichtungen
Polyimid eignet sich für Drahtbeschichtungen, bei denen elektrische Isolierung, präzise Toleranzen, chemische und hochtemperaturbeständige Eigenschaften, dünne Wände und hohe Festigkeit erforderlich sind.

• Hohe dielektrische Festigkeit
• Präzisionstoleranzen
• Beständigkeit gegen Chemikalien und hohe Temperaturen
• Dünne Wandstärke
• Hohe Festigkeit

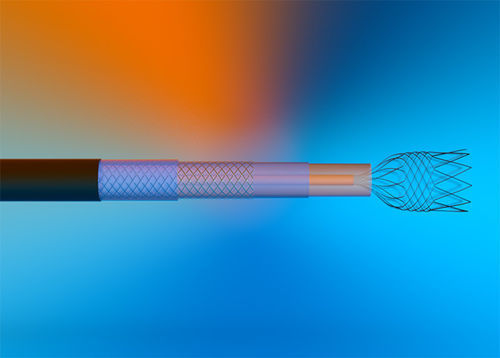

Geflechtverstärkte Schläuche
Geflechtverstärkte Konfigurationen bestehen aus vier oder mehr Schichten mit einem Drahtgeflecht in der Mitte zur Verbesserung von Drehmoment, Zugfestigkeit und Knickbeständigkeit.

• ID-Bereich (Geflecht-Beispiele): 0.013\"–0.074\"
• Wandstärkenbereich (Geflecht-Beispiele): 0.002\"–0.008\"
• Maßgefertigter ID-Bereich: 0.004\"–0.420\"
• Maßgefertigter Wandstärkenbereich: 0.0005\"–0.010\"

Technische Informationen — Polyimid-Schlauchspezifikationen (Kurzfassung)
ID-Bereich: 0.004\"–0.085\" (0.102 mm–2.159 mm)
Wandstärkenbereich: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
OD-Toleranz: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
Länge: Standard: 36\"–55\"; Maximal: 32' ; Kundenschnitt: 0.020\"–73.0\" (für Schläuche mit mindestens 0.001\" Wandstärke und OD von 0.0125\"–0.0770\")
Farbe: Bernsteinton (transparent); kann in verschiedenen Farben einschließlich Schwarz, Grün, Gelb, Rot und anderen hergestellt werden
Druck: Kann mit konventionellen Techniken bedruckt werden

Materialeigenschaften (Beispielwerte)
Polymerart: Thermoset
Zugfestigkeit: 20,000 psi (Mindestwert)
Bruchdehnung: 30% min
Elastizitätsmodul: 310 kpsi
Dielektrische Festigkeit: 4000 V/.001\"
Feuchtigkeitsaufnahme: 0.841 wt% (24 Stunden)
Schmelztemperatur: n/a
Temperaturbereich: -269°C–400°C (-452°F–752°F)
Wärmeleitfähigkeit: 0.471 W/m*K
Reibungskoeffizient: 0.5 (trocken, dynamisch)

Eigenschaften von dünnwandigen Polyimid-Schläuchen

• USP Class VI konform
• Chemisch inert
• Hervorragende chemische Beständigkeit
• Hervorragende Drehmomentübertragung
• Hervorragende Druckfestigkeit
• Schmilzt nicht
• Mikro-ID-Optionen
• Transparente (bernsteinton) Optionen

Eigenschaften / technische Spezifikationen

• ID-Bereich: 0.004\"–0.085\" (0.102 mm–2.159 mm)
• Wandstärkenbereich: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
• OD-Toleranz: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
• Länge: Standard 36\"–55\"; Maximal 32' ; Kundenschnitt 0.020\"–73.0\" (mit den angegebenen Einschränkungen)
• Farben: Bernsteinton (transparent), schwarz, grün, gelb, rot, andere
• Polymerart: Thermoset
• Zugfestigkeit: ≥20,000 psi
• Bruchdehnung: ≥30%
• Modul: ~310 kpsi
• Dielektrische Festigkeit: 4000 V/.001\"
• Temperaturbereich: -269°C bis 400°C
• Wärmeleitfähigkeit: 0.471 W/m*K
• Reibungskoeffizient (trocken, dynamisch): 0.5
• Konformität/Eigenschaften: USP Class VI konform, chemisch inert, hervorragende chemische Beständigkeit, hohe Drehmomentübertragung und Druckfestigkeit, schmilzt nicht
