Backenmühle BB 50

ZyklonLaborProben

Produktbeschreibung
Der BB 50 ist das kleinste Modell der RETSCH Backenbrecher-Serie, ausgelegt für die Probenvorbereitung im Labor. Der kompakte Zwangsfütterer passt auf jede Laborbank und eignet sich zur chargenweisen Verarbeitung kleiner Probenmengen sowie für kontinuierlichen Betrieb bei größeren Mengen.

Merkmale

• Zulaufgröße bis 40 mm; erreichbare Endfeinheit bis 0,5 mm
• Abnehmbare Brechbacke zur werkzeugfreien Reinigung
• Geschwindigkeitsregelung zur Anpassung an Probeneigenschaften
• Verschleißkompensation durch Nullpunktverstellung
• Bedienfeld mit Digitalanzeige und Speicher für Spaltbreite
• Staubdichtes Design; Sammelbehälter 3 L

Einfache Bedienung & Reinigung
Das übersichtliche Bedienfeld zeigt Spalt und Drehzahl. Der große Trichter mit Spritzschutz ermöglicht sicheres Beschicken. Klapptrichter und Brecharm sind werkzeugfrei demontierbar für schnelle Reinigung und einfachen Backenwechsel.

Nullpunktverstellung
Die Nullpunktverstellung kompensiert den Verschleiß der Brechbacken. Eine Anzeige signalisiert, wann ein Austausch der Backen erforderlich ist, um Schäden am Gerät zu vermeiden.

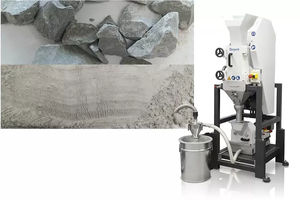

Cyclone-System für Backenbrecher
RETSCH bietet ein nachrüstbares Cyclone-System zur Verbesserung der Probenerfassung und Arbeitssicherheit an.

• Vollständige Probenerfassung — Minimiert Probenverluste für reproduzierbare Ergebnisse
• Erhöhte Arbeitssicherheit — Reduziert Staubexposition

Bestehende BB-Modelle (BB 50, BB 250, BB 400, BB 500) können mit dem Cyclone-System nachgerüstet werden.

Zubehör
Brechbacken und Verschleißplatten sind in verschiedenen Werkstoffen erhältlich, je nach Probe und Analyse:

• Manganstahl
• Edelstahl
• Wolframkarbid
• Zirkoniumoxid
• Stahl (1.1750) für schwermetallfreies Mahlen

Die optionale Abdeckung des Auffangbehälters verhindert Kreuzkontamination, indem feine Rückstände früherer Proben nicht in den Behälter gelangen.

Typische Probenmaterialien
Geeignet für das Vorbrechen von Baustoffen, Erzen, Granit, oxidischen Keramiken, Quarz, Schlacke, Silizium, Kohle, Wolframlegierungen, Zementklinker etc.

Funktionsprinzip
Der BB 50 ist ein kraftvoller Zwangsförderer: Das Material gelangt über eine Rückprallschutztrichter in die Brechkammer. Die Zerkleinerung erfolgt im keilförmigen Bereich zwischen fester Brecharm und der durch eine Exzenterwelle bewegten Arm; die elliptische Bewegung zerkleinert die Probe, die bei Unterschreitung der eingestellten Spaltbreite aus dem abnehmbaren Behälter fällt. Die stufenlose Spaltverstellung mit Digitalanzeige erlaubt reproduzierbare Zerkleinerung.

Technische Daten

• Anwendungen: Grob- und Vorzerkleinerung
• Einsatzbereiche: Landwirtschaft; Biologie; Baustoffe; Geologie/Metallurgie; Glas/Keramik; Medizin/Pharmazie
• Zufuhrmaterial: mittelhart, hart, spröde, zäh
• Zerkleinerungsprinzip: Druck
• Max. Zuführgröße*: < 40 mm
• Endfeinheit*: < 0,5 mm
• Durchsatz*: 3 L/Charge
• Werkstoff der Werkzeuge: Manganstahl; Edelstahl; Wolframkarbid; Zirkoniumoxid; Stahl 1.1750
• Backenbreite: 45 x 59 mm
• Spaltverstellung: 0 – 11 mm (Schritte 0,1 mm)
• Spaltanzeige: digital
• Nullpunktverstellung: ja
• Richtungsumkehr: ja
• Klapptrichter: ja
• Staubabsaugung: staubdicht
• Zentralschmierung: lebenslange Schmierung durch Hersteller
• Prozesslinienversion: durch Entfernen der Schublade möglich
• Sammelbehälter: 3 L
• Antrieb: Drehstrommotor mit Frequenzumrichter
• Leistung: 1,1 kW
• Elektrische Daten: verschiedene Spannungen
• Anschluss: einphasig
• Schutzart: IP 20 / IP 00 an Lüftungsschlitzen
• Abmessungen (B x H x T) geschlossen: 420 x 460 x 560 mm
• Gewicht netto: ~ 79 kg
• Normen: CE
• Hinweis: *abhängig vom Material und von Konfiguration/Einstellungen des Geräts
