Backenmühle BB 200

ScheibenProbenkontinuierlich

Produktübersicht Der Backenbrecher BB 200 von RETSCH ist ein bodenstehender Zwangszuführer, entwickelt für Vorzerkleinerung und kontinuierliche Zerkleinerungsaufgaben. Er verarbeitet Beschickungsgrößen bis 90 mm und erreicht einen Durchsatz von bis zu 300 kg/h. Die Spaltbreite ist stufenlos von 0 bis 30 mm einstellbar, so können Partikelgrößen bis ca. 2 mm erzielt werden, abhängig vom Material und den Einstellungen. Kleine Proben werden chargenweise verarbeitet; für größere Mengen ist kontinuierlicher Betrieb möglich. Das zerkleinerte Material wird in einem entnehmbaren Behälter gesammelt.

Robust & Vielseitig — Hauptmerkmale

• Hervorragende Zerkleinerungsleistung für ein breites Materialspektrum
• Verschiedene Werkzeugmaterialien für kontaminationsfreie Aufbereitung
• Verschleißkompensation mit Nullpunktverstellung
• Stufenlose Spaltverstellung mit Skala für reproduzierbare Resultate
• Leicht zu reinigende Zerkleinerungskammer
• Geeignet für kontinuierlichen Betrieb und Prozesslinienintegration
• Anschluss für Staubabsaugung

Zubehör & Optionen Brechbacken und Verschleißplatten sind in mehreren Materialien erhältlich, wählbar je nach Probe und Analyse:

• Manganstahl
• Edelstahl
• Wolframcarbid
• Stahl 1.1750 (für schwermetallfreie Zerkleinerung)

Schwermetallfreie & Spezielle Versionen RETSCH bietet schwermetallfreie Ausführungen an. Eine Spezialversion für Halbleitermaterialien beinhaltet eine Kunststoffauskleidung von Einfülltrichter und Auffangbehälter sowie Brechbacken und Verschleißplatten aus Wolframcarbid, sodass die Probe keinen Metallkontakt hat.

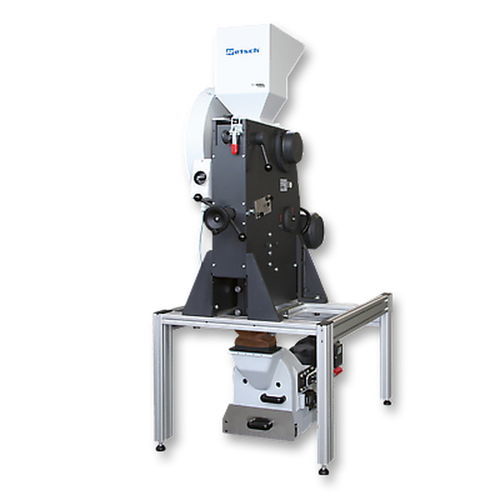

Kontinuierliche Vor- und Feinzerspanung Für schnelle, kontinuierliche Zerkleinerung bis zur analytischen Feinheit kann der BB 200 über der RETSCH Scheibenmühle DM 200 montiert und mittels Trichter verbunden werden. So lassen sich Proben bis zu 90 mm in einem Durchlauf deutlich feiner zerkleinern.

Funktionales Prinzip Das Beschickungsmaterial gelangt durch einen Rückprallschutztrichter in die Zerkleinerungskammer, wo die Größenreduktion zwischen einer festen und einer von einer Exzenterwelle angetriebenen beweglichen Brecharm erfolgt. Die elliptische Bewegung und die Schwungscheibe sorgen für gleichmäßigen Lauf. Eine Belleville-Feder in der Spindeleinstellung bietet Überlastschutz. Die Gleitlager sind wartungs- und schmierungsfrei.

Typische Probenmaterialien Geeignet zur Vorzerkleinerung von Baustoffen, Erzen, Granit, Oxidkeramik, Quarz, Schlacke, Silizium, Kohle, Wolframlegierungen, Zementklinker usw.

Technische Daten / Spezifikationen

• Anwendungen: Grob- und Vorzerkleinerung
• Anwendungsbereiche: Chemie / Kunststoffe, Baustoffe, Maschinenbau / Elektronik, Umwelt / Recycling, Geologie / Metallurgie, Glas / Keramik
• Beschickungsmaterial: mittelhart, hart, spröde, zäh
• Zerkleinerungsprinzip: Druck
• Beschickungsgröße*: < 90 mm
• Endfeinheit*: < 2 mm
• Durchsatz*: 300 kg/h
• Material der Zerkleinerungswerkzeuge: Manganstahl, Edelstahl, Wolframcarbid, Stahl 1.1750 (schwermetallfreie Zerkleinerung)
• Backenbreite: 90 x 90 mm
• Spaltbreitenverstellung: 0 - 30 mm
• Spaltbreitenanzeige: Skala
• Nullpunktverstellung: ja
• Scharniertrichter: ja
• Staubabsaugung: ja
• Wartungs- und schmierungsfreie Gleitlager: ja
• Process-line-Version: optional
• Sammelbehältervolumen: 5 l
• Antrieb: 1-phasen Motor / 3-phasen Motor
• Antriebsleistung: 1,5 kW
• Elektrische Daten: verschiedene Spannungen
• Stromanschluss: 1-phasig / 3-phasig
• Schutzart: IP 54
• B x H x T geschlossen: 450 x 1160 x 900 mm
• Nettogewicht: ~ 300 kg
• Normen: CE

*abhängig vom Beschickungsmaterial und der Instrumentenkonfiguration/-einstellung
