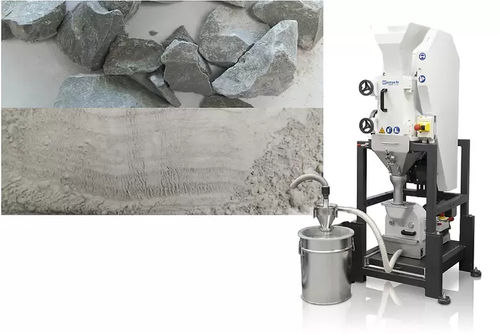

Backenmühle BB 250

mechanischkontinuierlich

Übersicht
Der Backenbrecher BB 250 ist für große Zulaufgrößen bis zu 120 x 90 mm ausgelegt. Der Spalt ist stufenlos von 0 bis 30 mm einstellbar, wodurch Endkornfeinheiten bis < 2 mm je nach Material und Einstellung möglich sind. Durchsatzwerte von bis zu 300 kg/h sind erreichbar. Der BB 250 zeichnet sich durch einfache Bedienung, leichte Reinigung und sowohl chargen- als auch kontinuierlichen Betrieb aus. Eine Fronttür ermöglicht ergonomischen Direktzugang zur Brechkammer. Die abnehmbare Einfülltrichter mit Spritzschutz, die Anschlussmöglichkeit zur Staubabsaugung und der mechanische Überlastschutz gewährleisten einen sicheren und staubarmen Betrieb. Eine Anzeige zeigt den Verschleiß der Brechbacken an und erleichtert die Wartungsplanung.

Hauptmerkmale

• Verarbeitbare Zulaufgröße bis zu 120 x 90 mm
• Stufenlose Spalteinstellung 0 - 30 mm
• Endkornfeinheiten bis < 2 mm (abhängig von Material und Einstellung)
• Durchsatz bis zu 300 kg/h (abhängig von Material und Konfiguration)
• Fronttür für einfachen Zugang und Reinigung der Brechkammer
• Stufenlose Spalteinstellung mit Skala für reproduzierbare Ergebnisse
• Sammelbehälter mit Auslauf für kontinuierlichen Betrieb
• Anschluss für Staubabsaugung
• Skala zur Anzeige des Backenverschleißes
• Auswahl an Trichtern und Sammelgefäßen für spezifische Anwendungen

Robust & vielseitig - Weitere Highlights

• Große Materialauswahl für kontaminationsfreies Arbeiten
• Geschützt gegen mechanische Überlast
• Modulares Gehäuse-/Rahmenkonzept für zahlreiche Anwendungen
• Verfügbar im Chargen- und Dauereinsatz

Zubehör & Optionen

• Brechbacken und Verschleißplatten in verschiedenen Materialien: Manganstahl; Edelstahl; Wolframkarbid; Stahl für schwermetallfreies Mahlen; Edelstahl 316L; NiHard4
• Drei Trichtertypen inklusive optionalem Großtrichter (bis 10 L) und Sondertrichtern für Bohrkerne oder großvolumiges Schüttgut mit Spritzschutzdeckel
• Optionen für Sammelbehälter: Standard bis 10 L; Trichter mit Auslauf für kontinuierlichen Betrieb; großvolumiger Behälter (bis 26 L) mit flexibler Flanschverbindung und Fahrgestell mit Rollen für staubfreies Handling
• Cyclone-System für vollständige Probenerfassung und reduzierte Staubemission; nachrüstbar

Combi-Einheit (zweistufige Probenvorbereitung)
Der BB 250 kann über einen Zyklonabscheider mit der Scheibenmühle DM 200 kombiniert werden, um eine automatisierte kontinuierliche Probenvorbereitung zu ermöglichen. Das Material wird direkt vom Backenbrecher zur Scheibenmühle transportiert, sodass große Zulaufgrößen in einem Schritt auf eine definierte Endfeinheit reduziert werden können. Dieser zweiteilige Prozess eignet sich besonders für harte oder spröde Materialien, die eine grobe Vorzerkleinerung und anschließend ein Feinstmahlen benötigen.

Anwendungsbeispiel der Combi-Einheit

• Spalteinstellung Backenbrecher: 2 mm
• Spalteinstellung Scheibenmühle: 0,2 mm
• Zulaufgröße: 60 mm
• Endfeinheit: 200 μm
• Probemenge: 1 kg
• Prozesszeit: 10 min

Typische Probenmaterialien
Bauwerkstoffe, Erze, Granit, Oxidkeramik, Quarz, Schlacke, Silizium, Kohle, Wolframlegierungen, Zementklinker, Katalysatoren, Bohrkerne und ähnliche mittelharte bis harte, spröde oder zähe Materialien.

Funktionelles Prinzip
Der BB 250 ist ein Zwangszuführer-Backenbrecher. Das Material gelangt über einen Rückprallfreien Trichter in die Brechkammer. Die Zerkleinerung erfolgt im keilförmigen Bereich zwischen der festen Backe und der vom Exzenter angetriebenen beweglichen Backe. Die elliptische Bewegung zerdrückt die Probe, die sich unter Schwerkraft zur Spaltöffnung bewegt. Sobald das Korngrößenmaß kleiner als der Spalt ist, fällt es in einen entnehmbaren Auffangbehälter. Die stufenlose Spalteinstellung mit Skala gewährleistet eine optimale und reproduzierbare Zerkleinerung.

Produktdetails (tabellarische Informationen)
Anwendungen: Grob- und Vorzerkleinerung
Einsatzgebiet: Chemie/Kunststoffe, Baustoffe, Maschinenbau/Elektronik, Umwelt/Recyclerung, Geologie/Metallurgie, Glas/Keramik
Zulaufmaterial: mittelhart, hart, spröde, zäh
Zerkleinerungsprinzip: Druck
Zulaufgröße*: < 120 x 90 mm
Endfeinheit*: < 2 mm
Durchsatz*: 300 kg/h
Material der Mahlwerkzeuge: Manganstahl; Edelstahl; Wolframkarbid; Stahl für schwermetallfreies Mahlen; Edelstahl 316L; NiHard4
Backenbreite: 120 x 90 mm
Spalteinstellung: 0 - 30 mm
Spaltanzeige: Skala
Nullpunktausrichtung: 3,4 mm
Verschleißanzeige: 4,6 mm
Abnehmbare Trichter: 6,9 mm
Staubabsaugung: ja
Zentralschmierung: nein
Prozesslinienversion: optional
Auffangvolumen: 10 L
Grundrahmen: vario frame (verstellbar für kontinuierliches Brechen)
Antrieb: Drehstrommotor
Leistung: 3,0 kW
Elektrische Daten: verschiedene Spannungen
Anschluss: Drehstrom
Schutzart: IP 55
B x H x T geschlossen: 695 x 1399 x 719 mm
Eigengewicht: ca. 350 kg
Normen: CE
*abhängig von Zulaufmaterial und Gerätekonfiguration/-einstellungen

Technische Daten

• Modell: BB 250
• Backenbreite: 120 x 90 mm
• Zulaufgröße: < 120 x 90 mm
• Spalteinstellung: 0 - 30 mm (stufenlos)
• Endfeinheit (je nach Material): < 2 mm
• Durchsatz (je nach Material): bis zu 300 kg/h
• Leistung: 3,0 kW (Drehstrommotor)
• Auffangvolumen: 10 L (Standard)
• Schutzart: IP 55
• Eigengewicht: ca. 350 kg
• Staubabsaugung: möglich (Anschluss vorhanden)
• Materialoptionen für Brechbacken: Manganstahl; Edelstahl; Wolframkarbid; Stahl für schwermetallfreies Mahlen; Edelstahl 316L; NiHard4
• Normen: CE
