Fräsmaschine / nicht angegeben PM 100

ZrO2für Metallfür Keramik

Übersicht

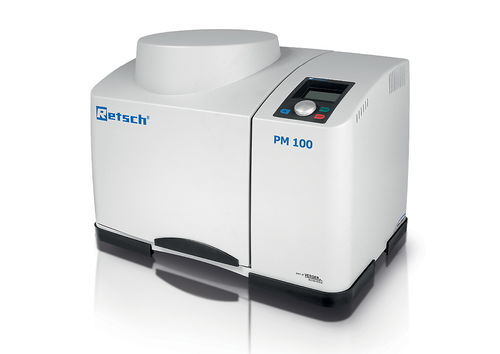

Die Planeten-Kugelmühle PM 100 ist ein Tischgerät mit einer Mahlstation und einem benutzerfreundlichen Gegengewicht, das Massen bis 8 kg kompensiert. Sie verarbeitet bis zu 220 ml Probe pro Charge und erzeugt sehr hohe Zentrifugalkräfte für schnelle Zerkleinerung. Die PM 100 eignet sich für Forschung und routinemäßige industrielle Anwendungen mit Anforderungen an Reinheit, Geschwindigkeit, Feinheit und Reproduzierbarkeit: Mechanochemie, ultrafeine kolloidale Mahlung, Mischen und Homogenisieren weicher, harter, spröder oder faseriger Materialien.

Hauptmerkmale

• Drehzahlbereich 100–650 min⁻¹; Drehzahlverhältnis 1 : -2
• Zulässige Zuführgröße bis 10 mm; Endfeinheit bis 0,1 µm (kolloidal)
• 1 Mahlstation; Gefäße 12 ml bis 500 ml; stapelbare Gefäße 12–80 ml
• Option GrindControl zur Messung von Temperatur und Druck im Gefäß
• Belüftungsdeckel zur Atmosphärensteuerung (Inertgas möglich)
• Speicherbare SOPs und programmierbare Zyklusprogramme
• Fünf Gefäßmaterialien für Trocken- und Nassmahlung; Edelstahl-Schutzmäntel verfügbar

Schnell & leistungsstark

• Hohe Energiezufuhr für schnelle Verkleinerung bis in submikron- und kolloidale Bereiche
• Nassmahlung erreicht Nanometerbereich (<100 nm) unter geeigneten Bedingungen
• Beschleunigung bis zu 33,3 g; Chargenverarbeitung bis 1×220 ml (oder 2×20 ml mit gestapelten Gefäßen)

Reproduzierbarkeit, Sicherheit und einfache Handhabung

• Präzise Drehzahlregelung für reproduzierbare Ergebnisse
• Sichere und ergonomische Gefäßklemmung; SafetySlider verhindert Start ohne korrekt geklemmte Gefäße
• FFCS für perfekte Stabilität auf der Laborbank
• Gegengewicht und Unwucht-Sensor ermöglichen unbeaufsichtigten Betrieb
• Ergonomische Ein-Tasten-Bedienung, Display und automatische Kammerbelüftung
• 10 speicherbare SOPs, programmierbare Startzeit und Stromausfall-Backup für verbleibende Laufzeit

Einstellungen & Optionen

• Trocken- und Nassmahlung; Langzeitversuche bis zu 99 h möglich
• Intervallbetrieb mit konfigurierbaren Kühlpausen und Richtungsumkehr zur Reduzierung von Aufbacken
• Optionale GrindControl (Druck/Temperatur) und Belüftungsdeckel für Argon/Nitrogen

EasyFit-Gefäße und Materialien

• Verfügbare Gefäßgrößen: 12 ml, 25 ml, 50 ml, 80 ml, 125 ml, 250 ml, 500 ml
• AAT Anti-Twist an 50–500 ml Gefäßen für sicheren Sitz und geringeren Verschleiß
• Drei Deckeldurchmesser-Kategorien mit teils austauschbaren Deckeln
• Druckfeste und staubdichte O-Ring-Dichtung; Nut zwischen Gefäßkörper und Deckel für einfaches Öffnen
• Gefäß- und Kugelmaterialien: gehärteter Edelstahl, Wolframkarbid, Achat, gesinterter Aluminiumoxid, Zirkoniumoxid; Edelstahl-Schutzmäntel für empfindliche Gefäße

Adapter & Zubehör

• Adapter für Einweggefäße (z. B. 1,5 ml GC-Vials): Außenring 16 Positionen + Innenring 8 Positionen (24 gesamt) für Screening
• Spezielle Verschlüsse für kolloidale/nasse Mahlung und ergonomische Handhabung

Nass- & Nanomahlung
Nassmahlung wird empfohlen, um Partikelgrößen <5 µm zu erreichen und Agglomeration durch Oberflächenladung zu vermeiden. Nanomahlung (<100 nm) wird durch viele kleine Kugeln erreicht; ideales Gefäßfüllvolumen für Nano ~60 % kleine Kugeln. Beispiel: Aluminiumoxid in Wasser mit 1 mm Kugeln erreichte 200 nm nach 1 h bei 650 min⁻¹ und ~100 nm nach 4 h; zweistufig (1 mm dann 0,1 mm) ergab ~76 nm.

Empfohlene Kugelbeladung (Übersicht)
Nennvolumen Gefäß | Probenmenge | Max. Zuführgröße | Empfohlene Kugelanzahl Ø5 / Ø7 / Ø10 / Ø15 / Ø20 / Ø30 mm
12 ml | bis ≤5 ml | <1 mm | 50 / 15 / 5 / - / - / -
25 ml | bis ≤10 ml | <1 mm | 95–100 / 25–30 / 10 / - / - / -
50 ml | 5–20 ml | <3 mm | 200 / 50–70 / 20 / 7 / 3–4 / -
80 ml | 10–35 ml | <4 mm | 250–330 / 70–120 / 30–40 / 12 / 5 / -
125 ml | 15–50 ml | <4 mm | 500 / 110–180 / 50–60 / 18 / 7 / -
250 ml | 25–120 ml | <6 mm | 1100–1200 / 220–350 / 100–120 / 35–45 / 15 / 5
500 ml | 75–220 ml | <10 mm | 2000 / 440–700 / 200–230 / 70 / 25 / 8

Typische Proben & Beispielparameter

• Legierungen, Bentonit, Kohlenstofffasern, Katalysatoren, Zellulose, Zementklinker, Keramik, Kohle, Tonminerale, Glas, Mineralien, Pigmente, Polymere, Samen, Klärschlamm, Böden, Gewebe, Holz, etc.
• Beispiele: Holz — 40 g, 500 ml SS Gefäß, 8×Ø30 mm SS Kugeln, 5 min bei 380 min⁻¹. Magnetit — 315 g, 250 ml WC Gefäß, 15×Ø20 mm WC Kugeln, 5 min bei 500 min⁻¹. Klärschlamm — 20 g, 125 ml ZrO2 Gefäß, 50×Ø10 mm ZrO2 Kugeln, 30 min bei 380 min⁻¹ mit Richtungsumkehr.

Technische Daten

• Anwendungen: Zerkleinern, Mischen, Homogenisieren, kolloidales Mahlen, mechanisches Legieren, Mechanosynthese, Nanomahlen
• Zuführmaterial: weich, hart, spröde, faserig — trocken oder nass; Zuführgröße <10 mm; Endfeinheit <1 µm (kolloidal <0,1 µm)
• Chargengröße: max. 1×220 ml (oder 2×20 ml gestapelt); Anzahl Mahlstationen: 1
• Sun wheel Drehzahl: 100–650 min⁻¹; Wirkdurchmesser: 141 mm; G-Kraft bis 33,3 g
• Antriebsleistung: 750 W; Leistungsaufnahme ca. 1250 W (VA); Schutzart IP30; CE
• Abmessungen (B×H×T geschlossen): 640×480(780)×420 mm; Nettogewicht ca. 86 kg
