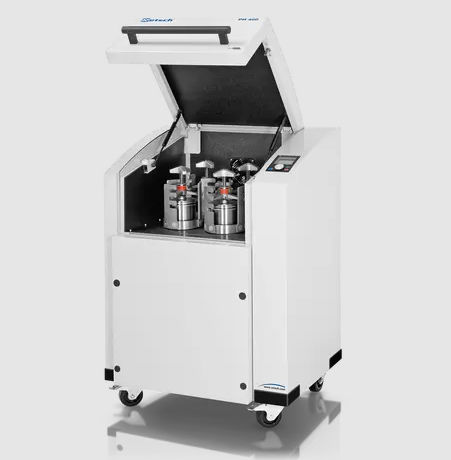

Kugelmühle PM 400

Impaktfür Probenfür die Pharmaindustrie

Übersicht
Die PM 400 ist eine standstehende Planeten-Kugelmühle mit vier Mahlstationen und nimmt EasyFit-Gefäße von 12 ml bis 500 ml auf. Durch gestapelte Gefäße können bis zu acht Proben gleichzeitig verarbeitet werden. Hohe Zentrifugalkräfte sorgen für sehr hohe Zerkleinerungsenergie und kurze Mahlzeiten. Die Mühle eignet sich für Forschungsaufgaben (Mechanochemie, Co-Crystal-Screening, Mechanosynthese, mechanisches Legieren, Mechanokatalyse), ultrafeines kolloidales Nassmahlen sowie Routineaufgaben wie Mischen und Homogenisieren von weichen, harten, spröden oder faserigen Materialien. Eine spezielle MA-Version ist für mechanisches Legieren von hart-spröden Werkstoffen verfügbar.

Hauptmerkmale

• Max. Sonnenraddrehzahl 400 min-1 bei großem Sonnenrad
• Verarbeitbar bis 10 mm Zuführgröße und Endfeinheit bis 0,1 µm
• 4 Mahlstationen für Gefäße 12 ml bis 500 ml; 12–80 ml Gefäße stapelbar (jeweils zwei)
• GrindControl-Option zur Messung von Temperatur und Druck im Gefäß
• Aerationsdeckel zur Atmosphärenkontrolle (z. B. Inertgas)
• Standmodell mit speicherbaren SOPs und programmierbaren Zyklen
• Fünf Gefäßmaterialien für Trocken- und Nassmahlung zur Minimierung von Kontamination

Schnell & Leistungsstark

• Verlustfreie Verkleinerung bis in den Submikronbereich
• Nassmahlung erzielt Partikelgrößen im Nanometerbereich (<100 nm)
• Variable Drehzahlen 30–400 min-1; Übersetzungen: 1:-2 | 1:-2.5 | 1:-3
• Chargenverarbeitung: max. 4 × 220 ml (oder bis zu 8 × 20 ml mit gestapelten Gefäßen)
• Große Auswahl an Gefäß- und Mahlwerkstoffen für kontaminationsfreies Mahlen

Reproduzierbarkeit, Sicherheit und Bedienung

• Reproduzierbare Ergebnisse durch präzise Drehzahlregelung
• Einfache und sichere Klemmen für Gefäße
• Safety Slider verhindert das Starten ohne korrekt geklemmte Gefäße
• Innovatives Gegengewicht und Unwucht-Sensor für unbeaufsichtigten Betrieb
• Ergonomische Ein-Tasten-Bedienung und übersichtliches Display zur Parametereinstellung
• Automatische Belüftung der Mahlkammer
• 10 SOPs speicherbar; programmierbare Startzeit
• Netzausfall-Backup speichert verbleibende Prozesszeit

Einstellungen & Optionen

• Trocken- und Nassmahlung möglich
• Geeignet für Langzeitversuche (max. 99 h)
• Intervallbetrieb mit Kühlpausen
• Richtungsumkehr zur Minimierung von Anbackungen

EasyFit-Gefäße (Design & Materialien)
Die EasyFit-Serie ist für extreme Bedingungen (Langzeitversuche, hohe Drehzahlen, Nassmahlung, mechanisches Legieren) ausgelegt und für alle RETSCH Planetenmühlen geeignet. Die EasyFit-Gefäße 50–500 ml besitzen Advanced Anti-Twist (AAT) am Boden zur sicheren Fixierung; max. Drehwinkel zur Findung der Klemmposition beträgt 60°.

• Gefäßmaterialien: vergüteter Edelstahl, Wolframcarbid, Achat, gesinterter Aluminiumoxid, Zirkoniumoxid
• Edelstahl-Schutzmäntel für nichtmetallische Gefäße verfügbar
• Druckdichte, staubgeschützte O-Ring-Dichtung zur Vermeidung von Materialverlust
• Nut zwischen Gefäßkörper und Deckel zur einfacheren Öffnung (hilft bei Unterdruck)

Durchmesserkategorien (EasyFit)

• Durchmesser 1: 12 ml und 25 ml Gefäße
• Durchmesser 2: 50 ml, 80 ml und 125 ml Gefäße
• Durchmesser 3: 250 ml und 500 ml Gefäße

Verfügbare Gefäßgrößen

• 12 ml
• 25 ml
• 50 ml
• 80 ml
• 125 ml
• 250 ml
• 500 ml

Gefäße & Deckel für Spezialanwendungen

• Spezielle Verschlussvorrichtungen empfohlen für kolloidales oder nasses Mahlen (ergonomische Handhabung)
• Aerationsdeckel für Arbeiten unter Inertgasatmosphäre (z. B. Argon, Stickstoff)
• Optionales GrindControl zur Druck- und Temperaturmessung im Gefäß; verschiedene Einlagen für unterschiedliche Gefäßmaterialien verfügbar

Adapter für Spezialanwendungen
Ein Adapter erlaubt Co-Crystal-Screening mit Einweggefäßen (z. B. 1,5 ml GC-Vials). Adapter: Außenring mit 16 Positionen und Innenring mit 8 Positionen; ermöglicht bis zu 16 Vials pro Außenring und Screening von bis zu 64 Proben gleichzeitig auf der PM 400. Innenringpositionen erlauben Versuche mit unterschiedlichen Energieeinträgen.

Empfohlene Gefäßbefüllungen (Tabelle)
Nennvolumen des Gefäßes | Probenmenge | Max. Zuführgröße | Empfohlene Kugelladung (Stück) Ø5 mm | Ø7 mm | Ø10 mm | Ø15 mm | Ø20 mm | Ø30 mm
12 ml | bis ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | -
25 ml | bis ≤10 ml | <1 mm | 95–100 | 25–30 | 10 | - | - | -
50 ml | 5–20 ml | <3 mm | 200 | 50–70 | 20 | 7 | 3–4 | -
80 ml | 10–35 ml | <4 mm | 250–330 | 70–120 | 30–40 | 12 | 5 | -
125 ml | 15–50 ml | <4 mm | 500 | 110–180 | 50–60 | 18 | 7 | -
250 ml | 25–120 ml | <6 mm | 1100–1200 | 220–350 | 100–120 | 35–45 | 15 | 5
500 ml | 75–220 ml | <10 mm | 2000 | 440–700 | 200–230 | 70 | 25 | 8

Typische Probenmaterialien / Anwendungsbeispiele
Geeignet für die Zerkleinerung von Legierungen, Bentonit, Knochen, Kohlenstofffasern, Katalysatoren, Zellstoff, Zementklinker, Keramik, Holzkohle, Chemikalien, Tonminerale, Kohle, Koks, Kompost, Beton, Elektronikschrott, Fasern, Glas, Gips, Haare, Hydroxylapatit, Eisenerz, Kaolin, Kalkstein, Metalloxide, Minerale, Erze, Farben und Lacke, Papier, Pigmente, pflanzliche Materialien, Polymere, Quarz, Samen, Halbedelsteine, Klärschlamm, Schlacke, Böden, Gewebe, Tabak, Abfallproben, Holz usw.
