Trommelmühle TM 300

ProbenNassvermahlungEdelstahl

Überblick

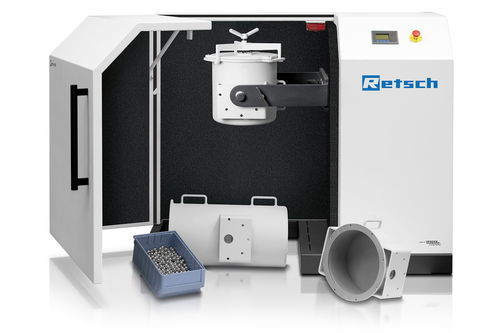

Die Trommelmühle TM 300 bereitet Granulate und Pulver im Trocken- oder Nassbetrieb und kann durch Wechselmodule als Kugelmühle oder Stabmühle ausgeführt werden. Je nach Probenmaterial und Konfiguration sind Endfeinheiten unter 20 µm erreichbar. Die Anlage verfügt über einen Getriebemotor auf robustem Stahlrahmen, Trenngitter und einen entnehmbaren Probensammler. Gabelträger und Schnellverschluss ermöglichen einfachen Zugriff und schnelle Abnahme der Trommelabdeckung. Max. Probenvolumen: 9 l, geeignet für Upscaling und Kilogramm‑Versuche.

Vorteile auf einen Blick

• Verarbeitung von Volumina bis zu 9 l
• Geeignet für Trocken- und Nassmahlung
• Standardtrommeln: 5 l bis 43,4 l
• Variable Drehzahl und reproduzierbare Ergebnisse
• Geeignet für Langzeitmahlungen
• Kugel- und Stabmodule verfügbar
• Ideal für Upscaling in der Mechanochemie
• Einzelschraubdeckel für dichte Abdichtung

Sichere und bequeme Bedienung
Neigemechanismus zur einfachen Entleerung, entnehmbarer Probensammler für komfortable Probenentnahme und schallgedämmte Haube zur Reduktion des Betriebsgeräusches. Not-Aus vorhanden. Überarbeitete Trommeln und Deckel ermöglichen das Sichern des Deckels mit nur einer Schraube für optimale Abdichtung bei Nassmahlung.

Parameter-Einstellung
Prozessparameter werden über ein großes Display eingestellt. Wichtige Einstellungen:

• Drehzahl: 1–80 min⁻¹
• Mahlzeit bis 99:59:59 h:min:s
• Drehrichtungssteuerung (z. B. zur Reduzierung von Verklumpen)
• Programmierbare Intervalle & Pausen für temperaturempfindliche Proben
• Verzögerter Start

Zubehör und Optionen
Standardtrommeln 5 bis 43,4 L. Optionales Trenngitter für Kugeln 10, 20 oder 30 mm. Anschluss für Staubabsaugung verfügbar. Trommeln werden mit Dichtung geliefert für verlustfreie Mahlung und verbesserte Abdichtung bei Nassmahlung.

Trommel-Füllstand und Zerkleinerungsgröße
Empfohlene Zulaufgröße ca. 5 mm; max. akzeptabel 15 mm. Für leicht brechbare oder zur Entagglomeration 20–30 mm möglich. Bei gut verarbeitbaren Proben kann Füllmenge bis 9 l erhöht werden. Einsatz von Edelstahl 1.4404 Trommeln (21,7 / 10 / 5 l) mit Stahlkugeln 1.4404 ermöglicht Nassmahlung und kann das empfohlene Trockenvolumen überschreiten; viele kleine Kugeln erhöhen die Reibung beim Nassmahlen.

Konfigurationstabelle der Mahl­trommeln
Mahl­trommel | Masse der Mahlkugeln | Kugelgröße (mm) | Anzahl Stäbe | Optimales Probenvolumen (l)
5 l | 10 kg | <5 / 10 / 20 / 30 | - | 1–1,5 l
10 l | bis zu 20 kg | <5 / 10 / 20 / 30 | - | 2–2,5 l
21,4 l | 40 kg | <5 / 10 / 20 / 30 | - | 4–5 l
43,4 l | - | - | 8 Stäbe | 9 l

Fünf Trommelpositionen für komfortable Handhabung
Die Trommel kann in fünf Positionen eingestellt und durch eine Schraube gesichert werden (Beladen, Mischen, Mahlen, Entleeren, Vollständiges Entleeren) für einfaches Befüllen, verbessertes Mischen und komfortables Entleeren.

Mechanochemie & Co‑Kristallsynthese (Beispiel)
Die TM 300 ermöglicht mechanochemische Prozesse im Kilogrammbereich. Beispiel: mechanochemische Synthese rac‑Ibuprofen:Nicotinamid Co‑Kristalle — 3,2 kg in 90 Minuten bei 99 % Ausbeute mittels LAG und minimalem Lösungsmittel. Tests zeigen geringe Metallabrieb im Vergleich zu anderen Mühlentypen; Abriebsdaten in der technischen Dokumentation.

Bond‑Index‑Prüfungen und Module
Bond Index‑Prüfungen (BWI und RWI) sind möglich. Sowohl Kugel‑ als auch Stabmodule verfügbar; zur Simulation eines geschlossenen Mahlkreises werden mindestens 15–20 kg Material benötigt.

• Kugel‑Mühlenmodul: BWI bis 100 µm; Vorzerkleinerung <3,35 mm für Erze/Bohrkerne. Beispiel: optimale Kugelanzahl 285, um Zielmasse ~20,125 kg zu erreichen (Verschleiß berücksichtigen).
• Stab‑Mühlenmodul: RWI für Bereich 25 mm bis 2,1 mm; Vorzerkleinerung <12,50 mm für Erze/Bohrkerne.

Typische Probenmaterialien
Geeignet für eine breite Palette: Aktivkohle, Legierungen, Bentonite, Knochen, Kohlenstofffasern, Katalysatoren, Cellulose, Zementklinker, Keramik, Chemikalien, Tonminerale, Kohle, Koks, Kompost, Beton, Elektronikschrott, Fasern, Gips, Glas, Haare, Hydroxylapatit, Kaolin, Kalkstein, Metalloxide, Minerale, Erze, Farben/Lacke, Papier, Pharmazeutika, Pigmente, Pflanzen, Polymere, Quarz, Samen, Halbedelsteine, Klärschlamm, Schlacke, Boden, Gewebe, Tabak, Abfälle, Holz usw.

Funktionales Prinzip
Die Probe (meist vorzerkleinert) wird zusammen mit Mahlkörpern (Kugeln oder Stäben) in die Trommel gegeben und der Rotation um eine horizontale Achse unterzogen. In der Kugelmühle erfolgt Feinmahlung durch Aufprall und Reibung; in der Stabmühle werden gröbere Partikel erzeugt. Die Trommel sitzt in einem drehbaren Gabelträger, angetrieben von einem Motor mit Überlastschutz und variabler Drehzahlregelung. Das Zusammenspiel von Aufprall- und Reibungskräften zwischen Medien und Probe führt zur effektiven Zerkleinerung.

Technische Daten

• Anwendungen: Zerkleinern, Mischen; Bond Index‑Prüfungen
• Anwendungsfelder: Landwirtschaft, Biologie, Chemie, Baustoffe, Elektronik, Umwelt/Recycling, Geologie/Metallurgie, Glas/Keramik, Pharmazie
• Zerkleinerungsmaterial: weich, hart, spröde, faserig — trocken oder nass
• Reduktionsprinzip: Reibung/Schlag
• Zulaufgröße*: <20 mm allgemein; Bond Index: <3,35 mm (Kugel) / <12,50 mm (Stab)
• Endfeinheit*: <20 µm allgemein; Bond Index: <100 µm (Kugel) / 2 100 µm (Stab)
• Chargengröße*: min. 1 l / max. 9 l; Bond Index: min. 15 kg (Kugel) / min. 20 kg (Stab)
• Drehzahl: 1–80 min⁻¹; Bond Index: 70 min⁻¹ (Kugel) / 46 min⁻¹ (Stab)
• Anzahl Mahlstationen: 1
• Material der Mahlwerkzeuge: gehärteter Stahl, Edelstahl
• Trommelgrößen: 5 l / 10 l / 21,7 l / 43,3 l
• Mahlzeitsteuerung: digital
• Antrieb: Asynchronmotor, 3‑phasig mit Frequenzumrichter
• Motorleistung: 0,75 kW
• Elektrische Versorgung: verschiedene Spannungen
• Stromanschluss: 1‑phasig
• Schutzart: IP 41
• Leistungsaufnahme: ~1800 VA
• Abmessungen B x H x T (geschlossen): 1500 x 1200 x 700 mm
• Gewicht netto: ~306 kg
• Normen: CE

*abhängig vom Zuführmaterial und der Konfiguration
