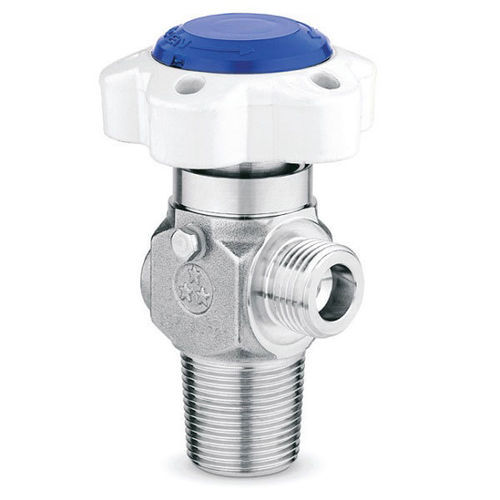

Ventil für Sauerstoffflaschen D306

EdelstahlgrauHochdruck

Beschreibung Das Rotarex Puretec D306 UHP-Zylinderabsperrventil ist für Ultra High Purity stark oxidierende und reaktive Gase ausgelegt. Das gebundene Membrandesign minimiert das gasbenetzte Volumen und bewahrt so die Gasreinheit. Verfügbar mit neuem Offen/Geschlossen-Anzeiger und Option für gepufferte (piped-away) Entlüftungsanschlüsse.

Hauptvorteile

• Gebundenes Membrandesign mit minimalem gasbenetztem Volumen
• Metall-auf-Metall-Dichtung für verbesserte Dichtheit
• Patentierter Betätigungsmechanismus
• Gewindetes Weep-Loch für piped-away Anschluss

Technische Daten

• Gasart: UHP stark oxidierende / reaktive Gase
• Anschlüsse: Gemäß (inter-)nationalen Normen oder Kundenspezifikation
• Betriebsdruck: 150 bar
• Durchfluss: CV = 0,28
• Temperaturbereich: -40 bis +65 °C
• Gehäusewerkstoffe: Edelstahl 1.4435 (AISI 316L); Hastelloy® C22
• Leckrate: 1,10·10^-8 mbar·L/s
• Sitzlochgröße: 3,5 mm
• Kennzeichnung: π (gemäß TPED), 3 Sterne, Ventilnummer, Herstellungsdatum

Werkstoffe und Konformität

• Standardgehäuse in 1.4435 (AISI 316L); Option Hastelloy® C22 für erhöhte Korrosionsbeständigkeit
• Fertigung und Kennzeichnung gemäß relevanten Normen und TPED
• Verfügbare Optionen: Offen/Geschlossen-Anzeiger, kundenspezifische Anschlüsse, piped-away Anschluss für Entlüftung
