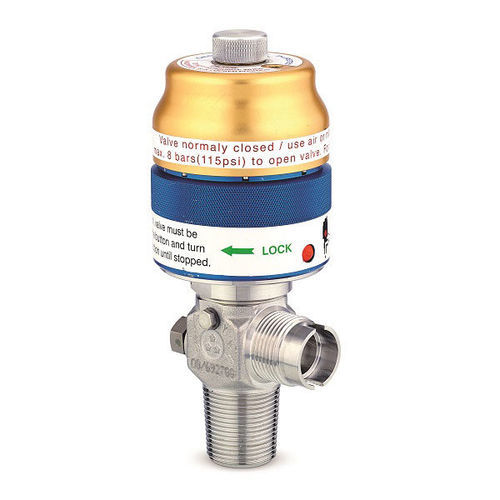

Ventil für Sauerstoffflaschen D356

EdelstahlgrauHochdruck

Beschreibung
Das UHP‑Flaschenventil D356 mit ölpneumatischem Antrieb wurde für Ultra‑High‑Purity stark oxydierende und reaktive Gase entwickelt. Das Design mit verbundenem Membran reduziert das gasbefeuchtete Volumen, und die Metall‑auf‑Metall‑Dichtung vermindert Kontaminationsrisiken. Der ölpneumatische Antrieb in Kombination mit einem hydraulischen Verstärker erhöht die Sitzschließkraft für sichere Abschaltung.

Hauptvorteile

• Verbundenes Membrandesign mit minimalem gasbefeuchteten Volumen
• Metall‑auf‑Metall‑Dichtung
• Patentierter Betriebsmechanismus
• Gewerkertes Entwässerungsloch für Pipe‑away‑Anschluss
• Hohe Schließkraft durch hydraulischen Verstärker

Spezifikationen
Gasart: UHP stark oxydierende/reaktive Gase
Anschlüsse: Nach (inter‑)nationalen Normen oder Kundenspezifikation
Betriebsdruck: 150 bar
Durchfluss: CV = 0.28
Temperaturbereich: -40 bis +65 °C
Gehäusematerialien: Edelstahl 1.4435 (AISI 316L) oder Hastelloy® 2.4602 (UNS N06022)
Leckagerate: 1×10⁻⁸ mbar·L/s
Sitzdüsen‑Durchmesser: 3.5 mm
Kennzeichnung: TPED‑Kennzeichnung, Ventilnummer, Herstellungsdatum, Anschlüsse, 3 Sterne

Technische Daten

• Gasart — UHP stark oxydierende/reaktive Gase
• Anschlüsse — Nach (inter‑)nationalen Normen oder Kundenspezifikation
• Betriebsdruck — 150 bar
• Durchfluss — CV = 0.28
• Temperaturbereich — -40 bis +65 °C
• Gehäusematerialien — Edelstahl 1.4435 (AISI 316L) oder Hastelloy® 2.4602 (UNS N06022)
• Leckagerate — 1×10⁻⁸ mbar·L/s
• Sitzdüsen‑Durchmesser — 3.5 mm
• Kennzeichnung — TPED‑Kennzeichnung, Ventilnummer, Herstellungsdatum, Anschlüsse, 3 Sterne
