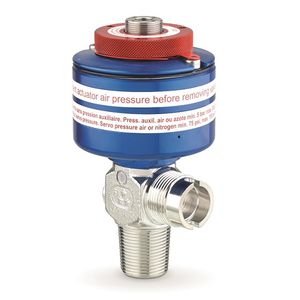

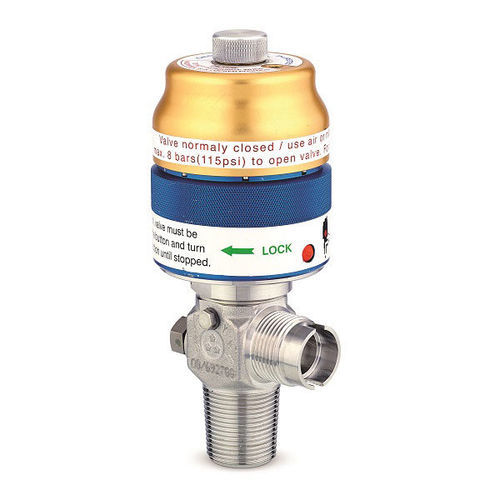

Ventil für Sauerstoffflaschen D389S

EdelstahlgrauHochdruck

Produktbeschreibung
Das UHP-Zylinderventil D389S wurde entwickelt, um die höchste Gasreinheit zu gewährleisten. Die gebundene Membrandichtung und die dichte Membrantechnologie verhindern Partikelbildung in gasberührten Teilen. Das Ventil verwendet einen oleopneumatischen Antrieb zur Erhöhung der Sitzschließkraft bei minimalem gasberührten Volumen, geeignet für reine und hochreine Gase.

Hauptvorteile

• Gebundene Membrankonstruktion mit minimalem gasberührten Volumen
• Kombinierte weiche und metallische Sitzkonstruktion mit geringer Permeationsrate
• Patentierter Betriebsmechanismus
• Gewindetes Entlüftungsloch für Pipe-away Anschluss
• Hydraulischer Verstärker sorgt für starke Schließkraft
• Möglichkeit zum Anschluss eines Leckdetektors

Maßzeichnungen / Visual
Maß- und Produktzeichnungen sind als Referenz verfügbar (illustrative Zeichnung auf der Produktseite).

Technische Daten

• Gasart: Rein & Hochrein
• Anschlüsse: Nach (inter)nationalen Normen oder Kundenvorgaben
• Betriebsdruck: 200 bar
• Durchflusswert: CV = 055
• Temperaturbereich: -40 bis +65 °C
• Gehäusematerialien: Edelstahl 1.4435 (AISI 316L) / Hastelloy® 2.4602 (UNS N06022)
• Sitzlochgröße: 6 mm
• Leckrate: 1.10⁻8 mbar·l/s (wie spezifiziert)
• Kennzeichnung: π0029 (nach TPED), Ventiltypenummer, Fertigungsdatum, Anschlüsse, Sitzmaterial, 3 Sterne
• Optionen: Mechanische und elektronische Positionsanzeiger auf Anfrage verfügbar
