Durchflusssensor SONOFLOW® CO.56 Pro V2.0

der BlasemedizinischUltraschall

Produktübersicht
Die hybriden Sensoren SONOFLOW® CO.56 Pro V2.0 und SONOFLOW® CO.56 kombinieren nicht‑invasive ultraschallbasierte bidirektionale Durchflussmessung und berührungslose Luftblasenerkennung in flüssigkeitsgefüllten medizinischen Schläuchen. Montage als Clamp‑On (freihängend) oder als fester Einbau möglich; integrierte Elektronik und Onboard‑Verarbeitung ermöglichen kompakte Systemintegration.

Produktvorteile

• Kombinierte Durchflussmessung und Luftblasendetektion in einem Gerät
• Messung durch die Schlauchwand ohne Medienkontakt
• Entwickelt für die Integration in medizintechnische Geräte und regulierte Umgebungen
• Integrierte Elektronik, keine externe Steuerplatine erforderlich
• Verfügbare Gehäusegrößen und -materialien zur Anpassung an verschiedene Schlauchtypen

Eigenschaften

• Hybrid‑Sensoren für gängige Durchmesser medizinischer Schläuche

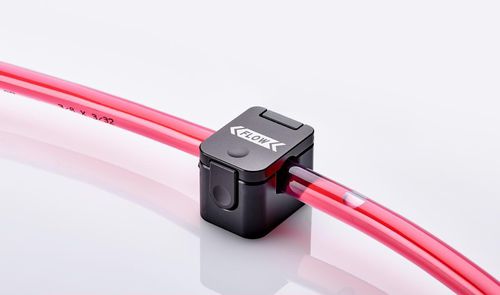

• SONOFLOW® CO.56 Pro V2.0: leichtes, freihängendes Clamp‑On‑Design zur direkten Anbringung am Schlauch
• SONOFLOW® CO.56: kompakte Ausführung für feste Montage am Gerät; mehrere Größenoptionen
• Ausführungen für Schlauchdurchmesser nominal 4 mm bis 16 mm und Standard‑IV‑Maße
• Integrierter Mikroprozessor und Signalauswertung
• Schutzklasse IP67

Elektronik & Schnittstellen

• Onboard‑Elektronikplatine und Mikroprozessor
• RS‑485 Schnittstelle; unterstützt Vernetzung und Steuerung von bis zu 12 Sensoren

Messprinzip

• Bidirektionale Durchflussmessung mittels Ultraschall‑Laufzeitverfahren
• Luftblasendetektion mittels Übertragungs‑/Transmissionsverfahren

Sicherheitskonzept
Technische Sicherheitsmerkmale

• Ausfallsichere Architektur mit zyklischen Selbsttests
• Watchdog zur Absicherung der Ausgänge bei schwerwiegenden Sensorfehlern
• Initialtests beim Einschalten oder nach Software‑Reset

Regulatorische Normen

• Medizinische Sicherheit: IEC 60601-1 (3. Ausgabe)
• Elektromagnetische Verträglichkeit: IEC 60601-1-2 (4. Ausgabe)
• Akustische Emission: IEC 61157
• RoHS‑Konformität: 2011/65/EU

Erweiterte Sicherheitsmerkmale (SONOFLOW® CO.56 Pro V2.0)

• Hohe elektromagnetische Stabilität und Isolation bis 1000 V
• CF‑Klassifikation (cardiac floating) für kardiologische Anwendungen
• Design minimiert Ableitströme zum Schutz von Patient und Anwender
• Keine mechanischen Bauteile zur Vermeidung mechanischer Belastung von Blutzellen
• Minimale akustische Energie für diagnostische Sicherheit

Technische Daten (Zusammenfassung)
SONOFLOW® CO.56 Pro V2.0 | SONOFLOW® CO.56
Messprinzip: Ultraschall | Ultraschall
Funktionen: Kombination aus bidirektionaler Durchflussmessung und berührungsloser Luftblasendetektion
Installation: Freihängend (Pro V2.0) | Einbau/feste Montage (CO.56)
Schläuche: 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32" | nominal 4 mm … 16 mm
Schlauchmaterialien: PVC | CO.56 zusätzlich: Silikon, PTFE, PFA, FEP, TPE, Tygon, PE u. a.
Material Sensor: Aluminium (schwarz für Pro V2.0; rot/grau für CO.56)
Gewicht: ca. 100 g (Pro V2.0); ca. 120–145 g (CO.56) abhängig von Größe
Schnittstellen: RS‑485 (bis zu 12 Sensoren pro Leitung)
Schutzart: IP67

Anwendungsfelder

• Extracorporale Lebenserhaltung (ECLS), ECMO‑ und Herz‑Lungen‑Maschinen
• Herzunterstützungs‑ und Perfusionssysteme
• Organtransport‑ und Konservierungssysteme
• Perfusions‑ und Infusionstherapie‑Geräte
• Roboterassistierte chirurgische Systeme

Technische Spezifikationen

• Modelle: SONOFLOW® CO.56 Pro V2.0 (freihängend) und SONOFLOW® CO.56 (feste Montage)
• Messverfahren: Ultraschall Transit‑Time für Durchfluss; Transmission für Blasenerkennung
• Unterstützte Durchmesser: 1/4"×1/16", 1/4"×3/32", 3/8"×3/32" und nominal 4 mm–16 mm
• Kompatible Materialien: PVC; CO.56 zusätzlich: Silikon, PTFE, PFA, FEP, TPE, Tygon, PE
• Ausstattung: Integrierte Elektronik, RS‑485, IP67
• Normen: IEC 60601-1 (3. Aufl.), IEC 60601-1-2 (4. Aufl.), IEC 61157, RoHS 2011/65/EU
