Gehirn-Gefäßmodell SJ001D-A

GehirnIntrakraniellerArteria femoralis

Produktübersicht

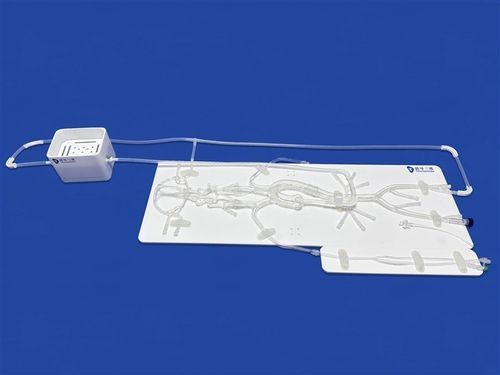

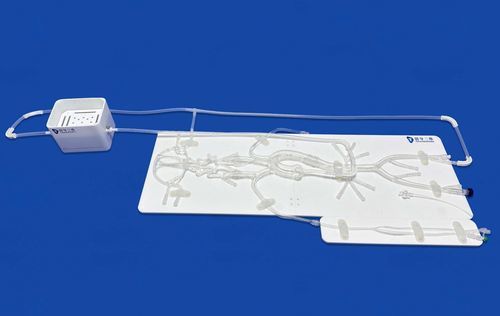

Das neurovaskuläre Simulationsmodell SJ001D-A bildet die Gefäßanatomie vom Oberschenkelarterien‑Einstieg bis zum A2‑Segment der A. cerebri anterior und zum M2‑Segment der A. cerebri media ab. Es enthält den vollständigen Willis‑Kreislauf sowie fünf intrakranielle Aneurysmen in unterschiedlichen Größen. Der Maßstab beträgt 1:1, basierend auf rekonstruierten menschlichen CT‑Daten; das Modell wird 3D‑gedruckt und aus Silikon (shore 40A) gefertigt, um realistische Handhabung zu ermöglichen. Die modulare Bauweise erlaubt das Verbinden/Trennen von intrakraniellen, aortalen und abdominalen Teilen über kundenspezifische Verbinder.

II. Maßzeichnung (Einheit: mm)

• Nr. 1: Hals 4,0 mm; Größe (L×B×H) 6,0 × 6,0 × 7,0 mm
• Nr. 2: Hals 2,4 mm; Größe (L×B×H) 5,0 × 5,0 × 5,4 mm
• Nr. 3: Hals 2,5 mm; Größe (L×B×H) 3,5 × 3,5 × 3,4 mm
• Nr. 4: Hals 3,0 mm; Größe (L×B×H) 5,0 × 5,0 × 5,2 mm
• Nr. 5: Hals 2,6 mm; Größe (L×B×H) 4,0 × 4,0 × 4,7 mm

Anwendungsbereiche

• Simulation von Aneurysma‑Packing/Embolisation und zerebraler Angiographie.
• Entwicklung, Test und Verifikation neurovaskulärer Geräte (Katheter, Stents, Ballons, Führungsdrähte, Mikrokatheter).
• Praktische Ausbildung für endovaskuläre Neuro‑Interventionen, Geräte‑Demonstrationen und Schulungen.
• Quantitative Perfusions‑ und Bildgebungsanalysen (CTA, DSA, MRA, PIV, Doppler‑Sonographie).

Individualisierungsoptionen

• Anzahl, Größe und Lage der intrakraniellen Aneurysmen anpassbar.
• Hinzufügung von Stenosen, arterio‑venösen Fisteln, Embolien oder anderen intrakraniellen Läsionen möglich.
• Bilateral radiale Zugangsoptionen; Läsionen an den Karotiden können ergänzt werden.
• Anpassung des Aortenbogens: Typ I, II, III oder Varianten.
• Integration komplexerer Strukturen im abdominalen Bereich möglich.
• 3D‑Darstellung durch Fixierung des Modells in einer transparenten Acrylbox möglich.
• Maßanfertigung basierend auf Kundendaten (CAD/STL/STP/STEP) möglich.

Zubehör
Optionaler tragbarer Aluminiumkoffer, Sheath‑Tube, blaue Hämostase‑Ventil, simuliertes Thrombusmaterial, tragbarer Wasserbeutel, Spritze u. ä.

Versand & Produktion
Zahlung: T/T. Standard Fertigungszeit: 7–15 Tage. Typische Versandzeit: 7 Tage. Verfügbare Carrier: FedEx, DHL, EMS, UPS, TNT.

Technische Daten

• Modell: SJ001D-A
• Hersteller / Marke: TrandoMed (Ningbo Trando 3D Medical Technology Co., Ltd.)
• Material: Silikon, shore 40A
• Maßstab: 1:1 basierend auf menschlichen CT‑Daten
• Fertigung: 3D‑gedruckte anatomische Replik
• Anatomische Abdeckung: Femoralarterie bis A2 der ACA und M2 der MCA; umfasst den vollständigen Willis‑Kreislauf
• Intrakranielle Aneurysmen: 5 Größen (siehe Maßzeichnung)
• Modularität: Intrakranielle, aortale und abdominale Teile sind mittels kundenspezifischer Verbinder verbindbar/trennbar
• Einsatzbereiche: Tests, Entwicklungs-/Verifikationsarbeiten an Geräten, interventionelles Training, Angiographie‑Simulation, quantitative Perfusionsanalyse
• Individualisierung: Läsionen, Bogentypen und zusätzliche Strukturen werden unterstützt; kundenspezifische Modelle auf Basis von CAD/STL/STP/STEP
• Verpackung & Zubehör: Optionaler Aluminiumkoffer und Simulationszubehör
