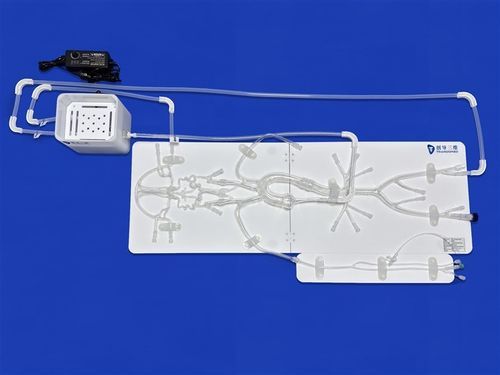

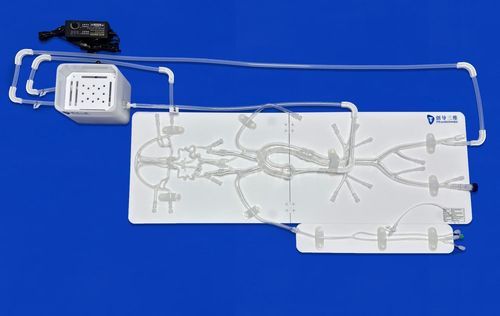

Intrakranieller Gefäßmodell SJ001D-D

Arteria femoralisCirculus arteriosus cerebriArteria carotis interna

Produktbeschreibung
Dieses neurovaskuläre Phantommodell bildet die menschliche Arterienanatomie von der Oberschenkelarterie bis zum A2-Segment der Arteria cerebri anterior und dem M2-Segment der Arteria cerebri media maßstabsgetreu 1:1 ab, rekonstruiert aus CT-Daten. Es enthält einen kompletten Circulus arteriosus Willisii, fünf intrakranielle Aneurysmen mit Angaben zu Hals und Abmessungen sowie beidseitige ICA-Schleifen (zwei 180° und zwei 360°) gemäß FDA-Richtlinien. Der Aortenbogen wird standardmäßig als Typ I geliefert und kann auf Typ II, Typ III oder Varianten angepasst werden.

Maßbild (Einheit: mm)
Gesamt- und Anschluss-Maßzeichnungen sind verfügbar (Tabellen, Bilder und schematische Ansichten auf Anfrage).

ID des neurovaskulären Teils, Aneurysmagrößen und Schleifen an der ICA (FDA-gemäß)

Anwendungsbereiche

• Simulation von Aneurysma-Tamponade und zerebraler Angiographie.
• Entwicklung, Prüfung, Verifizierung und Demonstration endovaskulärer Geräte (Katheter, Stents, Ballons, Führungsdrähte, Mikrokatheter).
• Training für neurointerventionelle Verfahren, klinische Schulung und Produktpräsentationen.
• Quantitative Perfusions- und Strömungsanalyse mittels CTA, DSA, MRA, PIV und Doppler-Sonographie.

Individuelle Anpassungsoptionen

• Anzahl, Größe und Lage intrakranieller Aneurysmen anpassbar.
• Hinzufügung von Stenosen, arteriovenösen Fisteln, Embolien oder anderen intrakraniellen Läsionen möglich.
• Varianten für beidseitige radiale Zugänge; Läsionen können an den Karotiden ergänzt werden.
• Aortenbogen konfigurierbar als Typ II, Typ III oder andere Varianten.
• Komplexere Strukturen im abdominalen Abschnitt integrierbar.
• Option zur Einhausung des Modells in eine transparente Acrylbox für 3D-Darstellung.
• Maßanfertigungen möglich auf Basis von CAD-, STL-, STP-, STEP- oder anderen Kundendaten.

Zubehör
Pagoda-Verbindungen, Ruhr-Verbindungen, Nylonstopfen, Silikonschläuche, Durchgangsverbinder, Eckenschützer, Hämostatikanventil (0–12F), Ruhr-Sheath (0–5F), tragbarer Wasserbeutel, Kunststoffwanne, Aluminiumkoffer mit kundenspezifischen Formen, etc.

Logistik- & Fertigungsinformationen
Modell: SJ001D-D
Material: Silikon Shore 40A
Maßanfertigung: Konstruktionsunterstützung und technische Lösungen verfügbar
Zahlung: T/T
Versandzeit: 5–7 Tage
Fertigungszeit: 5–9 Tage
Versandmethoden: FedEx, DHL, EMS, UPS, TNT

Technische Spezifikationen

• Maßstab: 1:1 anatomischer Maßstab, rekonstruiert aus menschlichen CT-Daten.
• Material: Silikon Shore 40A.
• Anatomische Abdeckung: Femoralarterie bis A2 der ACA und M2 der MCA; kompletter Circulus Willisii.
• Aneurysmen: Fünf intrakranielle Aneurysmen mit angegebenen Halsdurchmessern und Abmessungen (siehe Maßdaten).
• Schleifen: Zwei 180°-Schleifen und zwei 360°-Schleifen pro Seite der ICA (FDA-gemäß).
• Modularität: Intrakranielle, aortale und abdominelle Abschnitte verbindbar/abnehmbar über kundenspezifische Verbinder; austausch- und anpassbare Teile.
• Fertigung: 3D-gedruckt, rekonstruiert und optimiert zur Nachbildung räumlicher Struktur und Innendurchmesser.
• Anwendungsfälle: Geräte-F&E/Tests, Verfahrensschulungen, Angiographie-Simulation, Perfusions-/Strömungsanalyse.
