Intrakranieller Gefäßmodell SJ001D-C

Arteria femoralisCirculus arteriosus WillisiiArteria carotis interna

Produktbeschreibung

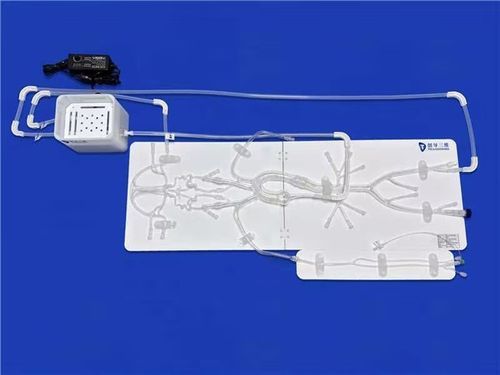

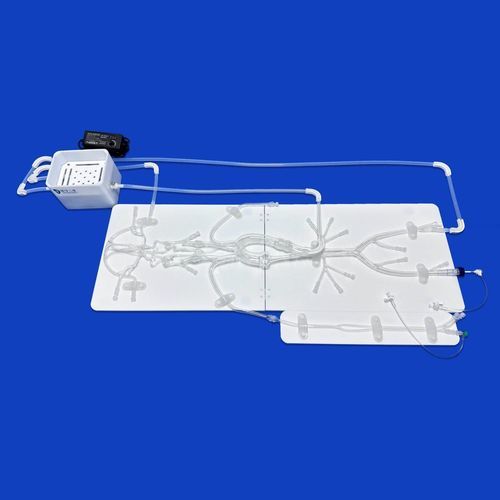

Dieses Modell reicht von der Femoralarterie bis zum A2-Segment der Arteria cerebri anterior und zum M2-Segment der Arteria cerebri media. Es enthält einen vollständigen Willis-Kreis, beidseitige 180°-Schleifen und beidseitige 360°-Schleifen an jeder Seite der ICA (FDA-geführt). Der Aortenbogen ist standardmäßig Typ I und kann auf Anfrage zu Typ II, Typ III oder Varianten angepasst werden. Das Gefäßmodell ist auf einer Acrylplatte montiert. Intrakranielle, aortale und abdominale Abschnitte lassen sich über kundenspezifische Verbinder verbinden und trennen; diese drei Module können nach Bedarf angepasst oder ersetzt werden. Das Modell basiert auf menschlichen CT-Daten und wurde rekonstruiert und optimiert, um die räumliche Struktur und Innenverhältnisse der Gefäße im Maßstab 1:1 nachzubilden. Es wird 3D-gedruckt und mit Silikongefäßen für Tests, Schulungen und Vorführungen hergestellt.

Maßzeichnung (Einheit:mm)
Maß- und Anschlusszeichnungen werden bereitgestellt, die Gesamtabmessungen, Innendurchmesser des Neuroteils und der ICA-Schleifen (FDA-geführt) sowie die IDs anderer Abschnitte zeigen. Bilder veranschaulichen Produktlayout und Anschlussstellen der Verbinder.

Anwendung

• Entwicklung, Prüfung, Verifikation und Demonstration von Geräten wie Kathetern, Stents, Ballons, Führungsdrähten, Mikrokathetern usw.
• Training und Ausbildung für verschiedene neurointerventionelle Eingriffe; Produktmarketing und praktische Schulungen.
• Quantitative Analyse der Blutperfusion mittels CTA, DSA, MRA, OOT, PIV und Doppler-Sonographie.

Individuelle Serviceoptionen

• Anzahl, Größe und Lage intrakranieller Aneurysmen können kundenspezifisch gestaltet werden.
• Stenotische Läsionen, arteriovenöse Fisteln, Embolien oder andere häufige intrakranielle Pathologien können ergänzt werden.
• Radiale Interventionen beidseitig sind darstellbar; Aneurysmen, Stenosen und andere Läsionen können in den Karotisabschnitten hinzugefügt werden.
• Der Aortenbogen kann zu Typ II, Typ III oder anderen Varianten angepasst werden.
• Komplexere Strukturen können im abdominalen Modul integriert werden.
• 3D-Effekt durch Fixierung des Modells in einer trockenen transparenten Acrylbox möglich.
• Kundenspezifische Modelle werden auf Basis bereitgestellter CAD-, STL-, STP-, STEP- oder ähnlicher Daten gefertigt.

Zubehör

• Pagoda-Verbindungen
• Ruhr-Verbindungen
• Nylonstopfen
• Silikonschläuche
• Durchgangsverbinder
• Eckenschützer
• Hämostatische Ventil (0-12F)
• Ruhr-Sheath-Schlauch (0-5F)
• Simulierter Thrombus
• Tragbarer Wasserbeutel
• Kunststoffschale
• Alukoffer mit kundenspezifischen Formen

Eigenschaften / Technische Daten

• Modell: SJ001D-C
• Material: Silikon Shore 40A
• Maßstab: 1:1 (basierend auf menschlichen CT-Daten)
• Herstellung: 3D-gedruckt und in Silikon reproduzierte Gefäße
• Anatomische Ausdehnung: Femoralarterie bis A2 (ACA) und M2 (MCA)
• Enthält vollständigen Willis-Kreis; beidseitige ICA-Schleifen 180° und 360° (FDA-geführt)
• Bogen: Typ I standardmäßig; anpassbar auf Typ II, Typ III oder Varianten
• Modulares Design: intrakranielle, aortale und abdominale Teile verbind- und demontierbar mit kundenspezifischen Verbindern
• Vorgesehene Verwendung: Gerätesteuerung, Training, Demonstration und quantitative Perfusionsanalyse (CTA, DSA, MRA, OOT, PIV, Doppler)
• Anpassbare Läsionen: Aneurysmen, Stenosen, arteriovenöse Fisteln, Embolien und mehr
• Verpackung/Halterungen: auf Acrylplatte montierbar oder in trockener transparenter Acrylbox für 3D-Effekt
• Typische Herstellungszeit: 5-9 Tage
• Typische Versandzeit: 5-7 Tage
• Zahlungsbedingungen: T/T
• Versandmethoden: FedEx, DHL, EMS, UPS, TNT
