Testphantom für Ultraschalluntersuchungen FB-A03

für Tomographiefür Röntgenzweckefür Computertomographie

Übersicht

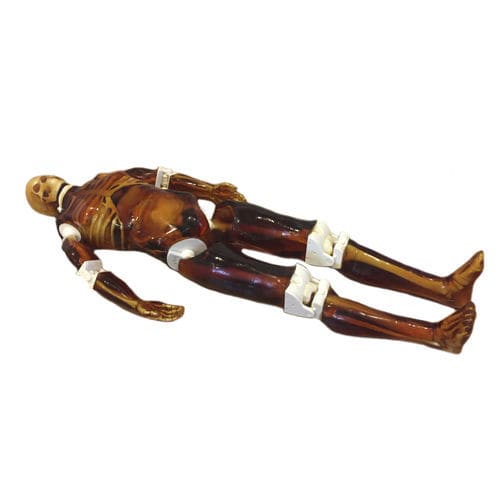

Das Erwachsenen‑Ganzkörper‑Phantom (Modell FB‑A03) ist ein Standard‑Imaging‑Phantom, kompatibel mit Röntgen, CT und Ultraschall (US). Es wurde für Schulungen, Protokolloptimierung und visuelle Bewertung entwickelt und bildet die Anthropometrie eines durchschnittlichen erwachsenen Mannes ab (~70 kg, ~172–175 cm). Die Knochen verfügen über eine realistische dreischichtige Struktur mit einstellbarer innerer Porosität. Simulierte Pathologien und Erscheinungsvarianten sind auf Anfrage verfügbar.

Wichtige Hinweise
HINWEIS: MUSKELSCHICHTEN IN ARM UND BEIN SIND NUR IN DER VARIANTE FB‑A02 ENTHALTEN. Die Standardkonfiguration FB‑A03 enthält KEINE Muskel­schichten in Armen/Beinen. Erscheinungsoptionen: transluzentes Bernstein (Standard) oder hautähnlich. Bestimmte optionale Komponenten (Muskeln, Tumormerkmale, zusätzliche Organe) können projektbezogen geliefert werden.

Anatomie & enthaltene Strukturen

• Vollständiger menschlicher Körper, aufgeteilt in 10 Teile (abnehmbare Kopf‑, Rumpf‑ und Gliedmaßen)
• Gewebe‑imitierende Materialien für realistische Weichteil‑ und Organabbildung

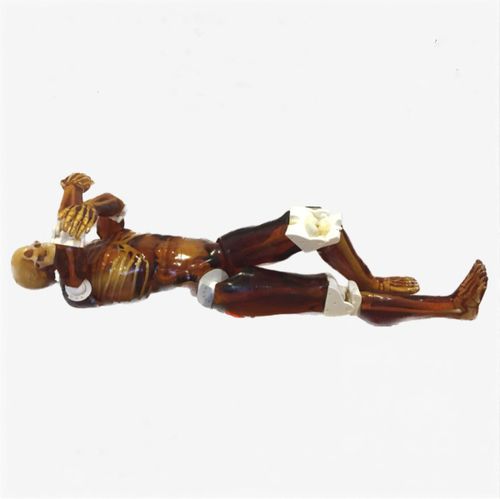

• Drehbare Schultern (360° Rotation, 180° seitlich)
• Bewegliche Hüft‑, Knie‑ und Ellenbogengelenke
• Erwachsenen‑Kopf: Schädel, Gehirn (graue & weiße Substanz), Luftkammern, Stirnhöhle, Ausrichtungsmarkierungen
• Erwachsenen‑Rumpf: Wirbelsäule, Brustkorb, Schlüsselbeine, Luftröhre, Herz, Lungen mit Bronchien und Gefäßkanälen, Zwerchfell, Leber (Bänder & Gallengänge), Gallenblase, Magen, Nieren, Milz, Bauchspeicheldrüse, Darm, Blase, Prostata
• Arme: Humerus, Radius, Ulna, Ellenbogen, Handgelenk, Finger
• Beine: Femur, Tibia, Fibula, Knie, Fuß, Zehen
• Erscheinungsoptionen: transluzentes Bernstein (Standard) oder hautähnlich

Bildgebende Merkmale & Materialeigenschaften
- Knochen: dreischichtige kortikale/trabekuläre Struktur mit einstellbarer innerer Porosität für realistische radiologische Reaktion.
- Weichteile/Organe: urethanbasierte weiche Harzmaterialien mit spezifizierten akustischen und radiologischen Eigenschaften für Ultraschall und CT.
- Synthetische Knochen: patentiertes keramisch verstärktes Epoxid‑Composite zur Nachbildung von Kortikal‑ und Trabekelverhalten.

Gewebeeigenschaften (Zusammenfassung)

• Organe mit Speckles (z. B. Leber, Nieren): Schallgeschwindigkeit 1435 ±10 m/s · Dichte 0,99 g/cm³ · Dämpfung (2,25 MHz) 1,0 ±0,2 dB/cm · Härte 20 Shore OO · T2 ≈70 ms · Speckles: VARIABEL
• Organe ohne Speckles (z. B. Magen, Darm): 1400 ±10 m/s · Dichte 0,99 g/cm³ · Dämpfung 1,0 ±0,2 dB/cm · Härte 20 Shore OO · T2 ≈70 ms · Speckles: NEIN
• Körpergewebe: 1410 ±10 m/s · Dichte 1,00 g/cm³ · Dämpfung 1,2 ±0,2 dB/cm · Härte 30 Shore OO · T2 ≈65 ms · Speckles: NIEDRIG
• Tumormerkmal (optional): 1400 ±10 m/s · Dichte 1,01 g/cm³ · Dämpfung 1,2 ±0,2 dB/cm · Härte 30 Shore OO · T2 ≈65 ms · Speckles: JA
• Kortikaler Knochen: 3000 ±30 m/s · Dichte 2,31 g/cm³ · Dämpfung 6,4 ±0,3 dB/cm
• Trabekulärer Knochen: 2800 ±50 m/s · Dichte 2,03 g/cm³ · Dämpfung 21 ±2 dB/cm
• Gehirngewebe / weiße Substanz: ≈1400 ±10 m/s · Dichte 0,99–1,01 g/cm³ · Dämpfung 1,0–1,3 ±0,2 dB/cm · T2 60–70 ms · Speckles: JA
• Muskulatur (optional): 1400 ±10 m/s · Dichte 1,01 g/cm³ · Dämpfung 1,3 ±0,2 dB/cm · Härte 35 Shore OO · T2 ≈60 ms · Speckles: JA

Thermische Eigenschaften des knochenimitierenden Materials

• Wärmeleitfähigkeit: 0,776 W/m·K
• Volumetrische spezifische Wärmekapazität: 1,040 MJ/m³·K
• Thermische Diffusivität: 0,746 mm²/s
• Thermischer Widerstand: 1,289 m·K/W
• Spezifische Wärme: 0,978 J/g·°C
• Schallgeschwindigkeit: 3070 m/s

HU‑Werte der gewebssimulierenden Materialien (Ø bei 120 kV)

• Körpergewebe: -25
• Gehirngewebe: -25
• Trabekulärer Knochen: 800
• Kortikaler Knochen: 1300
• Aorta / Vena cava: 40
• Trachea: 80 (Gewebe) / -1000 (Luft)
• Lunge: -850
• Leber / Milz / Nieren / Pankreas: ≈110
• Magen (Luft): -850
• Darm: 80 (Gewebe) / -1000 (Luft)

Vorgeschlagene Röntgen/CT‑Einstellungen (Auszug)

• Schädel (AP / LAT): kVp 85 · mAs 20
• Rippen / Thorax (LAT / AP): kVp 75/80 · mAs 8/5
• Halswirbelsäule (LAT): kVp 85 · mAs 56
• Lendenwirbelsäule (AP / LAT): kVp 88/90 · mAs 45/63
• Abdomen (AP): kVp 85 · mAs 25
• Becken (AP): kVp 85 · mAs 25
• Femur (AP / LAT): kVp 80/80 · mAs 16/14
• Knie (AP / LAT): kVp 75/80 · mAs 5,6/8
• Fuß (AP): kVp 58 · mAs 2

Erscheinung & Varianten

• Standard: transluzentes Bernstein
• Optional: hautähnliches Erscheinungsbild
• Optionale Merkmale: Muskelschichten und Tumoroptionen auf Anfrage (Muskelschichten nur in FB‑A02)

Im Lieferumfang

• Erwachsenen‑Ganzkörper‑Phantom (FB‑A03 Standardkonfiguration)
• Bedienungsanleitung und Montagehinweise
• 2‑Jahres‑Garantie (Herstellungsfehler)
• Hartschalen‑Transportkoffer

Anpassung
Individuelle Pathologien (Läsionen, Tumore, Infektionen, Anomalien) und optionale Komponenten (Muskelschichten, Tumorfeatures, zusätzliche Organe) können projektbezogen gefertigt werden.

Technische Spezifikationen

• Modellname: Adult Full Body (Standard‑Imaging‑Phantom)
• SKU: FB‑A03
• Anthropometrie Basis: ≈70 kg (154 lb), ≈69 in (172–175 cm)
• Zusammensetzung: urethanbasierte weiche Harze (Weichteile) und keramisch verstärktes Epoxid‑Composite (synthetische Knochen)
• Teileanzahl: 10 (abnehmbare Kopf‑, Rumpf‑ und Gliedmaßen)
• Gelenke: drehbare Schultern (360°/180°), bewegliche Hüfte/Knied/Ellenbogen
• Erscheinung: transluzentes Bernstein (Standard); hautähnlich optional
• Optionen: Muskelschichten (FB‑A02), Tumorfeatures, einstellbare Knochenporosität
• Produktgewicht: ≈70 kg · Versandgewicht: ≈90 kg (199 lb)
• Verpackungsmaße: 47 × 26 × 18 in (ca.)
• Imaging‑Kompatibilität: Röntgen, CT, Ultraschall (US)
• Garantie: 2 Jahre (Standard)
