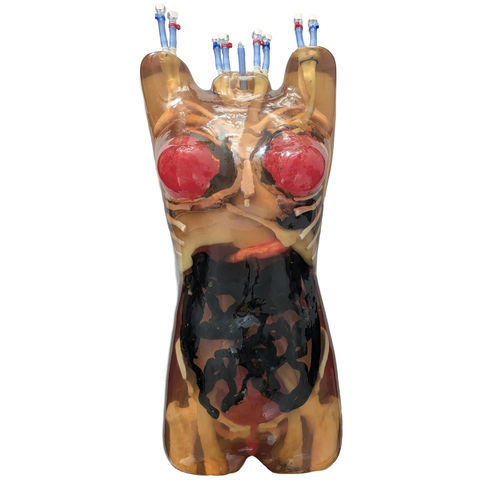

Testphantom für Ultraschalluntersuchungen TO-A07

für Röntgenzweckefür Tomographiefür Computertomographie

Kurzbeschreibung Dieses Phantom wurde anhand eines CT-Datensatzes einer gesunden 35-jährigen Patientin (168 cm groß, BMI auf 22 eingestellt) entwickelt. Das Modell wurde mit fortschrittlicher KI-Software entwickelt, um anatomische Strukturen zu extrahieren, und bietet hohe Präzision und anatomische Genauigkeit. Anatomie

• Komplette Wirbelsäule
• Kompletter Brustkorb
• Schultern und Schlüsselbeine
• Becken
• Teilweise Oberschenkelknochen
• Trachea
• Herz (2 Vorhöfe, 2 Kammern; 4 Klappen; SVC; IVC; Aorta; Anhängsel; flexible Klappenstrukturen; speiseröhre)
• Lunge
• Zwerchfell
• Brüste (Körpergewebe nachahmendes Material, Brustfettgewebe, brustdrüsengewebe)
• Leber
• Gallenblase
• Magen
• Nieren
• Milz
• Pankreas
• Groß- und Dünndarm und Dünndarm
• Blase
• Gebärmutterhals
• Vaginalkanal
• Eierstöcke
• Gebärmutter

Merkmale Das Phantom bietet dynamische kardiale und respiratorische Bewegungen. Es ist multimodal kompatibel (Röntgen, CT, Ultraschall) und kann mit verschiedenen Kontrastmitteln behandelt werden. Hochentwickelte gewebeähnliche Materialien bilden Weichgewebe und Knochen nach und unterstützen so die radiologische Ausbildung, Systementwicklung und Forschung. Merkmale des schlagenden Herzens

• Schlagendes Herzmodell mit zyklischer Bewegung der Herzwände
• Wassergefüllte Kammern mit minimalen Lufteinschlüssen
• Zugang für intravenöse Kathetereinführung
• Einstellbare Pulsatilität: 0-200 BPM
• Einstellbare Pulslänge: 0-750 ms
• Einstellbare Pulsflussleistung: 0-100%
• Zwei Ausgänge von 0-6 L/min (Systole/Diastole)
• Arterieller Druckausgang bis zu 430 mmHg
• Erhältlich in 220 V oder 110 V

Merkmale der beatmungsfähigen Lunge

• Statische Lungen können in dynamische aufblasbare Lungen umgewandelt werden
• Realistische zyklische Atembewegung
• Einstellbare Atemfrequenz: 0-45 Atemzüge pro Minute
• Einstellbares Atemvolumen: 250 ml, 300 ml - 1200 ml (100 ml-Schritte)
• Komplettsystem auf einer sicheren Garolite (G10) Basis installiert

Optionale Anpassungen

• Benutzerdefinierte Hautfunktion (auf Anfrage erhältlich)
• Benutzerdefinierte Fettschichten zur Simulation eines höheren BMI: optionale Zusätze für BMI 28 und BMI 35
• Anpassbarer Durchmesser der hohlen Luftröhre und andere kundenspezifische Modifikationen

Bildgebungskompatibilität und Hinweise Optimiert für Röntgen, CT und Ultraschall; auch im MRT verwendbar, allerdings mit Einschränkungen bei der Realitätsnähe des Magen-Darm-Trakts. Die gezeigten klinischen Bilder und Scans wurden mit angepassten Versionen dieses Phantoms (dynamisches Herz/Lunge und hohler/füllbarer Magen-Darm-Trakt) erstellt. Aufgrund von Materialeigenschaften und Produktionstoleranzen kann es zu kleinen Abweichungen im Erscheinungsbild kommen. In der Bestellung enthalten

• Erwachsener Torso (dynamisch) Phantom
• Herzpumpe
• Lungenpumpe
• Benutzerhandbuch und Montageanleitung
• 2 Jahre Garantie
• Hartschalenkoffer

Technische Eigenschaften (Übersichtstabelle) Gewebetyp | Schallgeschwindigkeit [m/s] | Dichte [g/cm3] | Dämpfung @2,25 MHz [dB/cm] | Härte [Shore OO] | T2 [ms] | Speckles Organe mit Speckles (Leber, Nieren, etc.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | VARIABLE Organe ohne Sprenkel (Magen, Eingeweide usw.) | 1400 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | NEIN Körpergewebe | 1410 ± 10 | 1,00 | 1,2 ± 0,2 | 30 | 65 | NEIN/ NIEDRIG Kortikalknochen | 3000 ± 30 | 2,31 | 6,4 ± 0,3 | N/A | N/A | N/A Trabekelknochen | 2800 ± 50 | 2,03 | 21 ± 2 | N/A | N/A | N/A Thermische Eigenschaften des knochenähnlichen Materials (Zusammenfassung) Wärmeleitfähigkeit: 0,776 W/m-K Volumetrische spezifische Wärmekapazität: 1,040 MJ/m3-K Thermische Diffusionsfähigkeit: 0,746 mm2/s Wärmewiderstand: 1,289 m-K/W Spezifische Wärme: 0,978 J/g-°C Schallgeschwindigkeit: 3070 m/s HU-Werte des gewebeähnlichen Materials (Durchschnitt) Körpergewebe: -25 Trabekel-Knochen: 800 Kortikalknochen: 1300 Aorta: 40 Vena Cava: 40 Luftröhre: 80 (Gewebeanteil), -1000 (luftgefüllter Teil) Lunge: -850 Bauchspeicheldrüse: 110 Zwerchfell: 80 Brustdrüsenfett-Gewebe: -25 Brustdrüsengewebe: 35 Gebärmutterhals: 50 Vaginalkanal: 50 Milz: 110 Nieren: 110 Blase: 35 Rektumwand und Sigmoidkolonwand: 100 Herz: 40 Magen: -850 Dick- und Dünndarm: 80 (Gewebe), -1000 (Luft) Eierstöcke: 50 Gebärmutter: 50 Hinweise Standardmäßig hat das Phantom ein durchscheinendes bernsteinfarbenes Aussehen; Hautmerkmale und benutzerdefinierte Fettschichten sind als optionale Zusätze erhältlich. Geringe Produktionstoleranzen können zu geringfügigen Abweichungen im Aussehen führen.
