Testphantom für Computertomographie FB-P02

für Tomographiefür Röntgenzweckefür Ultraschalluntersuchungen

Kurzbeschreibung

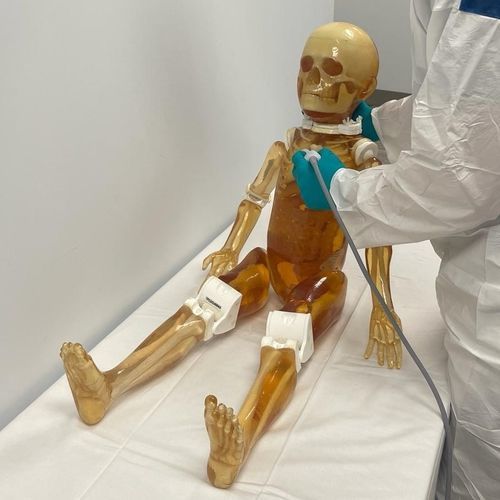

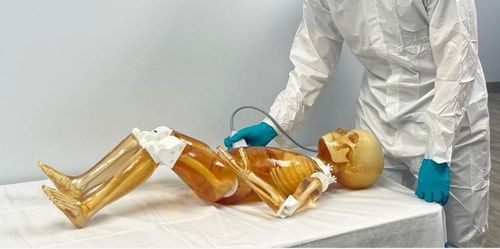

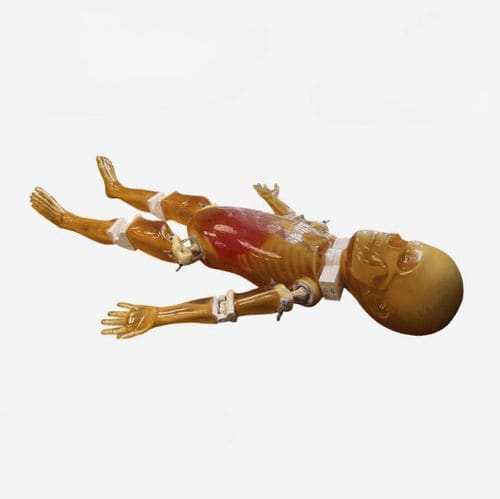

Der pädiatrische Ganzkörper-Phantom ist ein für Röntgen/CT und Ultraschall geeignetes Trainingsmodell, das zum Erlernen von Patientinnen-/Patientenpositionierung verwendet wird. Er basiert auf dem Modell eines 4-jährigen Kindes (40" / 102 cm). Dieser lebensgroße anthropomorphe Phantom besteht aus anatomisch korrekten Organen und Knochen, aufgeteilt in 10 Körperteile, und dient der Ausbildung von Radiologiestudierenden und medizinischem Fachpersonal. Das Phantom wiegt ca. 20 kg (ca. 40 lbs). Das Skelett besteht aus einzeln gegossenen Knochen aus einem patentierten, epoxidbasierten Verbundwerkstoff.

Hauptmerkmale

• Lebensgroßer pädiatrischer Ganzkörper-Phantom (Modell 4 Jahre, 40" / 102 cm)
• Anatomisch korrekte Organe und Knochen, aufgeteilt in 10 Körperteile
• Realistische, patentierte epoxidbasierte Verbundknochen
• Weichteile und Organe aus urethanbasierter weicher Harzmasse
• Schultern drehbar; Positionierung 360° um die Achse und 180° seitlich
• Gelenkige Hüften, Knie und Ellbogen beweglich
• Abnehmbare Kopf-, Rumpf- und Gliedmaßen für modulares Training
• Anpassbar mit verschiedenen Pathologien (Läsion, Tumor, Infektion etc.)
• Standardmäßig transluzente bernsteinfarbene Optik; Hautoberfläche auf Anfrage verfügbar

Anatomie (enthaltene Teile)

• Pädiatrischer Ganzkörper
• Realistisches Körpergewebe
• Drehbare Schultern
• Positionierung 360° um und 180° seitlich
• Bewegliche Hüftgelenke, Knie und Ellbogen
• Abnehmbarer Kopf, Rumpf und Gliedmaßen
• Anpassbare Pathologien (Läsion, Tumor, Infektion etc.)
• Option: transparente oder hautfarbene Ausführung
• Pädiatrischer Kopf: Schädel
• Pädiatrischer Rumpf: Wirbelsäule, Brustkorb, Schultern, Schlüsselbeine, Becken
• Rumpf-Organe: Luftröhre, Herz, Lungen, Zwerchfell, Leber (mit Bändern & Gallenwegen), Gallenblase, Magen, Nieren, Milz, Bauchspeicheldrüse, Dünn- und Dickdarm, Blase, Prostata
• Pädiatrische Arme: Humerus, Ellbogengelenke, Radius, Ulna, Handgelenk, Finger
• Pädiatrische Beine: Femur, Kniegelenke, Tibia, Fibula, Fuß, Zehen

Anwendungen
Training der Patientinnen-/Patientenpositionierung für Röntgen/CT und Ultraschall; visuelle Bewertung zur Bestimmung optimaler Scan-Bedingungen; radiologische Lehre und praktische Übungen an medizinischen Fakultäten und Lehrkrankenhäusern.

Röntgen-Einstellungen (ausgewählte Parameter)
Hinweis: Spalten als Überschriften angegeben; jede Zeile durch einen Zeilenumbruch getrennt.
Anatomie | Projektion | kVp | mAs
Rippen/Brustkorb | AP/PA | 80 | 8
Gesamtansicht/Bauch | AP | 78 | 18
Zervikale Wirbelsäule | Lateral | 80 | 8
Zervikale Wirbelsäule | AP/Schräg | 78 | 6.3
Thorakale Wirbelsäule | AP | 74 | 12.5
Thorakale Wirbelsäule | Lateral | 80 | 20
Lumbale Wirbelsäule | AP | 78 | 8
Lumbale Wirbelsäule | Lateral | 80 | 10
Femur | Proximal AP/Lateral | 76 | 6.3
Tibia/Fibula | AP/Lateral | 68 | 2
Fuß | AP/Oblique | 58 | 1.6
Fuß | Lateral | 60 | 1.6
Humerus | AP | 80 | 6.3
Hand/Handgelenk | PA/Oblique | 60 | 1.8
Schädel | AP | 88 | 16
Schädel | Lateral | 78 | 12.5

Hinweise
Standardmäßig wird das Phantom in transluzenter bernsteinfarbener Ausführung geliefert; die Hautoberfläche ist auf Anfrage erhältlich. Kleine optische Abweichungen können aufgrund von Materialeigenschaften und Produktions-toleranzen auftreten.

Im Lieferumfang

• Pädiatrischer Ganzkörper-Phantom
• Bedienungsanleitung / Montageanleitung
• 2 Jahre Garantie
• Hartes Transportetui

Technische Spezifikationen

• SKU: FB-P02
• Modell: Pediatric Full Body Phantom (4 Jahre, 40" / 102 cm)
• Phantom-Gewicht: ca. 20 kg (40 lbs)
• Phantom-Größe: 40 x 8 x 27 inches
• Versandmaße mit Hartschalenkoffer: 32 x 23 x 13 inches; Versandgewicht ca. 99 lbs
• Garantie: 2 Jahre (Standard)
• Material Weichteile und Organe: urethanbasierte weiche Harzmasse
• Material synthetische Knochen: patentierter, keramisch verstärkter epoxidbasierter Verbund
• Gewebeeigenschaften (ausgewählt): Schallgeschwindigkeit im Körpergewebe 1410 ± 10 m/s, Dichte 1.00 g/cm3, Dämpfung bei 2.25 MHz 1.2 ± 0.2 dB/cm, Härte Shore OO 30; Organe mit Struktur (speckles) Schallgeschwindigkeit 1435 ± 10 m/s, Dichte 0.99 g/cm3, Dämpfung 1.0 ± 0.2 dB/cm
• Thermische Eigenschaften, knochenähnlich (ausgewählt): Wärmeleitfähigkeit 0.776 W/m·K; spezifische volumetrische Wärmekapazität 1.040 MJ/m3·K; thermische Diffusivität 0.746 mm2/s; thermische Widerstandsfähigkeit 1.289 m·K/W; Schallgeschwindigkeit im knochenähnlichen Material ≈3070 m/s
• HU (CT) Durchschnittswerte (ausgewählt): Körpergewebe -25 HU; Hirngewebe -25 HU; Spongiosa ≈800 HU; Kortikalis ≈1300 HU; Leber ≈110 HU; Pankreas ≈110 HU; Aorta/Vena cava ≈40 HU; Lunge ≈ -850 HU (luftgefüllt)
