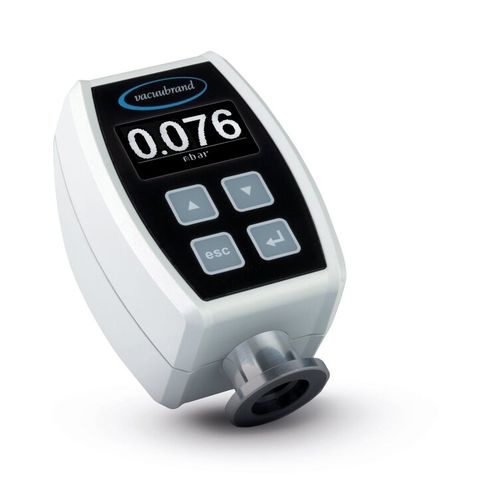

Labor-Vakuummeter VACUU·VIEW extended

digitalTischkompakt

Überblick

• Präzision und Chemikalienbeständigkeit über einen großen Messbereich von Atmosphärendruck bis 1 x 10^-3 mbar; ein Gerät für Grob‑ und Feinvakuum
• Kompaktes Design mit integrierter Sensorik für den einfachen Einsatz im Labor und in Prozessanlagen
• Chemiebeständige Sensorkombination: Keramik‑Membran‑Sensor und keramikummantelter Pirani‑Sensor für hohe Lebensdauer bei aggressiven Medien
• Beleuchtete Anzeige für leichtes Ablesen
• Menügeführtes Display zur einfachen Einstellung von Einheiten und Parametern

Produktbeschreibung
Das Vakuum‑Messgerät VACUU·VIEW extended ist für die Überwachung von Vakuumprozessen im Grob‑ und Feinvakuumbereich ausgelegt. Die Kombination aus Keramik‑Membransensor und keramikummanteltem Pirani‑Sensor liefert zuverlässige Messwerte von Atmosphärendruck bis 1 x 10^-3 mbar. Das Gerät wird betriebsfertig geliefert mit integrierten Sensoren, Schlauchwelle DN 6/10 mm, Steckernetzteil und Anleitung.

Verfügbarkeit
Lieferbar in 1-3 Wochen

Technische Daten und Abbildungen
Obere Messgrenze (mbar/hPa): 1100 mbar
Obere Messgrenze (torr): 825 torr
Untere Messgrenze (mbar/hPa): 1 x 10^-3 mbar
Untere Messgrenze (torr): 1 x 10^-3 torr
Messprinzip: Keramik‑Membransensor + keramikummantelter Pirani‑Sensor
Messgenauigkeit: ±15% des angezeigten Wertes (0.01-5 mbar); ±3 mbar für > 5 mbar
EX‑Zulassung: II 3/- G Ex h IIC T4 Gc X (Internal Atmosphere only)
Temperaturkoeffizient: ±0.2 mbar/hPa / 0.15 torr /K
Vakuumanschluss: Kleinflansch KF DN 16 und Schlauchwelle DN 6/10 mm
Lagertemperatur: -10 °C bis 60 °C
Betriebstemperatur: 10 °C bis 40 °C
Max. Medientemperatur (Dauer): 40 °C
Max. Medientemperatur (kurzzeitig): 80 °C
Gehäusematerial: chemikalienbeständiges Kunststoffgehäuse
Entlüftungsventil: Nein
Schutzart (IEC 60529): IP54
Schutzart (UL50E): Type 5
Gewicht: 0,19 kg
Abmessungen (L x B x H): 50 x 62 x 103 mm
Vakuumsensor: integriert
Kabellänge: 2 m
NRTL Zertifizierung: Ja

Lieferumfang
Vakuum‑Messgerät mit integriertem Vakuumsensor, Schlauchwelle DN 6/10 mm, Steckernetzteil und Anleitung

Charakteristiken / Technische Spezifikationen

• Messbereich: Atmosphärendruck bis 1 x 10^-3 mbar
• Sensorkombination: Keramik‑Membran + keramikummantelter Pirani
• Anzeige: beleuchtet, menügeführt
• Genauigkeit: ±15% (0.01–5 mbar); ±3 mbar (>5 mbar)
• Anschlüsse: KF DN16 und Schlauchwelle DN 6/10 mm
• Temperaturbereiche: Lagerung -10…60 °C; Betrieb 10…40 °C; Medium max. 40 °C (kurzzeitig 80 °C)
• Schutzart: IP54; UL50E Type 5
• Abmessungen & Gewicht: 50 x 62 x 103 mm; 0,19 kg
• Stromversorgung & Kabel: mit Steckernetzteil und 2 m Anschlusskabel
• Zertifizierungen: ATEX und NRTL
