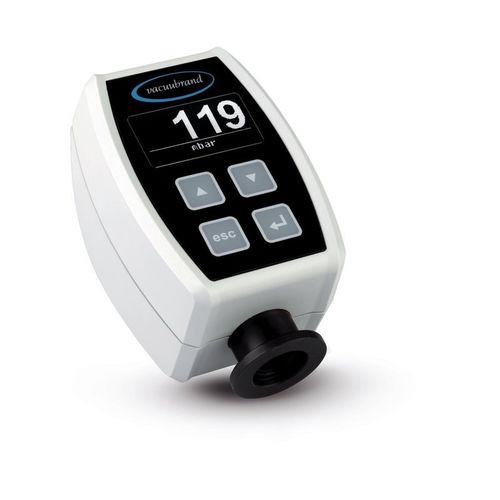

Labor-Vakuummeter VACUU·VIEW1100

digitalkompakt

Überblick

• Präzises Messgerät für Prozesse von Atmosphärendruck bis 0,1 mbar, geeignet für Anwendungen im Grobvakuum
• Kompaktes Gehäuse mit integriertem Keramik-Membransensor für einfache Montage im Labor und Prozessaufbau
• Aluminiumoxid-Membran, kapazitives Messprinzip — gasunabhängige Absolutdruckmessung
• Beleuchtetes, menügeführtes Display zur einfachen Anzeige und Einheitenauswahl

Beschreibung
Das VACUU·VIEW1100 ist für die Überwachung von Grobvakuumprozessen ausgelegt und liefert stabile, gasunabhängige Messwerte durch seinen kapazitiven Keramik-Membransensor. Das chemisch beständige Kunststoffgehäuse und der integrierte Sensor ermöglichen eine schnelle Inbetriebnahme im Labor oder in der Anlage.

Technische Daten
Obere Messgrenze: 1100 mbar (825 torr)
Untere Messgrenze: 0,1 mbar (0,075 torr)
Messprinzip: Keramik-Membran (Aluminiumoxid), kapazitiv, Absolutdruck, gasunabhängig
Messgenauigkeit: < ±1 mbar / ±1 digit (nach Abgleich, konstante Temperatur)
EX-Zulassung: II 3/- G Ex h IIC T4 Gc X (nur interne Atmosphäre)
Temperaturkoeffizient: < 0,07 mbar / 0,05 torr / K
Vakuumanschluss: Kleinflansch KF DN16 und Schlauchstutzen DN6/10 mm
Umgebungstemperatur (Lagerung): -10 °C bis 60 °C
Umgebungstemperatur (Betrieb): 10 °C bis 40 °C
Max. Medientemperatur (Dauer): 40 °C; kurzzeitig: 80 °C
Gehäusematerial: Chemisch beständiger Kunststoff
Schutzart: IP54 (Front), UL50E Type 5
Gewicht: 0,19 kg
Abmessungen (L x B x H): 50 mm x 62 mm x 103 mm
Kabellänge: 2 m
NRTL Zertifizierung: Ja

Lieferumfang
VACUU·VIEW1100 Messgerät mit integriertem Sensor, Schlauchstutzen-Set DN6/10 mm, Steckernetzteil (Länderspezifischer Stecker) und Bedienungsanleitung.

Technische Spezifikationen

• Modell: VACUU·VIEW1100 (SKU: 20683220)
• Messbereich: Atmosphärendruck bis 0,1 mbar (0,075 torr)
• Obere Grenze: 1100 mbar (825 torr)
• Messprinzip: Keramik-Membran (Aluminiumoxid), kapazitiv, absolut
• Messgenauigkeit: < ±1 mbar / ±1 digit (nach Abgleich, konstante Temperatur)
• Anschlüsse: KF DN16 Flansch und Schlauchstutzen DN6/10 mm
• Gehäuse: Chemisch beständiger Kunststoff
• Schutzklasse: IP54 (Front), UL50E Type 5
• Temperaturen: Betrieb 10 °C bis 40 °C; Lagerung -10 °C bis 60 °C
• Max. Medientemperatur: 40 °C Dauer; 80 °C kurzzeitig
• Kabel: 2 m
• Gewicht: 0,19 kg
• Zertifizierungen: ATEX (II 3/- G Ex h IIC T4 Gc X internal atm. only), NRTL
