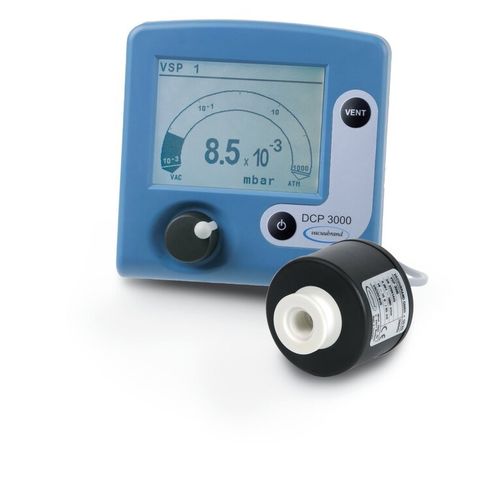

Labor-Vakuummeter DCP 3000 + VSP 3000

digitalTischkompakt

Überblick

• Vakuum-Messgerät zum Anschluss externer Vakuumsensoren für Messungen direkt an der Anlage
• Erweiterbar auf bis zu acht Sensoren: VSK 3000 / VACUU·VIEW (Atmosphäre bis 0,1 mbar) und VSP 3000 / VACUU·VIEW extended (Atmosphäre bis 10^-3 mbar)
• Relativdruckmessung mit Referenzsensoren (VSK 3000) und integrierter Datenlogger-Funktion (bis 32.000 Messpunkte, RS 232C)
• Chemisch beständiger VSP 3000 Sensor (Kunststoff/Keramik) auf Basis Wärmeleitungsprinzip (Pirani)

Produktbeschreibung
Das vollelektronische DCP 3000 ermöglicht Messungen direkt am Einsatzort über ein großes, hinterleuchtetes Display und eine leicht bedienbare Drehknopfsteuerung zur Sensorauswahl. Bis zu acht Vakuumsensoren (Mischung VSK 3000 und VSP 3000) können angeschlossen werden. Das Gerät unterstützt Relativdruckmessung mit Referenzsensor (VSK 3000), druckabhängige Schaltpunkte für externe Ventile und die Datenaufzeichnung von bis zu 32.000 Messpunkten über die RS 232C-Schnittstelle. Der VSP 3000 Sensor arbeitet nach dem Pirani-Prinzip und deckt den Bereich von Atmosphärendruck bis 10^-3 mbar ab. Die Kunststoff- (PBT, PUR) und Keramik-Ausführung erhöht die chemische Beständigkeit und mechanische Robustheit gegenüber herkömmlichen Pirani-Sensoren.

Technische Daten und Abbildungen
Obere Messgrenze: 1000 mbar / 750 torr
Untere Messgrenze: 1 x 10^-3 mbar / 1 x 10^-3 torr
Messprinzip: Wärmeleitung (Pirani), Kunststoff/Keramik-Sensor
Messgenauigkeit: ±15% (0,01–5 mbar)
Vakuumanschlüsse: KF DN16 Kleinflansch und Schlauchstutzen DN 6/10 mm
Betriebstemperatur: 10 °C bis 40 °C; Lagerung: -10 °C bis 60 °C
Medientemperatur: Dauer 40 °C; kurzzeitig 80 °C
Gehäusematerial: chemisch beständiger Kunststoff
Schutzarten: Gehäuse IP20; Front IP42; UL50E Type 1
Gewicht & Abmessungen: 0,44 kg; 144 x 124 x 114 mm (L x B x H)
Sensor: VSP 3000, Sensorkabel 2 m; Anschlusskabel 2 m
Schnittstelle: RS 232C
NRTL-Zertifizierung: Ja

Caractéristiques / spécifications techniques

• Messbereich: Atmosphärendruck bis 1 x 10^-3 mbar
• Messprinzip: Pirani (Wärmeleitung) mit Kunststoff/Keramik-Sensor
• Genauigkeit: ±15% (0,01–5 mbar)
• Erweiterbar auf bis zu 8 Sensoren (Mix VSK 3000 / VSP 3000)
• Datenlogger: bis 32.000 Messpunkte (RS 232C)
• Anschlüsse: KF DN16 und Schlauchstutzen DN 6/10 mm
• Betriebs-/Lagertemperaturen und Mediumgrenzen wie angegeben
• Schutzarten: IP20 / Front IP42; UL Type 1
• Gewicht/Abmessungen und Kabellängen wie aufgeführt
• Lieferumfang: DCP 3000 mit externem VSP 3000 Sensor, Steckernetzteil und Anleitung
