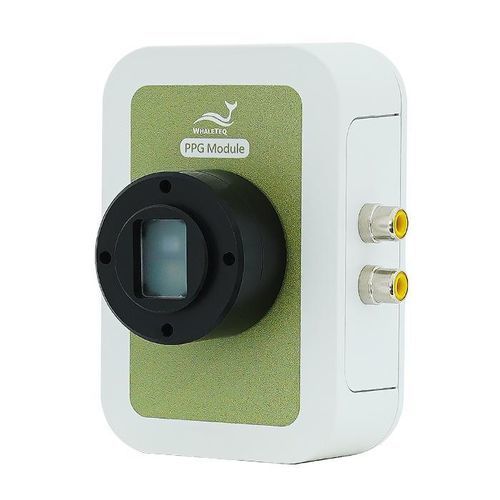

Lichttester PPG-1R-525

IlluminationLichtstärkeLichtstärke

Übersicht Das PPG-1R-525 wird in Verbindung mit der Hauptkonsole AECG100 oder dem SECG 5.0 AIO Multi Vital Sign Simulator als Reflektanz-Herzfrequenz-Leistungstester eingesetzt und ist für die Forschung und Entwicklung bei Herstellern konzipiert. Dieses einkanalige optische Modul gibt analoge Grünlichtsignale aus, um die Herzfrequenzfunktion zu testen. Es ermöglicht Anwendern, die Änderungsrate der Atemsignale im PPG-Signal anzupassen und zusätzliches Rauschen einzustellen. Es eignet sich für die Entwicklung und Verifizierung von reflektierenden PPG-Produkten wie tragbaren Herzfrequenzmessgeräten zur Leistungsprüfung. Wichtigste Funktionen

• Flexible PPG-Wellenform-Einstellungen zur detaillierten Anpassung charakteristischer Punkte.
• EKG-Synchronisationsausgang zum gleichzeitigen Senden von EKG- und PPG-Signalen sowie zur Anpassung der PWTT-Parameter (Pulse Wave Transit Time) zur Überprüfung der Genauigkeit des Blutdruckalgorithmus.
• Wiedergabe von Rohdaten zur Reproduktion klinisch aufgezeichneter oder benutzerdefinierter Wellenformen für wiederholte Verifizierungen.
• Atmungssimulationsfunktion zur Überlagerung von Atembewegungen bei PPG-Wellenformtests.
• Software Development Kit (SDK) zur Ermöglichung automatisierter Tests und zur Entwicklung benutzerdefinierter Testsoftware.

Funktionen

• Grundlegende Wellenformausgabe: umfasst EKG-Wellenform, Sinus-, Dreieck-, Rechteck-, Exponential-, Rechteckimpuls- und Dreieckimpulswellenformen, einstellbare Parameter sowie DC-Offset-Signaltests.
• PPG-Signalerzeugung: Simuliert Sinus-, Dreieck- und analoge PPG-Signale; liefert simulierte Signale von grünem, rotem und infrarotem Licht für die reflektierende PPG-Herzfrequenz- und SpO₂-Messung.
• Einstellbare PWTT (Pulswellenlaufzeit): Gibt gleichzeitig EKG- und PPG-Signale aus; passt die Zeitdifferenz (PTTp, PTTf) zwischen den Signalen an, um die Genauigkeit des Blutdruckalgorithmus zu überprüfen.
• Speichern von Testparametern: Speichert Parameter verschiedener Testpunkte für integrierte Tests, um menschliche Fehler zu reduzieren.
• Wiedergabe von Rohdaten: Spielt Rohdaten-Wellenformen ab und reproduziert klinisch aufgezeichnete oder benutzerdefinierte Wellenformen mit hoher Wiederholbarkeit und Reproduzierbarkeit.
• Einfacher automatisierter Test: Unterstützt automatisierte Tests mithilfe von Software zur Steuerung des Testprozesses sowie die manuelle Bearbeitung von automatischen Testabläufen.

Highlights

• Simulationen, die zeitlich und situativ realistischer sind, durch die Simulation von Atemänderungen und deren Überlagerung mit PPG-Signalen.
• Wiedergabe von Rohdaten mit hoher Wiederholbarkeit und Reproduzierbarkeit zur Nachbildung von Arrhythmien und anderen pathologischen Wellenformen.
• SDK für die flexible Entwicklung automatisierter Testprogramme, wodurch sich wiederholende Arbeitsschritte und menschliche Fehler reduziert werden.

Dokumentation & Tools Für das Produkt und die zugehörigen Hauptkonsolen stehen Datenblätter und Bedienungsanleitungen zur Verfügung. Ein SDK wird bereitgestellt, um die Entwicklung automatisierter Tests zu ermöglichen. Technische Daten / Spezifikationen

• Herzfrequenz: Einstellbereich 10 bis 300 BPM; kleinste Schrittweite 1 BPM; Genauigkeit ±1 BPM.
• LED-DC-Referenzpegelausgang: Einstellbereich 100 bis 3000 mV; kleinste Schrittweite 1 mV.
• LED-AC-Referenzpegelausgang: Einstellbereich 0,75 bis 30 mV; kleinste Schrittweite 0,01 mV.
• Lumen (gemessen in 5 mm Entfernung vom Diffusionsfilm): Einstellbereich 50 bis 925 Lux (Gesamtbereich); Auflösung (1/3000) des Gesamtbereichs; Genauigkeit ±6 %.
• LED-Lichtwellenlänge: 525 nm; Genauigkeit ±10 nm.
• LED-Abtastrate: 50 bis 40 kHz (Normalmodus / Standalone-Modus); 10 kHz (Rohdatenmodus); Genauigkeit ±5 μs.
• PD-Abtastrate: 250 kHz (Einzelkanal); Genauigkeit ±5 μs.
• PD-Ansprechzeit: ansteigend typisch 1 μs (variiert je nach LED-Intensität des Prüflings); abfallend typisch 1 μs (variiert mit der LED-Intensität des Prüflings).
• Zeitdifferenz im PWTT-Modus (PTTp, PTTf): Einstellbereich 0 bis 5999 ms (bei einer Herzfrequenz von 10 BPM; der Bereich verringert sich mit steigender Herzfrequenz); minimale Schrittweite 1 ms; Genauigkeit ±1 ms.
