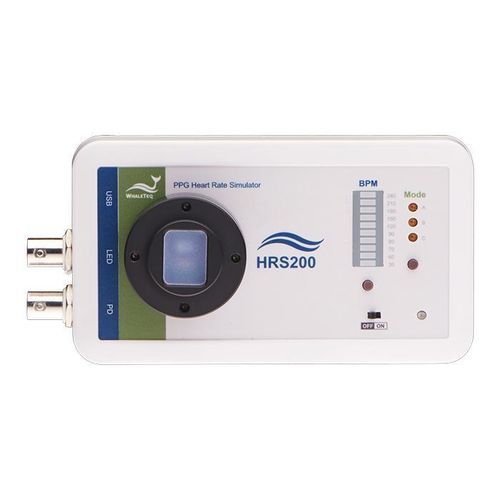

Illuminations-Tester HRS200

LichtstärkeLichtstärkeSignal

Übersicht / Ursprung
Wearables, die PPG (Photoplethysmographie) zur nichtinvasiven Herzfrequenzmessung nutzen, sind zentral für die Gesundheitsüberwachung. Frühe Verifikationsmethoden überprüften lediglich LED/Detektor‑Funktion und konnten keine realistischen PPG‑Signale zur Algorithmusvalidierung erzeugen. Der HRS200 erzeugt grünlicht‑PPG‑Signale mit einstellbaren Parametern (BPM, DC zur Abbildung unterschiedlicher Hautreflexion, AC für arterielle Volumenschwankungen und PI), sodass Ingenieure reproduzierbare Leistungs‑ und Genauigkeitstests an Herzfrequenzfunktionen von Wearables durchführen können. Das Gerät legt zudem elektrische Störsignale (50 Hz / 60 Hz und Weißes Rauschen) über die PPG‑Signale und unterstützt die Wiedergabe von Rohdaten oder klinisch aufgezeichneten PPG‑Wellenformen zur Reproduktion klinischer oder benutzerdefinierter Signale zur vollständigen Signalverarbeitungs‑Verifikation.

Funktionen

• Einstellbare BPM, DC, AC und PI zur präzisen Simulation realer PPG‑Bedingungen für Wearables.
• Erzeugung elektrischer Störungen einschließlich 50 Hz, 60 Hz und einstellbarem Weißrauschen zur Prüfung der Störfestigkeit und Filterwirkung.
• LED‑Helligkeits‑ und Frequenzdetektion: Bereich und maximale Pulsanzahl einstellbar, um LED‑Impulsverhalten und Sensorantwort am Prüfling zu verifizieren.
• Rohdaten‑Wiedergabe: Unterstützung der Wiedergabe von PPG‑Wellenformen sowie klinisch aufgezeichneten/benutzerdefinierten Signalen zur Algorithmusvalidierung.
• Befehlsmodus: automatische Generierung von Testskripten; Sequenzen editierbar und als Befehlsdateien speicherbar zur Reproduzierbarkeit von Testabläufen.
• Enthält 40 klinisch aufgezeichnete PPG‑Wellenformen einschließlich Arrhythmien wie AF, APC, VPC und AV‑Block 1. Grades für realitätsnahe Validierungen.

Highlights

• Leistungsorientierter PPG‑Herzfrequenz‑Simulator für F&E und Verifikation von Herzfrequenzfunktionen in Wearables.
• Wiedergabe klinischer Datenbanken und Benutzersignale zur Bewertung der Interpretationsfähigkeit und Robustheit des Prüflings.
• Stellt ein SDK bereit zur Entwicklung automatisierter Test‑/Steuerprogramme und zur Reduzierung repetitiver Manual‑Setups.
• Unterstützt Fine‑Tune‑Modus, eigenständige Presets und PC‑Software‑Modi mit hoher Auflösung für vielseitige Testabläufe.

Bestellung / Systemzusammenstellung (Kurzfassung)
Modellnr.: HRS200 — Fortschrittlicher PPG‑Herzfrequenz‑Simulator für Healthcare‑Wearables. Unterstützt Fine‑Tune, Rohdatenwiedergabe und Kommandozeilen‑Testmodi. Optionale Zubehörteile: USB‑Isolator. Optionales Software‑Addon: klinisches Wiedergabepaket mit 40 klinisch gespeicherten PPG‑Wellenformen (25 Aufzeichnungen mit Arrhythmien). Optionale Dienstleistungen: Kalibrierung und Garantieverlängerung.

Technische Merkmale / Spezifikationen

• BPM: Unterstützter Bereich 30 ~ 300 BPM (PC‑Software); 30 ~ 240 BPM (Standalone). Genauigkeit: ±1 BPM.
• DC (PC‑Software HRS‑Modus): 1 ~ 20 Stufen. Genauigkeit: N/A.
• DC (PC‑Software Fine Tune‑Modus): 100 mV ~ 2500 mV. Genauigkeit: ±5 mV.
• PI (PC‑Software HRS‑Modus): 0,1 % ~ 20 % (AC/DC, variiert mit DC‑Level). Genauigkeit: N/A.
• AC (PC‑Software Fine Tune‑Modus): 0,75 mV ~ 25 mV (BNC‑Messung, 100× verstärkt). Genauigkeit: N/A.
• Lumen (5 mm von Diffusionsfolie): 50 ~ 800 Lux. Genauigkeit: ±3 % (±10 Lux bei Quelle < 400 Lux).
• Lichtwellenlänge: 525 nm. Genauigkeit: ±10 nm.
• PD‑Abtastrate: <8 ksps (Normalmodus); 30 ksps (High‑Resolution‑Modus). Genauigkeit: ±5 μS.
• S/N‑Verhältnis: >51 dB (mit USB‑Isolator). Genauigkeit: N/A.
• Stromversorgung - USB: USB Type‑B Stecker, DC 5V IN.
• Stromversorgung - Batterie: 3 × AA‑Batterien.
• Abmessungen (L × B × H): 6,12 cm × 13,5 cm × 7,6 cm.
• Betriebstemperatur: 10 °C ~ 40 °C.
• Hinweise: Im Standalone‑Modus sind Herzfrequenzwerte über Presets wählbar (30, 60, 70, 80, 90, 120, 150, 180, 210, 240 BPM) plus 3 benutzerdefinierbare Werte zwischen 30 und 300 BPM. Im High‑Resolution‑Modus „LED Off“ wählen, um die optische Emission zu deaktivieren und die analoge PD‑Beobachtung via BNC am Oszilloskop vorzunehmen.
