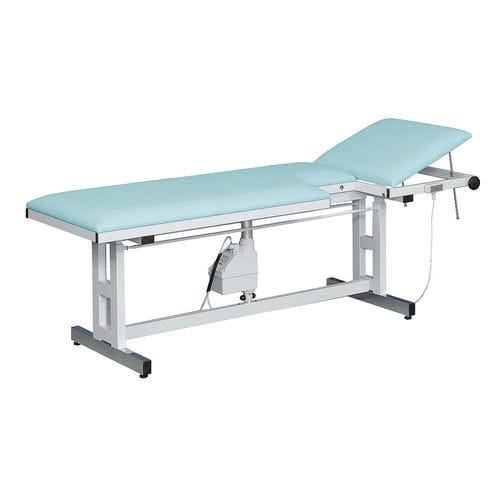

Kardiologie-Untersuchungsliege H-EKA 1065/E

für Ultraschalluntersuchungenfür Echokardiographiefür Erwachsene

Kurzbeschreibung
Echo-Kardiographieliegen von AGA mit elektromotorischer Höhenverstellung. Elektromotorische Ansteuerung per Hand- oder Fußschalter. Liegefläche mit eingebautem Echo-Ausschnitt speziell für Herzuntersuchungen mittels Schallkopf.

Verfügbare Rahmen- und Breitenvarianten

• Lackiert und verchromt
• Breiten: 650 mm und 800 mm

Fahr- / Verstelltechnik und Motor

• Präzisions-Doppelvierkantführungen vermeiden Wipp- und Schwingbewegungen; Höhenverstellung ohne Seitenversatz
• Ruhig laufender, wartungsfreier, spritzwassergeschützter Elektromotor (IPX4). Motorische Anschlusswerte: 230 V, 50/60 Hz, 3,7 A, 850 W, v = 11 mm/s, Schubkraft 10.000 N
• Höhenverstellung 650 – 850 mm (Elektromotor); Belastbarkeit bis 200 kg
• Verstellung über Handschalter (alternativ Fußschalter), Verstellsystem mit Tastensperre

Polster, Rahmen und Ergonomie

• Drei Polstersegmente (Kopfteil, Liegefläche, Polstereinsatz) mit jeweils 64 mm Polsterstärke
• Echo-Ausschnitt in Liegefläche (Größen abhängig von Liegenbreite)
• Kopfteilverstellung stufenlos bis +40°; Arretierung per Klemmgriff (Klemmstangenmechanismus)
• Querholme verchromt und mit Nivellierfüßen; Flachfußkonstruktion besonders robust gegenüber äußeren Einflüssen

Zur Standardausführung gehört

• Einschiebbarer Polstereinsatz zum Schließen des Echo-Ausschnitts
• Nivellierfüße an den verchromten Querholmen

Gestellfarben (Standard)

• Lichtgrau (RAL 7035)
• Weißaluminium (RAL 9006)
• Reinweiß (RAL 9010)

Polsterbezüge

• Kunstlederbezüge mit hoher Reißfestigkeit, Strapazierfähigkeit und Desinfektionsmittelbeständigkeit (verschiedene Kollektionen verfügbar)
• Elektrisch leitfähiger Bezug (schwarz) gegen Aufpreis erhältlich

Zubehör‑Beispiele

• Klappbarer Polstereinsatz (bei 800 mm Breite, nicht nachrüstbar)
• Gesichtsausschnitt und passender Polstereinsatz
• Kopfteilverstellung per Gasdruckfeder (Option), Satz Laufrollen Ø 75 mm oder Ø 125 mm
• Zentralverstellung mit Doppelrollen Ø 125 mm (fahrbar, nicht nachrüstbar)
• Papierrollenhalter (für 650 mm bzw. 800 mm Breite)
• Weitere Zubehörteile: umlaufender Kanten-/Rammschutz, Infusionsständer, Lagerungshilfen, Fahrvorrichtungen auf Laufrollen, Patientengurte, Geräte-Schienen, Schiebegriffe, abnehmbare Seitengitter, Wandabweiserringe

Technische Details (Tabellenangaben)
Liegenbreite 650 mm:
Bestellnummern: H-EKA 1065/E H-EKA 2065/E
Rahmen: Lack / Chrom
Längen Kopfteil / Liegefläche: 1.900 mm · 500 / 1.400 mm
Breite: 650 mm
Höhenverstellung: 650 - 850 mm (Elektromotor)
Polstersegmente: 3-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Echo-Ausschnitt: 315 x 250 mm (L x B)
Belastbarkeit: 200 kg

Liegenbreite 800 mm:
Bestellnummern: H-EKA 1080/E H-EKA 2080/E
Rahmen: Lack / Chrom
Längen Kopfteil / Liegefläche: 1.900 mm · 500 / 1.400 mm
Breite: 800 mm
Höhenverstellung: 650 - 850 mm (Elektromotor)
Polstersegmente: 3-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Echo-Ausschnitt: 405 x 300 mm (L x B)
Belastbarkeit: 200 kg

Produktvarianten / Beispiele kundenspezifischer Ausführungen
Varianten mit unterschiedlichen Rahmenfarben, Polsterfarben, verschiedenen Polsterlängen (z. B. 800 mm Rückenteil mit Echo-Ausschnitt), unterschiedliche Laufrollen (Ø 75 / 125 mm) und zusätzliche Ausstattungsoptionen wie klappbare Polstereinsätze, Kopftieflagenverstellung, Zentralverstellung mit Doppelrollen.

Caractéristiques / spécifications techniques

• Höhenverstellung: 650–850 mm (elektromotorisch)
• Max. Belastbarkeit: 200 kg
• Polsteraufbau: 3 Segmente, Polsterstärke je 64 mm
• Kopfteilverstellung: stufenlos bis +40° (Klemmstangen; optional Gasdruckfeder)
• Echo-Ausschnitt (650 mm Breite): 315 x 250 mm (L x B)
• Echo-Ausschnitt (800 mm Breite): 405 x 300 mm (L x B)
• Motor: 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, v ≈ 11 mm/s, Schubkraft 10.000 N
• Rahmenvarianten Polsterrahmen: lackiert (H-EKA 1065/E, H-EKA 1080/E) oder verchromt (H-EKA 2065/E, H-EKA 2080/E)
