Kardiologie-Untersuchungsliege H-EKA series

für Ultraschalluntersuchungenfür Echokardiographiemanuell

Übersicht

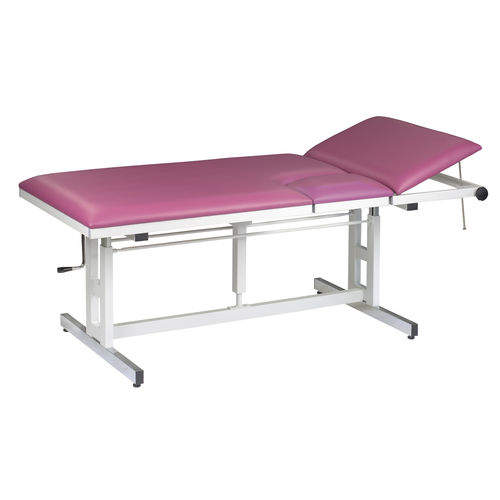

Die H-EKA Echo-Kardiographieliege mit manueller Handkurbelhöhenverstellung ist für Untersuchungen konzipiert, die nur gelegentlich eine Höhenverstellung oder Unabhängigkeit vom Stromnetz erfordern. Die Höhenverstellung erfolgt über eine Handkurbel am Fußende, die unter die Liege eingeschoben werden kann. Die Liegeplatten enthalten Echoausschnitte für den Zugang mit Herzsonden. Rahmen: lackiert oder verchromt; Breiten: 650 mm und 800 mm.

Eigenschaften

• Präzisions-Doppelvierkantführungen verhindern Wipp- und Seitenversatz beim Höheneinstellen.
• Wartungsfreies Getriebe mit Übersetzung i = 10 mm/Umdrehung für ruckfreie Bedienung, zulässig bis 200 kg Belastung.
• Verfügbare Breiten und Bestellnummern:
  • 650 mm — Art.-Nr. H-EKA 1065/H (lackiert) und H-EKA 2065/H (verchromt)
  • 800 mm — Art.-Nr. H-EKA 1080/H (lackiert) und H-EKA 2080/H (verchromt)
• Echo-Ausschnittgrößen je Breite:
  • 650 mm — 315 x 250 mm (L x B)
  • 800 mm — 405 x 300 mm (L x B)
• Gusset-Platten in den Rahmenecken für zusätzliche Stabilität.
• Höhenverstellmechanik und Polsterrahmenprofile aus lackiertem Blankstahl; bestimmte Ausführungen verchromt.
• Dreiteilige Polsterung (Kopfteil, Liegefläche, einschiebbarer Einsatz) mit je 64 mm Dicke.
• Verchromte Querholme der Flachfußkonstruktion mit Nivellierfüßen für erhöhte Beständigkeit gegenüber äußeren Einflüssen.
• Kopfteil stufenlos verstellbar bis +40°, Verriegelung mittels Klemmgriff und Klemmstangenmechanismus.

Standardausführung - enthält

• Einschiebbarer Polstereinsatz zum Schließen des Echo-Ausschnitts.
• Nivellierfüße an den verchromten Querholmen.

Rahmenfarben

• Lichtgrau (RAL 7035)
• Weißaluminium (RAL 9006)
• Reinweiß (RAL 9010)

Polstermaterial
Kunstlederbezüge sind reißfest, langlebig, desinfektionsmittelbeständig und leicht zu reinigen. Standardauswahl umfasst synthetische Leder (z. B. VOWAled Pisa). Elektrisch leitfähige schwarze Bezüge (MEDISTAT) mit Anschluss zur Potentialausgleichsbuchse am Rahmen sind optional erhältlich.

Technische Daten — Liegenbreite 650 mm
Artikelnummer: H-EKA 1065/H / H-EKA 2065/H
Gestell: lackiert (H-EKA 1065/H) / verchromt (H-EKA 2065/H)
Länge (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 650 mm
Höhenverstellung: 650 - 850 mm (Handkurbel)
Polstersegmente: 3-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Echo-Ausschnitt: 315 x 250 mm (L x B)
Belastbarkeit: 200 kg

Technische Daten — Liegenbreite 800 mm
Artikelnummer: H-EKA 1080/H / H-EKA 2080/H
Gestell: lackiert (H-EKA 1080/H) / verchromt (H-EKA 2080/H)
Länge (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 800 mm
Höhenverstellung: 650 - 850 mm (Handkurbel)
Polstersegmente: 3-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Echo-Ausschnitt: 405 x 300 mm (L x B)
Belastbarkeit: 200 kg

Zubehör & Zusatzoptionen (Auszug)

• Klappbarer Polstereinsatz (EKA-AA) — feste Option für 800 mm Liegen (nicht nachrüstbar).
• Gesichtsausschnitt (oval) mit Polstereinsatz zum Verschließen (ca. 205 x 105 mm / 200 x 100 mm).
• Kopfteilverstellung per Gasdruckfeder (Option) für Einhandbedienung (nicht nachrüstbar).
• Satz Laufrollen: LR-75 (Ø 75 mm), LR-125 (Ø 125 mm); Zentralverriegelung LR/Z-125 (Ø 125 mm) mit diagonalen Fußpedalen (nicht nachrüstbar).
• Papierrrollenhalter für 650 mm (P-2065/A) und 800 mm (P-2080/A).
• Weitere Optionen: umlaufender Kantenschutz, Infusionsstangen, Lagerungshilfen, fahrbare Einrichtungen, Patientengurte, Normschienen, Schiebegriffe, abnehmbare/klappbare Seitengitter, Wandabweiser.

Technische Spezifikationen

• Serie / Modell: H-EKA
• Gesamtlänge: 1.900 mm (Kopfteil 500 mm / Liegefläche 1.400 mm)
• Breiten: 650 mm oder 800 mm
• Höhenverstellung: 650 - 850 mm mittels Handkurbel
• Polsteraufbau: 3 Segmente, Polsterstärke 64 mm
• Echo-Ausschnitt: 315 x 250 mm (650 mm) bzw. 405 x 300 mm (800 mm)
• Belastbarkeit: 200 kg
• Kopfteilverstellung: stufenlos bis +40° (Klemmstangen; optional Gasdruckfeder)
• Getriebe: wartungsfreies Getriebe, Übersetzung i = 10 mm/Umdrehung
