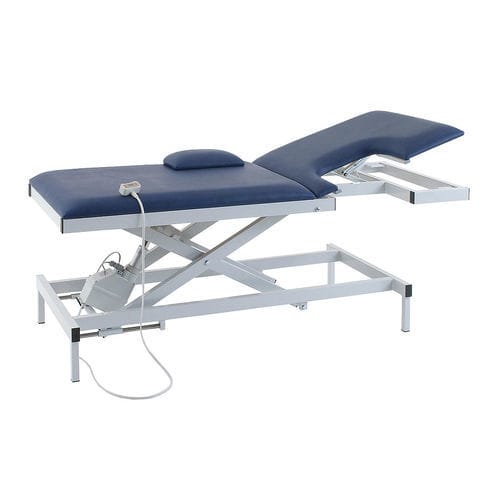

Untersuchungsliege für Echokardiographie H-EKA 1065/E 965

elektrischhöhenverstellbarmit verstellbarer Rückenlehne

Kurzbeschreibung
Elektromotorisch höhenverstellbare Echo-Kardiographieliegen mit extra großem Hub, erreicht durch einen Scherenmechanismus. Ein Echo-Ausschnitt ist im Rückenteil für den Schallkopf integriert. Steuerung per Handschalter (Standard) oder optionalem Fußschalter. Absenkbar bis auf Rollstuhlhöhe; Polsteroberkante ca. 535 mm in der niedrigsten Stellung.

Hauptmerkmale

• Elektromotorische Höhenverstellung mit Tastensperre; Motoranschlusswerte: 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4; Verstellgeschwindigkeit ≈ 11 mm/s; Kraft 10.000 N.
• Verstellbereich: 535 - 965 mm (Hub ca. 430 mm durch Scherenmechanismus).
• Steuerung über Handschalter (Standard) oder Fußschalter (optional, ohne Aufpreis).
• Rahmenoberflächen: lackierter Blankstahl oder verchromter Blankstahl.
• Lieferbare Breiten: 650 mm und 800 mm.
• Stabilität durch Knotenbleche in den Rahmenecken.
• Echo-Ausschnitt im Rückenteil für Schallkopfanwendung; Maße 325 x 260 mm (L x B).
• Polster in drei Segmenten (Rückenpartie, Liegefläche, einschiebbarer Einsatz), jeweils 64 mm dick.
• Kopfteilverstellung +30° in 13 Raststufen.

Technische Details — Breite 650 mm
Artikelnummer: H-EKA 1065/E 965 (lackiert) / H-EKA 2065/E 965 (verchromt)
Rahmen: Lackiert (H-EKA 1065/E 965) / Verchromt (H-EKA 2065/E 965)
Längen (Rückenteil / Liegefläche): 1.900 mm — 800 / 1.100 mm
Breite: 650 mm
Höhenverstellung: 535 - 965 mm (Elektromotor)
Polstersegmente: 3-teilig
Polsterstärke: 64 mm
Rückenteilverstellung: +30° (13 Raststufen)
Echo-Ausschnitt: 325 x 260 mm (L x B)
Belastbarkeit: 200 kg

Technische Details — Breite 800 mm
Artikelnummer: H-EKA 1080/E 965 (lackiert) / H-EKA 2080/E 965 (verchromt)
Rahmen: Lackiert (H-EKA 1080/E 965) / Verchromt (H-EKA 2080/E 965)
Längen (Rückenteil / Liegefläche): 1.900 mm — 800 / 1.100 mm
Breite: 800 mm
Höhenverstellung: 535 - 965 mm (Elektromotor)
Polstersegmente: 3-teilig
Polsterstärke: 64 mm
Rückenteilverstellung: +30° (13 Raststufen)
Echo-Ausschnitt: 325 x 260 mm (L x B)
Belastbarkeit: 200 kg

Standardausstattung

• Einschiebbarer Polstereinsatz zum Schließen des Echo-Ausschnitts.
• Fußbodenschoner (Aufsteckkappen) an den vier Stellfüßen.

Farben & Bezüge

• Gestellfarben: Lichtgrau (RAL 7035), Weißaluminium (RAL 9006), Reinweiß (RAL 9010).
• Kunstlederbezüge: reißfest und desinfektionsmittelbeständig; elektrisch leitfähiger Bezug gegen Aufpreis möglich.

Zubehörbeispiele

• Satz Laufrollen Ø 75 mm (LR-75) oder Ø 125 mm (LR-125).
• Zentralverstellung mit Doppelrollen Ø 125 mm (LR/Z-125).
• Papierrollenhalter für 650 mm (P-2065/A) bzw. 800 mm (P-2080/A).
• Weitere Optionen: umlaufender Kanten-/Rammschutz, Infusionsständer, Lagerungshilfen, Patientengurte, OP-Schienen, Seitengitter, Wandabweiserringe u. a.

Technische Spezifikationen

• Serie: H-EKA (Varianten H-EKA 1065/E 965, H-EKA 2065/E 965, H-EKA 1080/E 965, H-EKA 2080/E 965).
• Hubbereich: ca. 430 mm (535 - 965 mm).
• Motorische Anschlusswerte: 230 V, 50/60 Hz, 3,7 A, 850 W; Schutzart IPX4; Verstellgeschwindigkeit ≈ 11 mm/s; maximale Belastung 200 kg.
• Polsteraufbau: 3 Segmente, jeweils 64 mm Stärke.
• Echo-Ausschnitt: 325 x 260 mm mit einschiebbarem Einsatz.
• Kopfteilverstellung: +30° in 13 Raststufen.
• Rahmenvarianten: lackierter oder verchromter Polsterrahmen; Bodenrahmen und Diagonalen lackiert.
