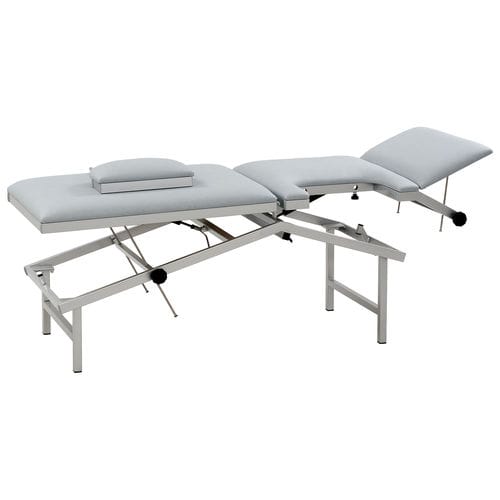

Kardiologie-Untersuchungsliege SO-ZEKA series

für Ultraschalluntersuchungenfür Echokardiographiefür Erwachsene

Beschreibung
Die Sono-Echo-Kardiographieliegen vereinen die Anforderungen hinsichtlich der Patientenlagerungen an die Untersuchungsarten der Sonographie und Echokardiographie in einem Produkt. In der Liegefläche ist ein Ausschnitt speziell für die Herzuntersuchung mittels Schallkopf eingearbeitet. Die Liegen sind mit 4-teiliger Liegefläche und in fester Höhe erhältlich. Mit einstellbarer Dachstellung (Trendelenburg/Anti‑Trendelenburg) lassen sich Wirbelsäule und Nerven sonographisch gut darstellen; die Kopftieflagenverstellung unterstützt Untersuchungen der Halsweichteile, z. B. der Schilddrüse.

Varianten

• Bestell-Nr.: SO-ZEKA 1065. Beide Liegenhälften (Kopf-/Rücken- und Beinteil) sind mittels Gasdruckfedern stufenlos positiv und negativ verstellbar und per Klemmgriff arretierbar. Die benötigten Untersuchungspositionen werden vor dem Patienten eingestellt.
• Bestell-Nr.: SO-ZEKA 1065/E. Kopf-/Rückenteil elektromotorisch stufenlos verstellbar (+20°/-17°). Beinteil per Gasdruckfeder verstellbar. Ansteuerung über Fußschalter (alternativ Handschalter). Verstellsystem mit Tastensperre. Geeignet für Patienten bis 200 kg.
• Bestell-Nr.: SO-ZEKA 1065/EE. Kopf-/Rücken- und Beinteile jeweils elektromotorisch stufenlos verstellbar (+20°/-17°). Ansteuerung über Fußschalter (alternativ Handschalter). Verstellsysteme mit Tastensperre. Geeignet für Patienten bis 200 kg.

Eigenschaften

• Vierteiliges Polstersystem mit einschiebbarem Polstereinsatz für das Schließen des Echo-Ausschnitts (Lieferumfang).
• Separate Ansteuerung der Polstersegmente ermöglicht Dachstellung und waagerechte Polsterstellung (Trendelenburg/Anti‑Trendelenburg).
• Weite Auslage des Bodenrahmens für hohe Standfestigkeit; vier Stellfüße mit Fußbodenschonern (Einschlagkappen).
• Polsterstärke: 64 mm (jeweils drei Polstersegmente 64 mm).
• Liegehöhe bei waagerechter Polsterstellung: 700 mm.
• Kopfteilverstellung stufenlos +40° / -30° (Arretierung über Klemmgriff / Klemmstangenmechanismus).

Technische Details
Bestellnummern: SO-ZEKA 1065 / SO-ZEKA 1065/E / SO-ZEKA 1065/EE
Gestell: Lack
Längen (Kopf- bis Beinteile): 1.900 mm; 350 / 600 / 950 mm
Breite: 650 mm
Höhe: 700 mm
Polstersegmente: 4-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: -30° / +40° (Klemmstangen)
Ausschnitt (L x B): 405 x 300 mm
Kopf-/Rücken- & Beinteilverstellung (SO-ZEKA 1065): -17° / +20° (Gasdruckfeder)
Kopf-/Rücken- & Beinteilverstellung (SO-ZEKA 1065/E): Kopf-/Rückenteil -17° / +20° (Elektromotor), Fußteil -17° / +20° (Gasdruckfeder)
Kopf-/Rücken- & Beinteilverstellung (SO-ZEKA 1065/EE): -17° / +20° (Elektromotor für beide Teile)
Trendelenburgverstellung: 17°
Anti-Trendelenburgverstellung: 17°
Belastbarkeit: 200 kg

Lieferumfang / Standardausführung

• Einschiebbarer Polstereinsatz zum Schließen des Echo-Ausschnitts.
• Fußbodenschoner (Einschlagkappen) an den vier Stellfüßen.

Charakteristiken / Spezifikationen technischer Daten

• Modellreihe: SO-ZEKA 1065 (Varianten: SO-ZEKA 1065, SO-ZEKA 1065/E, SO-ZEKA 1065/EE).
• Polsteraufbau: 4-teilig, Polstersegmentstärke 64 mm.
• Ausschnitt Herzuntersuchung: 405 x 300 mm; einschiebbare Polstereinsatz inklusive.
• Verstellbereiche Kopfteil: -30° / +40° (Klemmstangen); Dachstellung möglich.
• Verstellbereiche Kopf-/Rücken-/Beinteile: -17° / +20° (Gasdruckfeder oder Elektromotor, je nach Variante).
• Motoranschlusswerte (bei elektromotorischer Ausführung): 230 V, 50/60 Hz, 3,7 A, 850 W, Schutzart IPX4, Hubgeschwindigkeit v ≈ 11 mm/s, Kraft 10.000 N (je Motor, bei EE bzw. Angabe pro Motor).
• Trendelenburg / Anti-Trendelenburg ±17°.
• Maximale Belastbarkeit: 200 kg.
