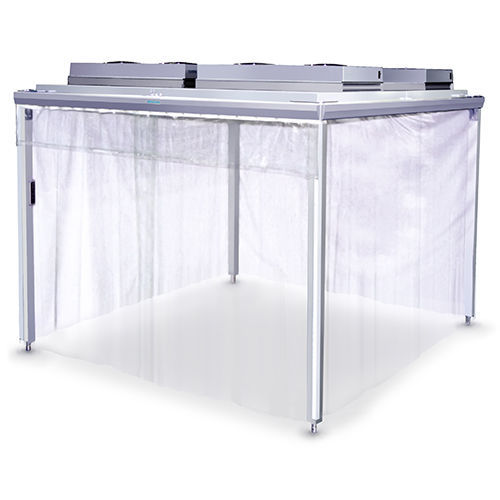

Medizinischer reinraum MCB

mit großen AbmessungenAluminiumstrukturISO Klasse 7

Anwendung
Schafft eine kosteneffiziente Reinraumumgebung, die an den Aufstellort und die Arbeitsprozesse angepasst ist. Die MCB-Baureihe ist eine Reinraumkabine mit Aluminiumrahmen. Aluminium bietet Tragfähigkeit und ansprechende Optik und ermöglicht kurze Lieferzeiten. Die Kabinen können kundenspezifisch gefertigt werden, um den verfügbaren Raum optimal zu nutzen; auch große und Sonderkonstruktionen sind möglich. Die MCB06-Serie kann mit energiesparenden Reinheitseinheiten ausgestattet werden und unterstützt die automatische Luftvolumenregelung entsprechend der geforderten Reinheit.

Wesentliche Produktmerkmale

• Unterstützt eine breite Palette an Reinheitsklassen je nach Einsatz und Umgebung, z. B. ISO5 (Klasse 100), ISO6 (Klasse 1.000), ISO7 (Klasse 10.000)
• Säulen und Träger aus Aluminiumrahmen
• Kurze Lieferzeiten durch Standardisierung und Lagerhaltung der Hauptkomponenten
• Kundenspezifische Fertigung für Breite, Tiefe und Höhe möglich
• Umfeld mit durchsichtiger antistatischer Vinylvorhang (andere Materialien optional)
• Verschiedene Zugangsmöglichkeiten: Vinylvorhang (Wrap-Typ, Schienen-Typ), Aluminiumtüren, Luftduschen usw.

Normen und Spezifikationen
MCB06-262820A5 (volle Laminarströmung)
Modell: MCB06-262820A5 (volle Laminarströmung)
Reinheit: ISO5 (Klasse 100)
Abscheideeffizienz: ≥99,99 % bei 0,3 μm Partikeln
Filterelemente: Hauptfilter: HEPA-Filter
Vorfilter: Saran-Netz verarbeitetes Produkt
Luftvolumen: ca. 120 m³/min
Umlaufrate: ca. 470 mal/Stunde
Beleuchtung: LED ×6
Netzspannung: AC100V 1Φ 50/60Hz
Installierte Leistung: ca. 1100 VA
Gewicht: ca. 350 kg
Konstruktion: Filtereinheit: SUS430 BA Platte
Umfeld: antistatische Vinylvorhang
Rahmen: extrudiertes Aluminium, eloxierte Oberfläche

MCB06-303020D5 (diffuse Laminarströmung)
Modell: MCB06-303020D5 (diffuse Laminarströmung)
Reinheit: ISO5 (Klasse 100)
Abscheideeffizienz: ≥99,99 % bei 0,3 μm Partikeln
Filterelemente: Hauptfilter: HEPA-Filter
Vorfilter: Saran-Netz verarbeitetes Produkt
Luftvolumen: ca. 88 m³/min
Umlaufrate: ca. 293 mal/Stunde
Beleuchtung: LED ×4
Netzspannung: AC100V 1Φ 50/60Hz
Installierte Leistung: ca. 1200 VA
Gewicht: ca. 420 kg
Konstruktion: Filtereinheit: SUS430 BA Platte
Umfeld: antistatische Vinylvorhang
Rahmen: extrudiertes Aluminium, eloxierte Oberfläche
Decke: Aluminium-Designplatte
Perforation: Stahlblech mit Einbrennlackierung

MCB06-303020T6 (turbulente Strömung)
Modell: MCB06-303020T6 (turbulente Strömung)
Reinheit: ISO6 (Klasse 1.000)
Abscheideeffizienz: ≥99,99 % bei 0,3 μm Partikeln
Filterelemente: Hauptfilter: HEPA-Filter
Vorfilter: Saran-Netz verarbeitetes Produkt
Luftvolumen: ca. 25 m³/min
Umlaufrate: ca. 83 mal/Stunde
Beleuchtung: LED ×6
Netzspannung: AC100V 1Φ 50/60Hz
Installierte Leistung: ca. 450 VA
Gewicht: ca. 260 kg
Konstruktion: Filtereinheit: SUS430 BA Platte
Rahmen: extrudiertes Aluminium, eloxierte Oberfläche
Decke: Aluminium-Designplatte
Umfeld: antistatische Vinylvorhang

MCB06-303020T7 (turbulente Strömung)
Modell: MCB06-303020T7 (turbulente Strömung)
Reinheit: ISO7 (Klasse 10.000)
Abscheideeffizienz: ≥99,99 % bei 0,3 μm Partikeln
Filterelemente: Hauptfilter: HEPA-Filter
Vorfilter: Saran-Netz verarbeitetes Produkt
Luftvolumen: ca. 15 m³/min
Umlaufrate: ca. 50 mal/Stunde
Beleuchtung: LED ×4
Netzspannung: AC100V 1Φ 50/60Hz
Installierte Leistung: ca. 250 VA
Gewicht: ca. 260 kg
Konstruktion: Filtereinheit: SUS430 BA Platte
Rahmen: extrudiertes Aluminium, eloxierte Oberfläche
Decke: Aluminium-Designplatte
Umfeld: antistatische Vinylvorhang

Zusammenfassung der technischen Merkmale

• Unterstützte Reinheitsklassen: ISO5 (Klasse 100) bis ISO7 (Klasse 10.000) je nach Modell
• Abscheideeffizienz: ≥99,99 % bei 0,3 μm Partikeln (alle Modelle)
• Filterelemente: Haupt = HEPA, Vorfilter = Saran-Netz verarbeitetes Produkt
• Luftvolumenbereich: ca. 15–120 m³/min je nach Modell
• Umlaufrate: ca. 50–470 mal/Stunde je nach Modell
• Beleuchtung: LED (4 oder 6 Einheiten je nach Modell)
• Netzversorgung: AC100V 1Φ 50/60Hz
• Installierte Leistung: ca. 250–1200 VA je nach Modell
• Konstruktionsmaterialien: Filtereinheit = SUS430 BA Platte; Rahmen = extrudiertes eloxiertes Aluminium; Umfeld = antistatische Vinylvorhang
• Gestaltungsoptionen: kundenspezifische Abmessungen (Breite, Tiefe, Höhe), große und Sonderkonstruktionen möglich
• Zugangsmöglichkeiten: Vinylvorhänge (Wrap-Typ/Schienen-Typ), Aluminiumtüren, Luftduschen etc.
