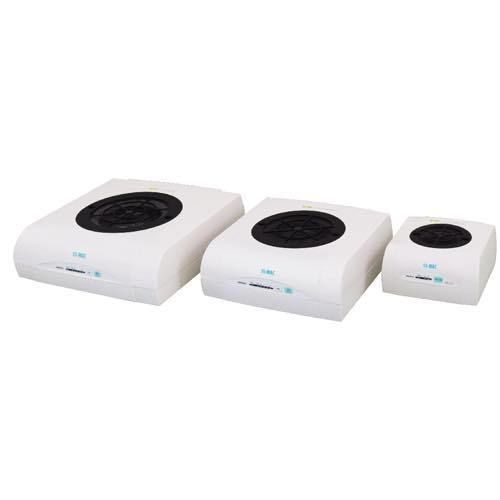

HEPA-Filtereinheit SS-MAC

Luftfür ReinraumABS

Produktanwendung
Kompakte, vielseitig einsetzbare Reinraumeinheit als FFU (Fan Filter Unit). Für eine Vielzahl von Anwendungen geeignet: Strom anschließen und gereinigte Luft steht zur Verfügung. Das Gehäuse besteht aus antistatischem Kunststoff, um Schmutz- und Staubanhaftung zu reduzieren. Leicht, einfach zu montieren und zu warten, mit ansprechendem Design.

Was ist eine FFU?
Eine FFU (Fan Filter Unit) vereint einen hocheffizienten HEPA-Filter und ein Gebläse in einem Modul für gereinigte Luft. FFUs werden zur Sicherstellung der Reinheit in Reinräumen, Reinstkabinen und in der Halbleiterfertigung eingesetzt. Die Montage erfolgt je nach Bedingungen bodenstehend, wandseitig oder deckenabgehängt. Unsere kompakten Leichtbau-FFUs (SS-MAC, EC-MAC usw.) werden in modernen Reinräumen häufig verwendet.

Wesentliche Produktpunkte

• Gehäuse aus antistatischer Harz.
• DC-Brushless-Motor zur Reduzierung des Stromverbrauchs.
• Serien mit Nennluftströmen: 1, 3, 5, 10 m³/min.
• Luftstrom über Schalter einstellbar (außer MAC-103).
• Stromversorgung: AC 100–240V oder DC 24V (MAC-103 nur AC 100V).
• LED-Betriebsanzeige auf der Austrittsseite (außer MAC-103).
• Optional: ULPA-Filterausführung für höhere Reinheit.
• RoHS-konform.

Spezifikationen (MAC-15)
Typ: MAC-15
Abscheideeffizienz: ≥99,99 % bei 0,3 μm
Filterelemente: Hauptfilter: HEPA-Filter / Vorfilter: saran-net bearbeitetes Material
Behandelte Luftmenge (m³/min): 2-stufig (1.0 / 0.5)
Austrittsluftgeschwindigkeit (m/s): 2-stufig (0.48 / 0.24)
Stromversorgung: AC 100–240V 1φ 50/60Hz oder DC 24V
Leistungsaufnahme (W): 2-stufig (13 / 6)
Geräusch (dBA): 2-stufig (52 / 43)
Gewicht: ca. 2,5 kg
Konstruktion: antistatisches ABS-Harz
Zubehör: Montage-Dichtung ×1, Befestigungsschrauben ×4

Spezifikationen (MAC-35)
Typ: MAC-35
Abscheideeffizienz: ≥99,99 % bei 0,3 μm
Filterelemente: Hauptfilter: HEPA-Filter / Vorfilter: saran-net bearbeitetes Material
Behandelte Luftmenge (m³/min): 5-stufig (3.4 / 3.0 / 2.5 / 2.0 / 1.0)
Austrittsluftgeschwindigkeit (m/s): 5-stufig (0.52 / 0.46 / 0.38 / 0.31 / 0.15)
Stromversorgung: AC 100–240V 1φ 50/60Hz oder DC 24V
Leistungsaufnahme (W): 5-stufig (41 / 32 / 26 / 20 / 10)
Geräusch (dBA): 5-stufig (57 / 55 / 52 / 49 / 38)
Gewicht: ca. 6,5 kg
Konstruktion: antistatisches ABS-Harz
Zubehör: Montage-Dichtung ×1, Befestigungsschrauben ×4

Spezifikationen (MAC-55)
Typ: MAC-55
Abscheideeffizienz: ≥99,99 % bei 0,3 μm
Filterelemente: Hauptfilter: HEPA-Filter / Vorfilter: saran-net bearbeitetes Material
Behandelte Luftmenge (m³/min): 5-stufig (5.3 / 4.5 / 3.3 / 2.2 / 1.1)
Austrittsluftgeschwindigkeit (m/s): 5-stufig (0.46 / 0.39 / 0.29 / 0.19 / 0.10)
Stromversorgung: AC 100–240V 1φ 50/60Hz oder DC 24V
Leistungsaufnahme (W): 5-stufig (48 / 35 / 23 / 15 / 8)
Geräusch (dBA): 5-stufig (55 / 52 / 47 / 41 / 33)
Gewicht: ca. 10 kg
Konstruktion: antistatisches ABS-Harz
Zubehör: Montage-Dichtung ×1, Befestigungsschrauben ×4

Maße (siehe zugehörige Abbildungen)
Für jedes Modell sind Maß- und Umrisszeichnungen vorhanden (siehe Bilder).

Merkmale / Spezifikationen (Zusammenfassung)

• Modell: SS-MAC-Serie — kompakte, multifunktionale FFU.
• Gehäusematerial: antistatisches ABS-Harz.
• Filter: Haupt-HEPA-Filter und Vorfilter (saran-net verarbeitet).
• Abscheideeffizienz: ≥99,99 % bei 0,3 μm.
• Luftstufen: 2–5 Stufen je nach Modell.
• Stromversorgung: AC 100–240V oder DC 24V (einige Varianten nur AC 100V).
• Antrieb: DC-Brushless-Motor zur Reduzierung des Verbrauchs.
• Anzeige: LED-Betriebsanzeige an der Austrittsfläche (modellabhängig).
• Optionen: ULPA-Filterausführung verfügbar für höhere Reinheitsanforderungen.
• Zubehör: Montage-Dichtung ×1, Befestigungsschrauben ×4 (modellübergreifend).
