Elektronischer Kartonierer AD Series

servogesteuertVakuumWraparound

Übersicht
Die AD Series ist eine Wraparound-Cartoning-Maschine für Brühwürfel, die von einer vorgelagerten Dosieranlage zugeführt werden. Sie bildet Kartons aus Flachzuschnitten (flat blanks) mit eingestellten Endklappen und mit Heißkleber verklebter Längsnaht. Die Serie verarbeitet Kapazitäten von 2 bis 48 Würfeln und bietet eine kompakte Bauform sowie eine voll elektronische/servoelektrische Bewegungssteuerung zur Optimierung von Formatwechseln und Produktionskonstanz.

Hauptvarianten

• AD8 — optimiert für die FD8-Dosieranlage; bis zu 400 Kartons/min; komplette Servomotor-Architektur für schnelle Umrüstungen.
• AD8/V — höhergeschwindigkeits-Version für FD12; bis zu 600 Kartons/min; gesteigerte Leistung und optionales TPM-orientiertes Design (beleuchtete Sichtfenster, transparente verriegelbare Schutzhauben).

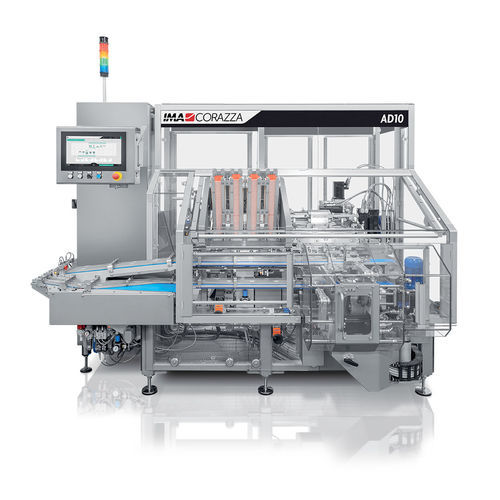

• AD10 — ausgelegt für Integration mit FD10; bis zu 500 Kartons/min; kompakte Lösung mit integriertem Schaltschrank, flexibler Kartonverwaltung, integrierter Ableinheit und einspuriger Ausführung; optional automatischer Flat‑Blank-Lader.

Maschinen-Highlights

• Hochgeschwindigkeits-Wraparound-Formung aus Flat‑Blanks mit eingestellten Endklappen und Heißklebenaht.
• Breiter Kartonbereich: unterstützt Formate von 2 bis 48 Würfeln mit konstanter Formgenauigkeit.
• Kompakte Bauweise und einfacher Zugriff für Bedienung, Reinigung und Wartung; farbcodierte Formatteile zur Vereinfachung von Umrüstungen.
• Optimierte Hochgeschwindigkeitsleistung in den Varianten (bis zu 600 Kartons/min bei AD8/V).

Technische Daten (Tabellenansicht)

• Modelle: AD8 | AD8/V | AD10.
• Produktionsleistung: AD8 — bis zu 400 Kartons/min; AD8/V — bis zu 600 Kartons/min; AD10 — bis zu 500 Kartons/min.
• Stromversorgung: 3P x 400 V – 50 Hz – 7 A (AD8); 9 A (AD8/V und AD10).
• Druckluftverbrauch: AD8 220 Nl/min; AD8/V 300 Nl/min; AD10 240 Nl/min (min. Betriebsdruck 6 bar).
• Vakuum: 10 m3/h (Betriebsvakuum 600 ± 50 mm Hg).
• Gewicht (ca.): AD8 / AD8V ~3.500 kg; AD10 ~2.000 kg.
• Unterstützte Kartonabmessungen (mm): A = 30–97; B = 49–189; C = 11–45.
• Bahnen: 1–4. Lagen: 1–3.

Typische Linien‑ & Layoutmerkmale
Ausgelegt zur Integration mit FD‑Dosiermaschinen und optionaler on‑board Flachblank‑Zuführung. Die AD10 kombiniert mit FD10 minimiert die Stellfläche und vereinfacht das Layout: einspurige Ausführung, integrierter Ausschuss und reduzierte Kennzeichnungs/Merging‑Komplexität.

Technische Spezifikationen

• Geeignetes Produkt: Brühwürfel (Zuführung durch vorgelagerte Dosieranlage).
• Kartonart: Wraparound‑Kartons aus Flat‑Blanks mit eingestellten Endklappen und Heißklebenaht.
• Kartonkapazitätsumfang: 2–48 Würfel.
• Bewegung & Steuerung: voll servomotorische/elektronische Bewegungssteuerung für schnelle, präzise Formatwechsel.
• Integration: optimiert für FD‑Dosiermaschinen (FD8, FD10, FD12) sowie nachgeschaltete Handhabung; Optionen für automatische Blankzuführung und TPM‑orientierte Schutzabdeckungen.
