Automatischer Kartonierer FCW600

vollautomatischkontinuierlichhorizontal

Übersicht Die FCW Series umfasst horizontale Kartoniermaschinen für Flachzuschnitte, ausgelegt für das Kartonieren von Süßwaren, Schokolade und Körperpflegeprodukten. Die Maschinen verfügen über eine modulare Bauweise mit großvolumigen Flachblatt-Magazinen und anpassbarer Produktzuführung, wodurch Einzel- oder Mehrfachzuführungen sowie die Integration mit vorgelagerten Anlagen möglich sind.

Hauptmerkmale

• Horizontales Kartonieren aus Flachzuschnitten, geeignet für mehrere Kartonstile (Sleeves, Wallets, Boxen).
• Hygienisches Design mit voller Zugänglichkeit und Sichtbarkeit für Wartung und Reinigung.
• Magazinkapazitäten für Flachblätter reduzieren die Nachfüllfrequenz.
• Modulare Plattform unterstützt Einzel- und Mehrfachzuführungen sowie optionale Klebstoffapplikation und Markier-/Kameraeinheiten.
• Einstellbare Produktführungen zur Verarbeitung unterschiedlicher Produktgeometrien und -formate.

Maschinen-Highlights (Kurzfassung)

• Dauerhafter horizontaler Kartonierablauf aus Flachblättern.
• Zugänglicher, hygienischer Maschinenrahmen für regulierte Produktionsumgebungen.
• Erhöhte Magazin-Kapazität im Vergleich zu Standard vorgeklebtetn Kartonmagazinen.
• Breite Kompatibilität mit Karton- und Wallet-Stilen.
• Modulare Zuführoptionen für kundenspezifische Schnittstellen zu vorgelagerten Maschinen.

Anwendungen Geeignet für Süßwaren, Schokoriegel, Kaugummiplatten und verschiedene Körperpflegeartikel. Spezielle Ausführungen sind für kleine Pralinen, Riegel und unterschiedliche Wallet-Formate optimiert.

Versionen und Hinweise

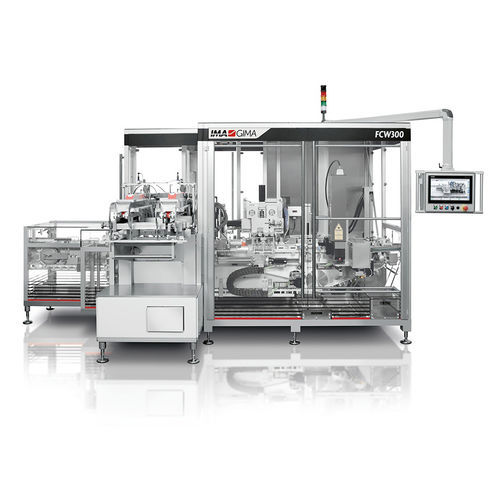

• FCW300 — Vollautomatische horizontale Kartoniermaschine aus Flachblättern für verschiedene Karton- und Wallet-Formate. Die Produktzufuhr kann kundenspezifisch ausgeführt werden; optionale Klebstoffapplikatoren und Markier-/Kamerasysteme lassen sich ohne größeren Platzbedarf integrieren.
• FCW600 — Horizontal rotative, kontinuierlich arbeitende Hochgeschwindigkeits-Kartoniermaschine für Flachblätter. Ideal für Kaugummiplatten, kleine Schokoladen und Riegel; unterstützt automatische Kartonzuführung und größere Flachblatt-Magazine für verlängerte Betriebsautonomie.

Technische Tabellen (Schlüsselwerte) Sleeve / Karton-Stil (FCW300):
Typ A — Min. 55 / Max. 70 mm
Typ B — Min. 8 / Max. 50 mm
Typ C — Min. 42 / Max. 80 mm
Leistung (Beispiel): 170/min

Wallet-Stil (FCW300):
Typ A — Min. 40 / Max. 90 mm
Typ B — Min. 10 / Max. 20 mm
Typ C — Min. 80 / Max. 150 mm
Leistung (Beispiel): 150/min

FCW600 technische Daten:
Leistung: Bis zu 300 Kartons/min
Betriebsdruck: 6 bar
Max. Luftverbrauch: 80 Nl/min
Gewicht: 6.000 Kg

Typische Funktionsmodule und Prozesse

• Flachblatt-Magazine und Pick-up/Feeder-Einheiten.
• Blatt-Transferförderer und Transferabschnitte für Platten/Blätter.
• Karton- und Wallet-Faltmodule; Schließ- und Auslaufabschnitte.
• Einstellbare Produktzuführung und Handhabungsabschnitte für unterschiedliche Produktgeometrien.
• Optionale Klebstoffapplikation und Qualitätskontrollsysteme (Markierer / Kamera).

Eigenschaften / technische Spezifikationen

• Serienname: FCW Series
• Versionen: FCW300, FCW600
• FCW600 — Leistung bis zu 300 Kartons/min
• FCW600 — Betriebsdruck: 6 bar
• FCW600 — Max. Luftverbrauch: 80 Nl/min
• FCW600 — Gewicht: 6.000 Kg
• FCW300 — Beispiel-Leistungen: bis zu 170 Kartons/min (bestimmte Stile) und bis zu 150/min (Wallets)
• Sleeve/Karton-Stilbereiche (FCW300): A 55–70 mm; B 8–50 mm; C 42–80 mm
• Wallet-Stilbereiche (FCW300): A 40–90 mm; B 10–20 mm; C 80–150 mm
• Anwendungen: Süßwaren, Schokolade, Kaugummiplatten, Riegel, Körperpflegeprodukte
• Architektur: modular, unterstützt Einzel- und Mehrfachzuführung und einfache Integration in vorgelagerte Anlagen
